3.7 Anschluss an die Open-Drain Schaltausgänge
Die 4 Schaltausgänge sind als Open-Drain zu beschalten. Das angeschlossene Relais darf maximal mit einer
Steuerspannung von 30 VDC betrieben werden und mit einem maximalen Strom von 2,5 A geschalten
werden.
Der Anschluss von Alarmrelais ist optional. Die Klemme 6 - GND_R wird als gemeinsamer
Massebezugspunkt für die Alarmrelais verwendet.
!
Es muss unbedingt eine Freilaufdiode (siehe Abbildung 7 - D) an das Relais angeschlossen
werden.

3.8 Stand-Alone Betrieb des Statox 560

Soll der Statox 560 als Stand-Alone Gerät (nur Schaltausgänge angeschlossen) betrieben werden, müssen
die Leitungen 3 und 4 (siehe Abbildung 6) im Klemmenkasten gebrückt werden, um ein Strommessgerät zu
simulieren.
Andernfalls wird Error 2 ausgelöst.
Seite 14 von 70

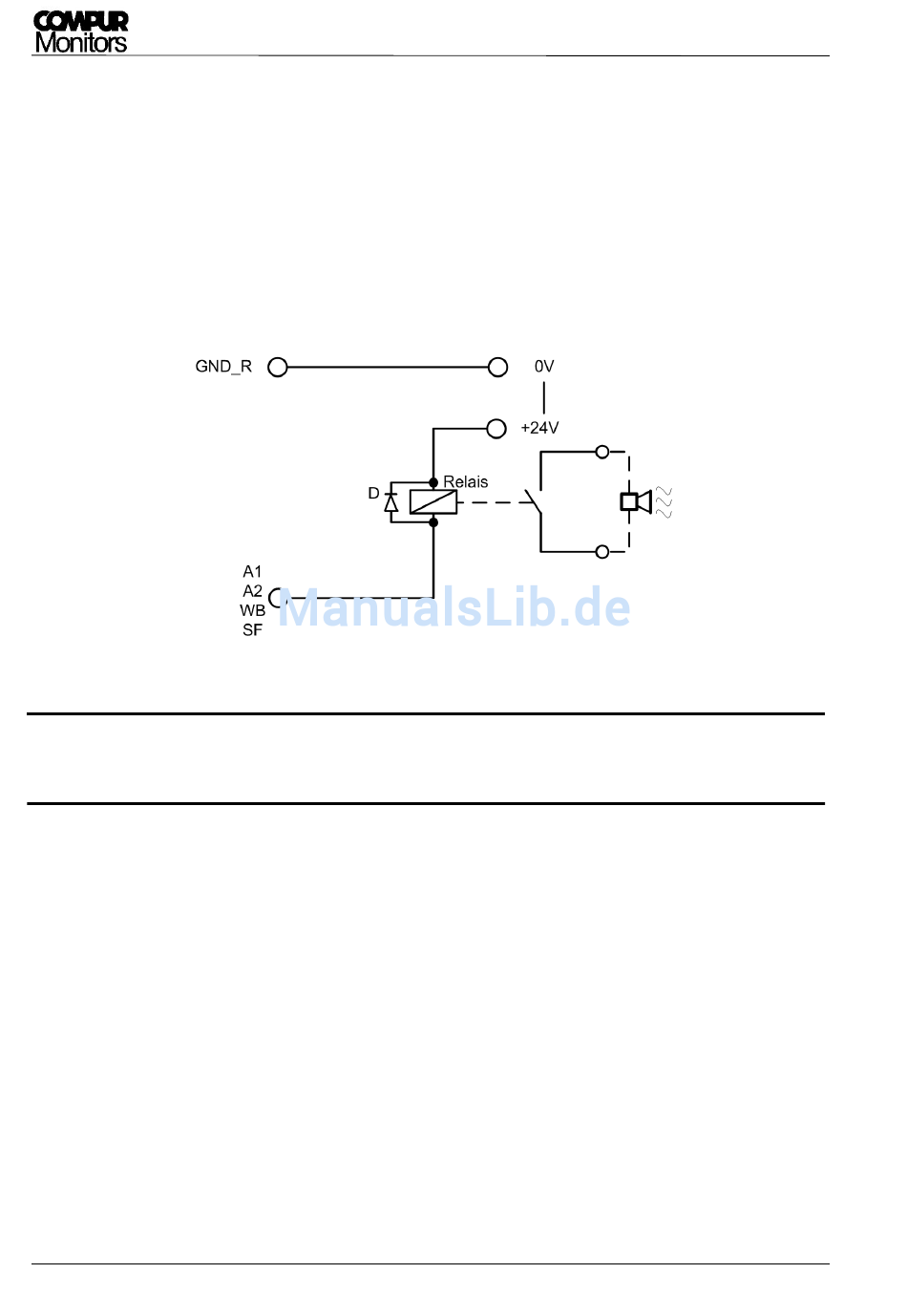

Abbildung 7: Anschlussschema für Alarmrelais
