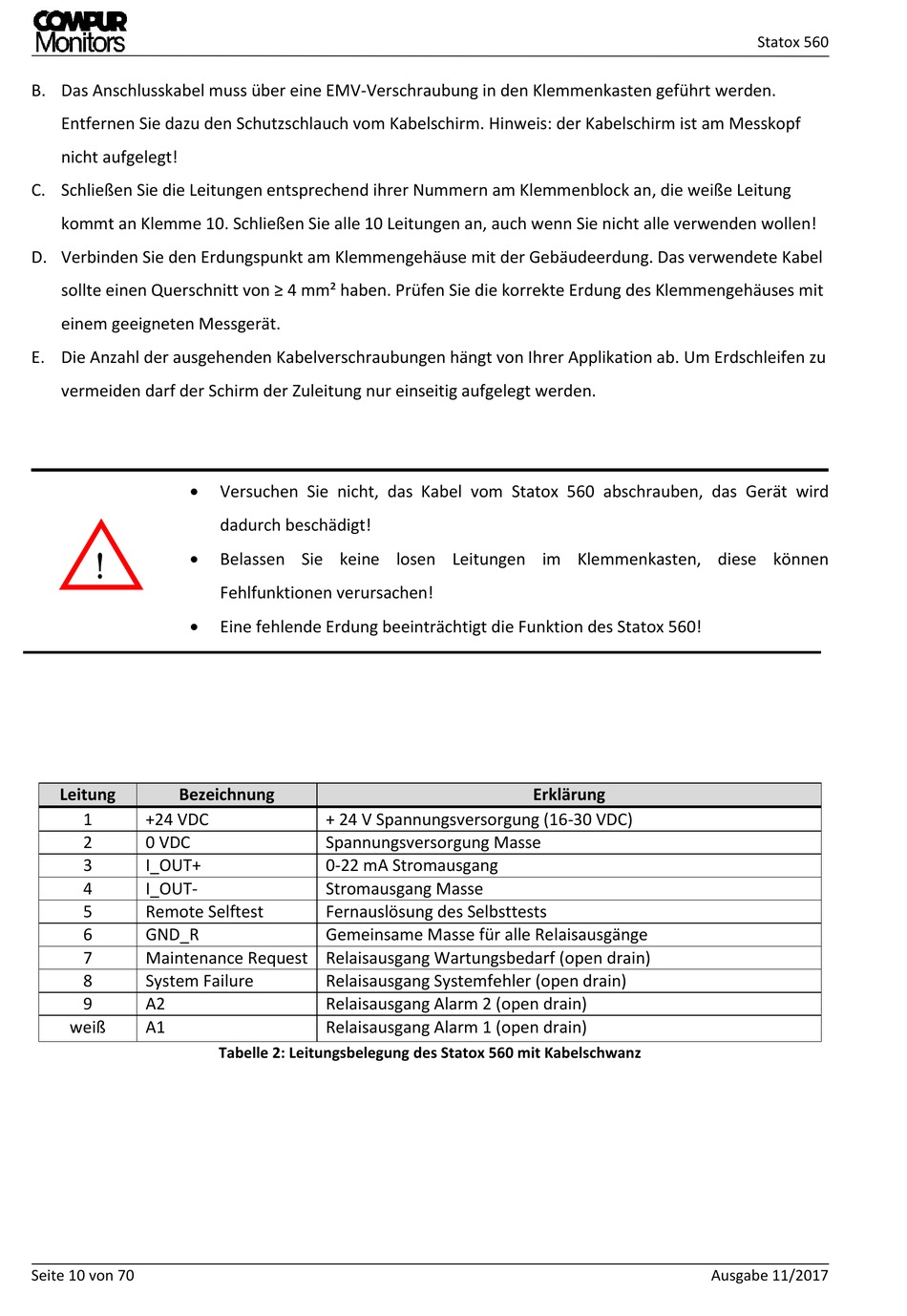

B. Das Anschlusskabel muss über eine EMV-Verschraubung in den Klemmenkasten geführt werden.
Entfernen Sie dazu den Schutzschlauch vom Kabelschirm. Hinweis: der Kabelschirm ist am Messkopf
nicht aufgelegt!
C. Schließen Sie die Leitungen entsprechend ihrer Nummern am Klemmenblock an, die weiße Leitung
kommt an Klemme 10. Schließen Sie alle 10 Leitungen an, auch wenn Sie nicht alle verwenden wollen!
D. Verbinden Sie den Erdungspunkt am Klemmengehäuse mit der Gebäudeerdung. Das verwendete Kabel
sollte einen Querschnitt von ≥ 4 mm² haben. Prüfen Sie die korrekte Erdung des Klemmengehäuses mit
einem geeigneten Messgerät.
E. Die Anzahl der ausgehenden Kabelverschraubungen hängt von Ihrer Applikation ab. Um Erdschleifen zu
vermeiden darf der Schirm der Zuleitung nur einseitig aufgelegt werden.

!


Leitung Bezeichnung
1 +24 VDC
2 0 VDC
3 I_OUT+
4 I_OUT-
5 Remote Selftest
6 GND_R
7 Maintenance Request Relaisausgang Wartungsbedarf (open drain)
8 System Failure
9 A2
weiß A1
Seite 10 von 70
Versuchen Sie nicht, das Kabel vom Statox 560 abschrauben, das Gerät wird
dadurch beschädigt!
Belassen Sie keine losen Leitungen im Klemmenkasten, diese können
Fehlfunktionen verursachen!
Eine fehlende Erdung beeinträchtigt die Funktion des Statox 560!
+ 24 V Spannungsversorgung (16-30 VDC)
Spannungsversorgung Masse
0-22 mA Stromausgang
Stromausgang Masse
Fernauslösung des Selbsttests
Gemeinsame Masse für alle Relaisausgänge
Relaisausgang Systemfehler (open drain)
Relaisausgang Alarm 2 (open drain)
Relaisausgang Alarm 1 (open drain)
Tabelle 2: Leitungsbelegung des Statox 560 mit Kabelschwanz
Erklärung
Statox 560
Ausgabe 11/2017
