3.7 Beispiele für Regelfunktionen – Regio RCX Serie
3.7.1 Hotel 1 – Heizen (Stellantrieb Heizkörper) + VVS und
Extrazone (Regelung des Badezimmers mit
Fußbodenheizung)
5
4 3

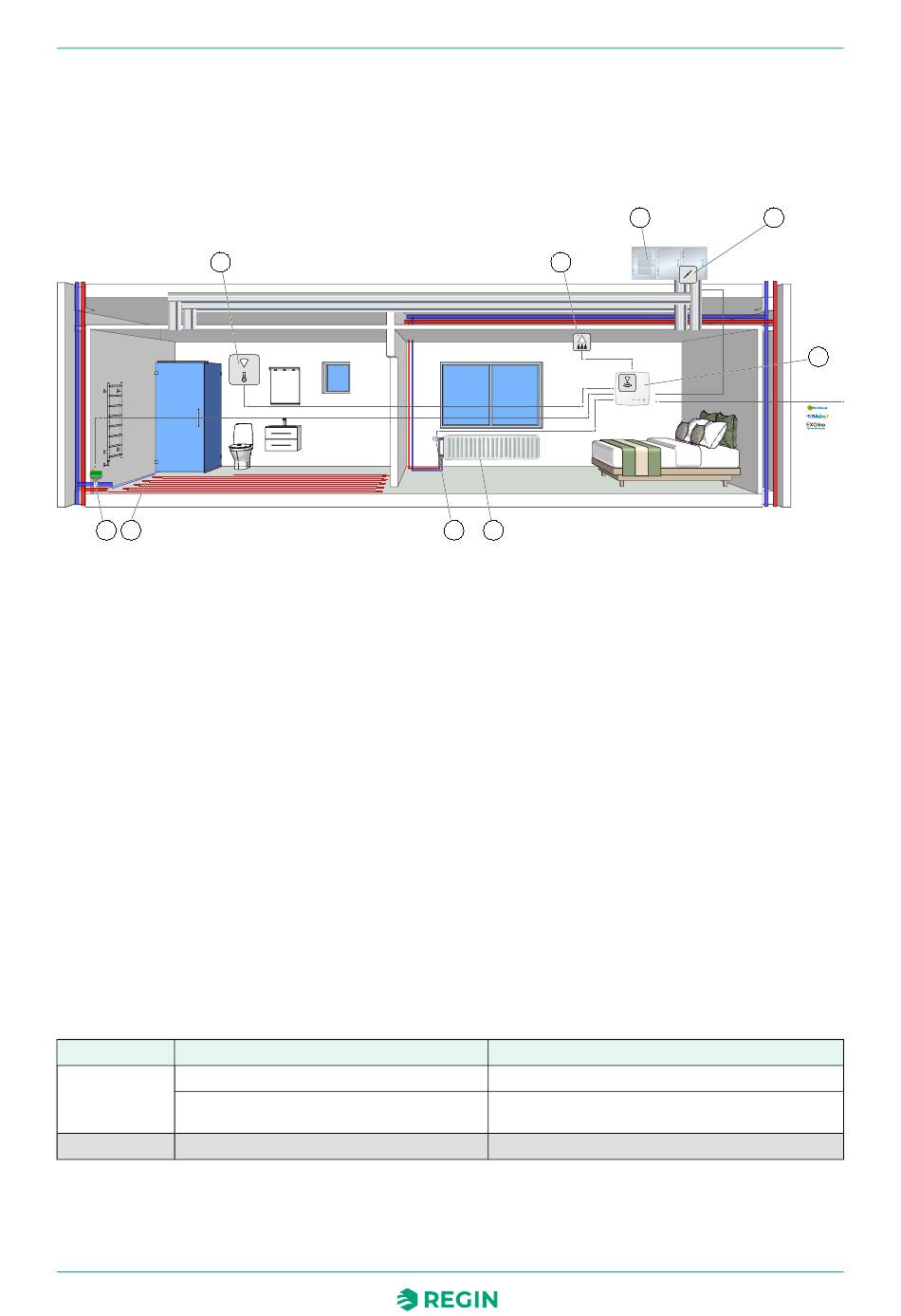

Bild 3-40 Darstellung Anwendungsbeispiel – Hotel 1
①
Heizkörper
②
Thermischer Stellantrieb
③
Fußbodenheizung
④
Stellantrieb
⑤
Temperaturfühler, für Extrazone
Diese Regelsequenz eignet sich für Raum-HLK-Systeme, die einen Heizkörper als Heizgerät und eine
niedrige Zulufttemperatur verwenden, die über eine Verteilerklappe in den Raum geleitet wird, um
Kühlung und Frischluft bereitzustellen. Die Luft muss im Lüftungsgerät vorbehandelt werden.
Die gewünschte Raumtemperatur wird durch Regelung des thermischen Stellantriebs (2) und der VVS-
Klappe (8) erreicht. Darüber hinaus kann die VVS-Klappe über die CO
Frischluft im Raum zu erhöhen, siehe Abschnitt CO
Fällt die Temperatur unter den Heizsollwert, wechselt der Regler in den Heizmodus und öffnet das Ventil
des Stellantriebs, um die Raumtemperatur zu erhöhen.
Steigt die Temperatur über den Kühlsollwert, wechselt der Regler in den Kühlmodus und öffnet die Klappe,
um die Raumtemperatur zu senken.
Tabelle 3-43 Konfigurationswerte der Reglerausgänge
Ausgangssignal Konfigurationswert Reglerausgang
Signal Heizen Heizen
Ventil Heizen, thermisch (PWM,
Pulsweitenmodulation)
Signal VVS VVS
Bild 3-41 zeigt das Regelverhalten, wenn der Regler auf der Grundlage des Heiz- und Kühlbedarfs regelt,
wenn keine Ober- oder Untergrenzen für das Heizausgangssignal eingestellt sind.
Regio RCX Serie Benutzerhandbuch,
Rev. D
Informationen für den Spezialisten
6
2 1
⑥
Präsenzmelder
⑦
Lüftungsgerät
⑧
Klappe / Klappenstellantrieb
⑨
RCX-Regler mit Temperatur- und CO
-Funktion geöffnet werden, um die
2
-Regelung.
2
Reglerausgang
Analog
Digital
Analog
7 8
CO2
-Fühler
2
9
