3 Gewindedornlänge für Blindnietmuttern einstellen
Zange vollständig öffnen. Mundstück so einstellen, daß die Blindnietmutter in der gesam-
ten Länge aufgeschraubt werden kann mit Drehknopf (F).
Gewindedorn (E) muß mit der Blindnietmutter bündig abschließen.
Nach einstellen der Gewindedornlänge Kontermutter (A) festdrehen;
4 Probevernietung durchführen
Aufgeschraubte Blindnietmutter/Blindnietschraube bis zum Anschlag in die Bohrung des
Werkstückes einführen. Zange geradehalten und Zangenschenkel schließen. Nach der
Vernietung mit Drehknopf (F) Gewindedorn ausschrauben.
Hubweg korrigieren wenn:
zu viel Hub
: Innengewinde der Blindnietmutter wird beschädigt bzw. Gewindedorn des
Werkzeuges wird überlastet.
zu wenig Hub : kein fester Sitz und ringförmiger Stauchwulst der Blindnietmutter.
Achtung:
Nur bei einer richtiger Hubeinstellung kann eine gute Funktion dieses Gerätes gewährleistet
werden!

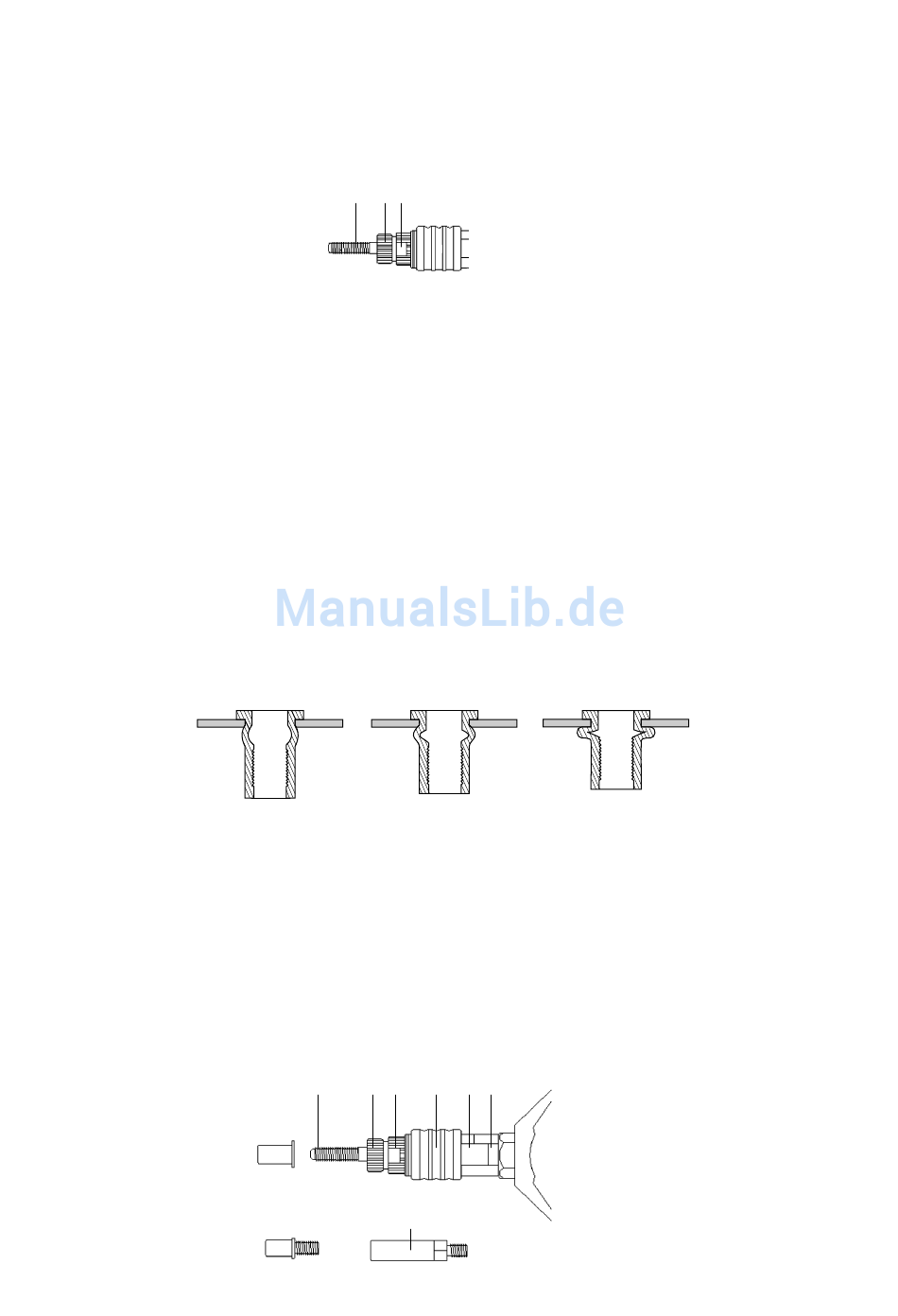

4.2 Auswechseln des Gewindedornes/Gewindehülse
E B A
zu wenig Hub richtige Hubeinstellung zu viel Hub
E
B A
C
F G
D
8
