NL
INSTRUCTIE VOOR DE MFX 510QI BLINDKLINKMOERENTANG
1. Toepassingsgebied
De MFX 510QI blindklinkmoerentang is geschikt voor het plaatsen van:
blindklinkmoeren
blindklinkbouten
2. Technische specificaties
Gewicht van de tang
Lengte van de tang
Totaalgewicht set
3. Standaarduitrusting
Standaard wordt de MFX 510QI geleverd met draadstiften en neusstukken van M5 t/m M10
voor blindklinkmoeren, en adaptors van M5 t/m M8 voor blindklinkbouten.
Op aanvraag leverbaar: M12 draadstift en neusstuk.
4. Werkwijze
Bij het kiezen van de te gebruiken blindklinkmoer/blindklinkbout dient men erop te letten,
dat het bijbehorende klembereik nooit overschreden wordt. Een probleemloze werking van de
blindklinkmoer/blindklinkbout kan anders niet worden gegarandeerd.
4.1 Instelling juiste slag

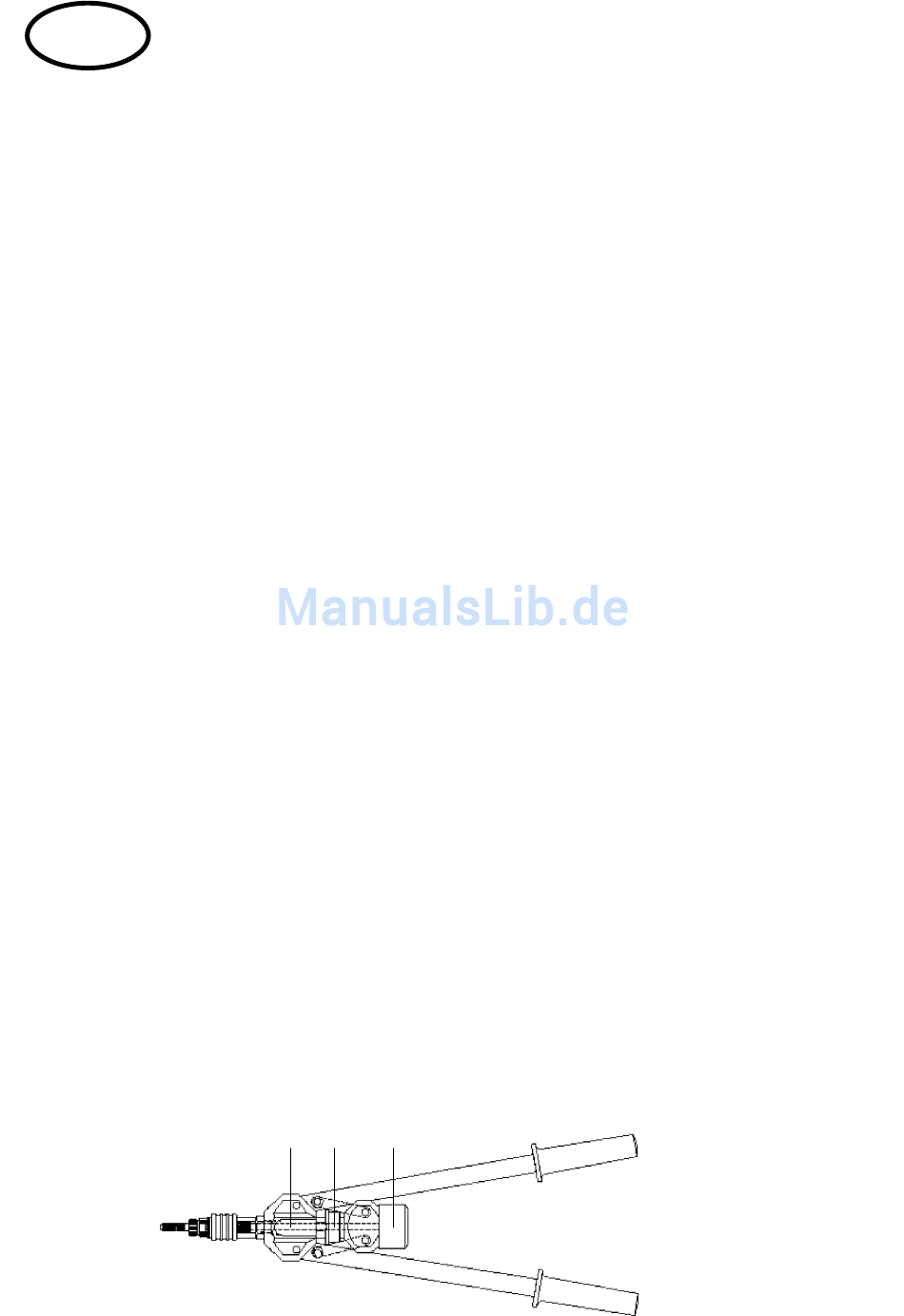

1 Blindklinkmoer/blindklinkbout met draaiknop (F) op de draadstift/adaptor draaien.
2 Instelling van de juiste slag:
De juiste slag wordt ingesteld met behulp van de stelring (G) en kan worden afgelezen in
het venster (I). Hiervoor moeten de hefboomarmen volledig worden gesloten. Stelring (G)
volledig naar links draaien totdat men weerstand voelt. De tang bevindt zich dan in de
"nulstand" en de armen zijn niet meer te openen. Door vervolgens de stelring (G) naar
rechts te draaien wordt de slag geleidelijk vergroot.
: M5 tot en met M10 in staal;
: M5 tot en met M8 in staal.
: 2,2 kg Body
: 55,5 cm Handgreep : staal
: 4,5 kg
I G F
: ABS met staalinlage
4
