Auswechseln Des Gewindedornes - Masterfix Mfx 360 Bedienungsanleitung

3. Der Gewindedorn soll ca. 1 mm an der aufgeschraubten Blindnietmutter, bei vollständig geöffneten Zangenhebeln, überstehen.
Die überstehende Gewindelänge des Gewindedornes kann mit dem Mundstück (2) angepaßt werden;
4. Nach Einstellung der Gewindelänge, Kontermutter (3) festdrehen.
Das Gerät MFX 360 ist jetzt einsatzbereit.
Indem man einige Muttern in ein Probestück des zu verarbeitenden Materials einnietet, kann man prüfen, ob der Hub korrekt
eingestellt ist.

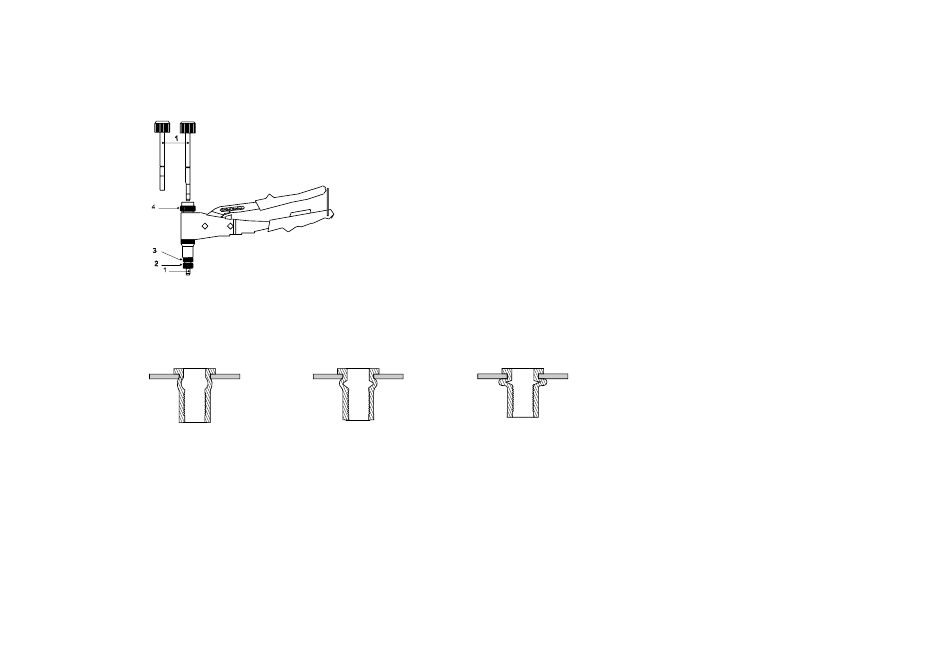

ZU WENIG HUB
4.2

AUSWECHSELN DES GEWINDEDORNES

1. Die Kontermutter (3) lösen;
2. Das Mundstück (2) vom Gerät lösen;
3. Den Gewindedorn (1) über den oberen Teil entfernen (herausziehen);
4. Den gewünschten Gewindedorn (1) in das Gerät einklicken lassen;
5. Das dazugehörige Mundstück (2) mit Hilfe der Kontermutter (3) ganz über den Gewindedorn zurückdrehen;
RICHTIGE HUBEINSTELLUNG ZU VIEL HUB
8
