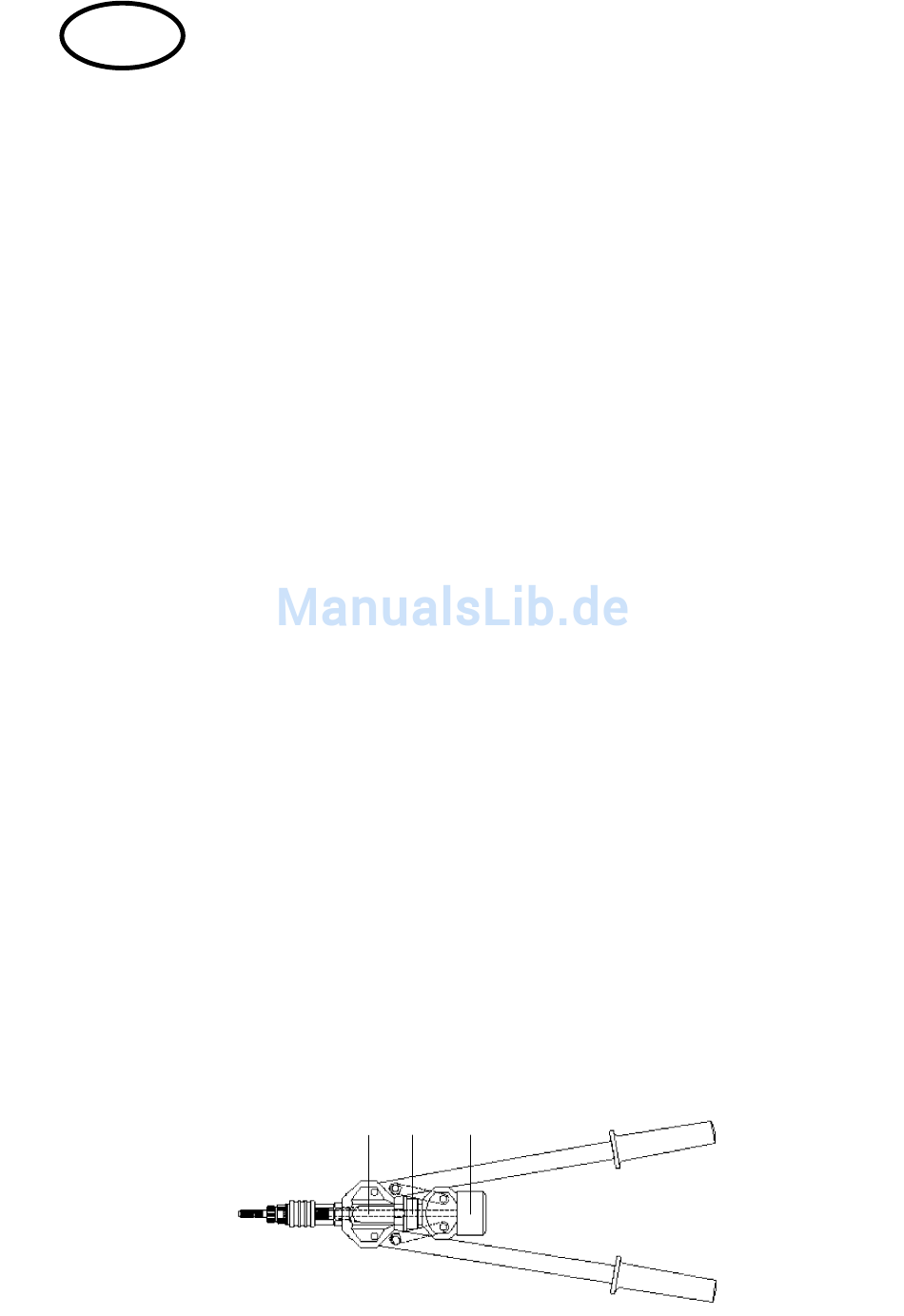

BEDIENUNGSANLEITUNG FÜR DAS MFX 510QI HANDNIETGERÄT
1. Anwendungsbereich
Professionelles Gerät zur Verarbeitung von:
Blindnietmuttern
Blindnietschrauben
2. Technische Angaben
Gewicht der Zange
Länge der Zange
Gesamtgewicht Satz
3. Standardausstattung
1 Handnietzange MFX 510QI mit Umrüstsätze (Gewindedorne und Mundstücke) für
Blindnietmuttern von M5 bis M10 und Gewindehülse für Blindnietschrauben von M5 bis M8.
Auf Anfrage lieferbar: Umrüstsatz für Blindnietmuttern M12.
4. Bedienung
Bei Bestimmung der richtigen Blindnietmutter/Blindnietschraube ist zu beachten, daß der
vorgesehene Klemmbereich nicht über- oder unterschritten wird. Die Funktion des verarbeite-
ten Verbinders kann sonst nicht gewährleistet werden.
4.1 Den korrekten Hub einstellen
1 Blindnietmutter/Blindnietschraube mit Drehknopf (F) auf den Gewindedorn/Gewindehülse
drehen;
2 Einstellen des Gerätes auf den richtigen Hub:
Der Hub wird mit der Hubeinstellhülse (G) eingestellt und kann im Hubskala abgelesen
werden. Hierzu sind die Zangenschenkel vollständig zu schließen. Hubeinstellhülse (G)
durch Linksdrehen bis zum Anschlag an das hintere Gehäuse schrauben. Die Zange befin-
det sich jetzt in Nullstellung und läßt sich nicht mehr öffnen. Hub durch Rechtsdrehen der
Hubeinstellhülse einstellen;
7
: M 5 - M10 Stahl;
: M 5 - M 8 Stahl.
: 2,2 Kg
Zangengehäuse : ABS mit Stahleinlage
: 55,5 cm
Zangenschenkel : Stahl
: 4,5 Kg
I
G
F
