IWC
10
STROMANSCHLÜSSE
ALLGEMEINES
• Gerät der Klasse 1.
• Die elektrische Installation muss gemäß den geltenden Normen und Vorschriften ausgeführt werden (besondere Beachtung gilt den NormenNF C
15-100
CEI 364).
EINzELHEITEN DES ANSCHLUSSES
• Einige Kabelschellen sind vorgesehen, um die Kabel am Eingang in den Schrank zu befestigen.
• Die Kabel an den vorgesehenen Klemmeinleisten anschliessen.
• Sicherstellen, dass die Leiter richtig an den Klemmen angeschlossen sind. Schlecht ausgeführte Anschlüsse können zu Betriebsstörungen und
Überhitzung und folglich Bränden führen.
• Die Tür wieder montieren und dabei aufpassen, dass die Kabel nicht beschädigt werden.

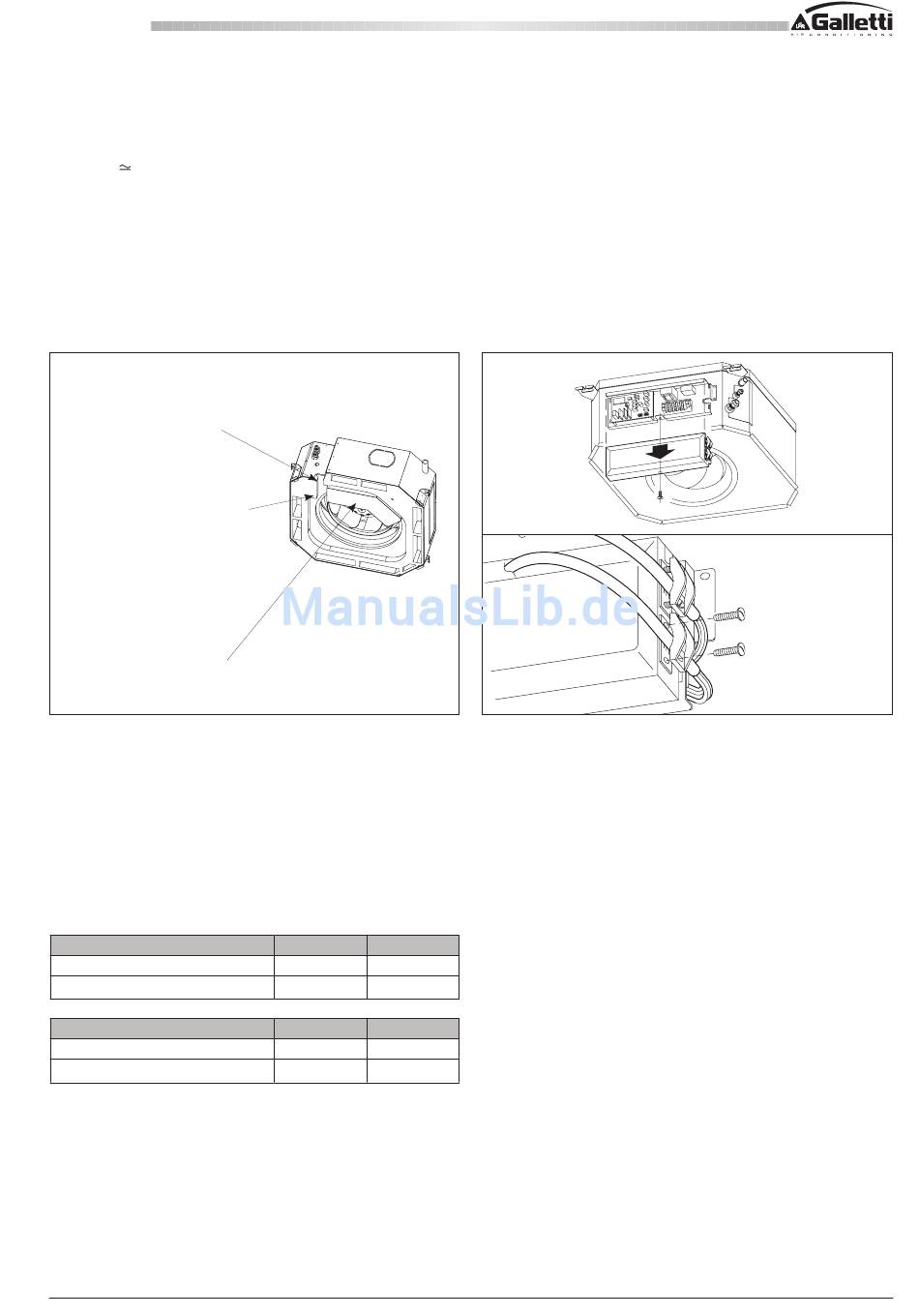

IWC 6-8-10
Stromkabeldurchgang
Kabeleingang in den Schaltschrank
Schaltschranktür
STROMzUFUHR:
• S tromzufuhr 230V / 1 + Erde / 50Hz mit Schutz- und Trennvorrichtung (nicht im Lieferumfang) gemäß den geltenden Vorschriften und Normen. Der
Schutz muss mit einem bipolaren Schalter (nicht im Lieferumfang) gewährleistet sein.
Anmerkung: Das Gerät ist für den Anschluss an ein Hauptnetz mit TT-System (Neutralleiter geerdet) oder TN-S-System (separater Neutrallleiter) nach NF
C 15-100 ausgelegt. Für ein IT-System (Neutrallleiter isoliert) muss ein Differential-Schutz vorgesehen werden.
• W ährend des Betriebs sind Spannungsschwankungen von ± 10 % zulässig.
• D ie Angaben zu den Querschnitten sind nicht bindend. Sie müssen nachgeprüft und wenn nötig den Installationsbedingungen und den geltenden
Vorschriften angepasst werden.
Modell
Maximale Stromaufnahme (A)
Querschnitt (mm
)
2
Modell
Maximale Stromaufnahme (A)
Querschnitt (mm
)
2
WC66000115 - Rev 01
IWC 3
IWC 4-5
0,25
0,40
1,5
1,5
IWC 6-8
IWC 10
0,65
0,95
1,5
1,5
Der Nachdruck des Handbuches ist auch nur auszugsweise streng
IWC 3-4-5
