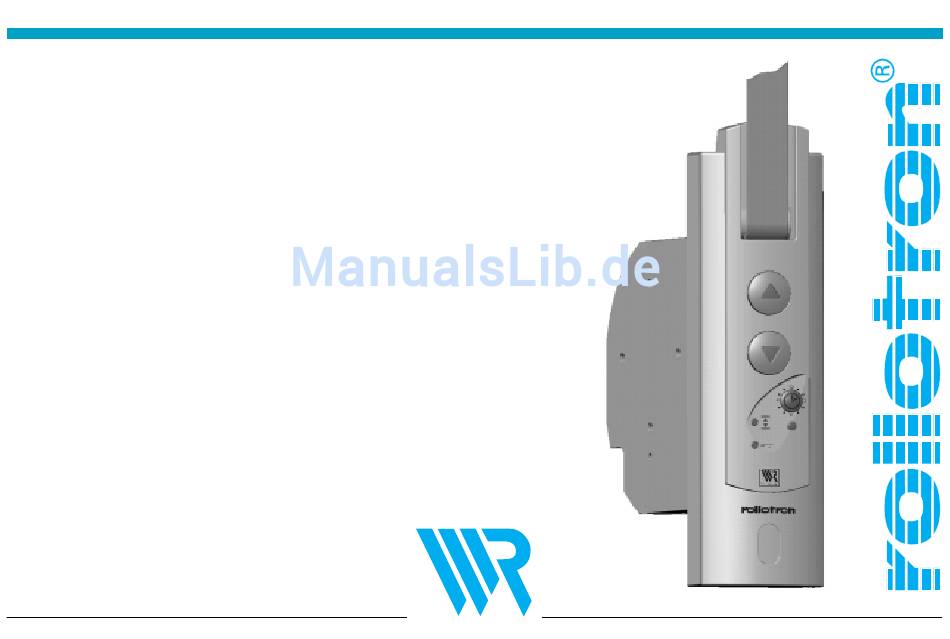

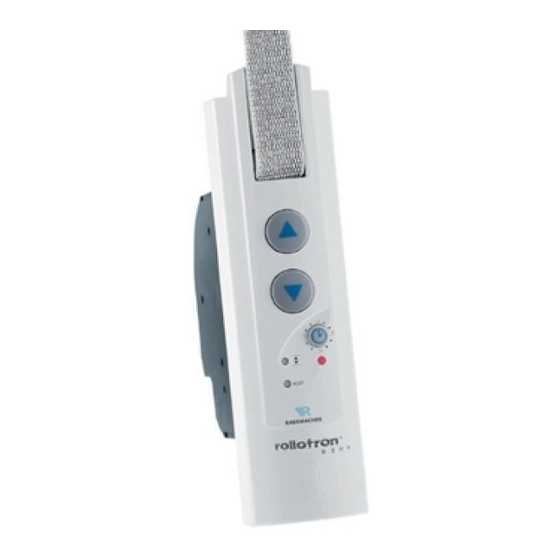

- Seite 1 Einbau- und Bedienungsanleitung Rollotron Artikel Nr. 9200 Artikel Nr. 9240, (Minigurtband) VBD 314-1 (03.01) RADEMACHER...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde... RADEMACHER ...mit dem Kauf des Rolladenantriebes haben Sie sich für ein Qualitäts- CE-Zeichen und Konformität Rollotron produkt aus dem Hause Rademacher entschieden. Der Rolladenantrieb (Art.-Nr. Rollotron Wir danken Ihnen für Ihr Vertrauen. 9200/9240) erfüllt die Anforderungen der geltenden europäischen und natio-...
-
Seite 3: Lernen Sie Ihren Neuen Rollotron Kennen/Gesamtansicht
Lernen Sie Ihren neuen Rollotron kennen/Gesamtansicht RADEMACHER Befestigungslöcher Wickelrad Gurtbandabdeckung Umlenkrolle Zur Führung des Gurtbandes Bedientasten Uhrtaste Befestigungshaken Heben und Senken Ihres Rolladens Zur leichten Einstel- Hier wird das Gurtband lung der Zeitautomatik befestigt Setztaste Kontrolleuchte Zugentlastung Hier stellen Sie die... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis RADEMACHER Lernen Sie Ihren neuen Elektrischer Automatikbetrieb Rollotron kennen Anschluß Gesamtansicht/Bedienelemente ..3 Sicherheitshinweise/Anschluß ..9 Öffnungszeit einstellen ....15 Schließzeit einstellen ....16 Automatikbetrieb Ein-/Ausschalten 17 Wichtige Hinweise Den Rollotron Daten löschen (Reset) ....18 STOP zu Ihrer Sicherheit einbauen Nützliche... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise zu Ihrer Sicherheit STOP RADEMACHER Zeichenerklärung Richtige Verwendung des Zulässige Rolladen-Gurtbreiten Rollotron Hier geht es um Ihre Sicherheit. Artikel Nr. 9200 Beachten und befolgen Sie Standardgurtband 23 mm Verwenden Sie den Rollotron nur zum bitte alle so gekennzeichneten Heben und Senken von Rolläden mit... -
Seite 6: Sicherheitshinweise
(Stromschlag, werden: WICHTIG Kurzschluß). Ver wenden sie Verwenden Sie nur Original-Ersatzteile daher niemals defekte oder von Rademacher, Sie vermeiden so Fehl- beschädigte Geräte. Anschluß eines Netzkabels funktionen bzw. Schäden am Rollotron. mit Stecker. Wenden Sie sich in diesem Fall Der Hersteller übernimmt keine Garantie... -
Seite 7: Vor Dem Einbau
Vor dem Einbau RADEMACHER Sie brauchen folgende Den alten Gurtwickler Es besteht Verletzungsgefahr durch die vorgespannte Feder Werkzeuge ausbauen des alten Gurtwicklers. t Schraubendreher Lassen Sie den Rolladen ganz Die Federdose kann beim herunter, so daß die Lamellen Herausnehmen unkontrolliert t Kreuzschlitz-Schraubendreher vollständig geschlossen sind. -
Seite 8: Gurtband Vorbereiten/Maße
Vor dem Einbau RADEMACHER Gurtband vorbereiten Maß nehmen Empfehlung Schneiden Sie das Gurtband Prüfen Sie, ob der Gurtkasten ausreichend Montieren Sie bei schwergängigen Rol- ca. 20 cm unterhalb des Gurt- Platz für den Rollotron bietet. läden zur Umlenkung des Gurtbandes kastens ab. -
Seite 9: Elektrischer Anschluß
Elektrischer Anschluß RADEMACHER Sicherheitshinweise Elektrischer Anschluß Verlegen Sie anschließend das Kabel im Kabelkanal des Gehäu- Schließen Sie das Anschlußkabel Der elektrische Anschluß des ses, damit es beim Einbau nicht wie gezeigt an. Rollotron darf nur durch eine beschädigt wird. zugelassene Elektrofachkraft Verwenden Sie folgenden Schrauben Sie zum Schluß... -
Seite 10: Den Rollotron
Den Rollotron einbauen/Gurtband einziehen und befestigen RADEMACHER Kontrollieren Sie die Position des Setzen Sie die Gurtbandabdeckung Drücken Sie die AUF-Taste solange, Befestigungshakens, er muß gut auf die Montageöffnung. bis sich das Gurtband einmal ganz erreichbar sein. um das Wickelrad gewickelt hat. -
Seite 11: Den Rollotron Einbauen
Den Rollotron einbauen RADEMACHER Schieben Sie den Rollotron in den Drücken Sie den beiliegenden Gurtkasten. Blendenstopfen in die untere Schraubenöffnung. HINWEIS Bauen Sie den Rollotron gerade ein, damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, daß der Rollo- tron frei im Gurtkasten sitzt, es kann sonst zur Geräuschbildung kommen,... -
Seite 12: Endanschläge Einstellen
Endanschläge einstellen RADEMACHER Rollotron in Betrieb Oberen Endanschlag einstellen nehmen Setztaste drücken und halten Schalten Sie nun den Strom wieder ein. Benutzen Sie dazu einen dünnen Stift oder etwas ähnliches, da die Setztaste etwas vertieft in der Blende liegt. Endanschläge setzen Damit Ihr Rolladen oben und unten an der richtigen Stelle anhält, müssen Sie... -
Seite 13: Endanschläge Verändern
Endanschläge einstellen RADEMACHER Unteren Endanschlag einstellen Endanschläge verändern Fahren Sie den Rolladen in die Mittel- Setztaste drücken und halten stellung und stellen Sie den jeweiligen Benutzen Sie dazu einen dünnen Stift oder Endanschlag wie nebenstehend be- etwas ähnliches, da die Setztaste etwas schrieben neu ein. -
Seite 14: Handbetrieb/Den Rollotron Bedienen
Handbetrieb/Den Rollotron bedienen RADEMACHER Es gibt zwei Möglichkeiten Sind die Endanschläge einge- stellt, können Sie Ihren Rollo- den Rollotron zu bedienen: tron jederzeit mit der AUF- oder AB-Taste bedienen. 1. Handbetrieb Sie können mit den beiden Bedien- Rolladen heben tasten AUF und AB Ihren Rolladen heben oder senken. -
Seite 15: Öffnungszeit Einstellen
Automatikbetrieb /Öffnungszeit einstellen RADEMACHER Sie können Ihren Rollotron alternativ zum Automatische Öffnungszeit Handbetrieb auch im Automatikbetrieb einstellen nutzen. Hierzu müssen Sie mindestens eine Schaltzeit einstellen. Beispiel: Es ist jetzt 8:00 Uhr. Nach dem Einstellen der gewünschten Sie möchten, daß sich der Schaltzeiten erfolgt das tägliche Öffnen... -
Seite 16: Schließzeit Einstellen
Automatikbetrieb/Schließzeit einstellen RADEMACHER Automatische Schließzeit Nachträgliches Verändern der einstellen Zeiteinstellungen Es ist jetzt 20:00 Uhr. Der Roll- Beispiel: laden schließt sich gemäß Ihrer Einstel- Beispiel: lung der Schließzeit. Es ist jetzt 20:00 Uhr. Sie möchten, daß sich der t Sie wollen daß sich der Rolladen Rolladen jeden Abend um früher, z. -
Seite 17: Automatikbetrieb Ein-/Ausschalten
Automatikbetrieb/ Ein- und Ausschalten RADEMACHER Damit Sie den Automatikbetrieb nutzen können, müssen Sie vorher die Öffnungs- und die Schließzeit einstellen. Ist der Automatikbetrieb aktiviert, können Sie jederzeit zwischen dem Handbetrieb und dem Automatikbetrieb wechseln. Die jeweils eingestellte Öffnungs- und Schließ-... -
Seite 18: Daten Löschen (Reset)
Daten löschen (Reset) RADEMACHER Durch Drücken der Resettaste löschen Daten löschen (Reset) Sie alle eingestellten Endanschläge RESET-Taste drücken und Zeiten. Benutzen Sie dazu einen dünnen Stift oder etwas ähnliches, da die Setztaste etwas HINWEIS vertieft in der Blende liegt. Sie müssen die Taste ca. 2 Sekunden gedrückt halten. -
Seite 19: Nützliche Hinweise
Nützliche Hinweise/Was tun, wenn...? RADEMACHER Pflege ...die Kontrolleuchte blinkt? ...beim Herabfahren der Rolladen Sie können den Rollotron mit einem an- hängenbleibt? gefeuchteten Tuch reinigen. Kurzzeitiger Netzausfall Es liegt eine Störung im Roll- Ursache: Mögliche WICHTIG Die Endanschläge bleiben ladenkasten vor. -
Seite 20: Den Rollotron Ausbauen
Den Rollotron ausbauen RADEMACHER Müssen Sie den Rollotron wegen Umzug Entfernen Sie den Blendenstopfen. Es besteht Verletzungsge- oder Renovierung ausbauen, so gehen Durch leichtes Drücken auf seine fahr durch das Wickel- Sie wie folgt vor: untere Hälfte kippt der Blenden- rad, wenn Sie bei laufen- stopfen etwas aus seiner Halterung. -
Seite 21: Den Rollotron Ausbauen/Gurtband Entfernen Bei Totalausfall
Den Rollotron ausbauen/Gurtband entfernen bei Totalausfall RADEMACHER Stecken Sie die Entriegelungsklam- HINWEIS Bei einem Totalausfall des Rollotron, mer mit leichtem Druck in das Ge- wenn der Motor nicht mehr läuft, kön- triebe (s. Abbildung) und halten Sie nen Sie mit Hilfe der beiliegenden die Klammer gedrückt. -
Seite 22: Technische Daten
Technische Daten RADEMACHER Art.-Nr.: 9200 und 9240 (*) Der Rollotron verfügt über eine Thermoabschaltung die bei normaler Versorgungsspannung: 230 V/50 Hz Last nach 10 Min. Betriebsdauer an- Nennleistung: 100 W spricht. Nach ca. 20 Min. ist der Rollotron wieder betriebsbereit. Auch... -
Seite 23: Zugkraftdiagramm
Technische Daten RADEMACHER Zugkraftdiagramm Gurtbanddicke 1,0 mm Gurtbanddicke 1mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,5 mm Gurtbanddicke 1,5 mm Gurtbandlänge [ m ] HINWEIS Je nach Ausstattung des Behang- 4,5 kg/m (Kunststoffrolläden), bei ca. 6 m Rolladenfläche. systems liegt der Anwendungsbereich 10 kg/m (Alu-/Holzrolläden), bei ca. -
Seite 24: Zubehör
Zubehör RADEMACHER Sonnen-/ Infrarot-Fernsteuerung line Dämmerungsmodul Sonnenmodul Sie können den Rollotron zusätzlich mit Mit diesem IR-Handsender können Sie Mit Hilfe des line Sonnenmoduls wird einem Sonnen-Dämmerungsmodul ausrüs- Ihren Rollotron fernsteuern. Ihr Rollotron netzwerkfähig. Er kann da- ten. Dieses Modul enthält einen Licht- mit über das Stromnetz Steuerbefehle von... -
Seite 25: Garantie
5. Verwendung ungeeigneter Zubehörteile zurückzuführen sind. Innerhalb der Garantiezeit auftretende Mängel beseitigt Rademacher kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung aus Garantiegründen tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
