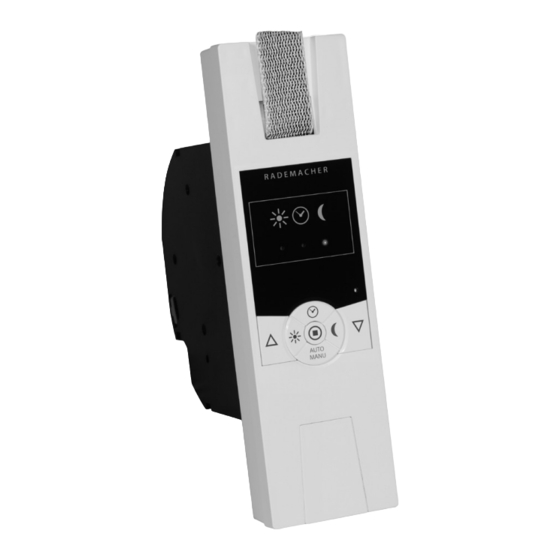

RADEMACHER 1423 45 x9 Betriebs- Und Montageanleitung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER 1423 45 x9
Inhaltszusammenfassung für RADEMACHER 1423 45 x9
- Seite 1 Elektrischer Rollladen-Gurtwickler RolloTron Standard Betriebs- und Montageanleitung ................1 Artikel-Nr. : 1423 45 x9 1423 60 19 (Standard Plus) 1415 45 19 (Minigurtband) VBD 589-1 (04.12)
- Seite 2 Sehr geehrte Kunden ... Diese Anleitung ..mit dem Kauf des RolloTron Standard haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung Ihres Rollladen-Gurtwicklers.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ................ 4 16. Zeitautomatik; Kurzbeschreibung.......23 Gesamtansicht ..............5 16.1 Eine Öffnungs- und Schließzeit einstellen ..23 Zeichenerklärung ..............6 16.2 Die Zeitautomatik ein - /ausschalten ....24 Allgemeine Sicherheitshinweise ........6 17. Sonnenautomatik; Kurzbeschreibung .......25 Richtige Verwendung ............8 17.1 Sonnenautomatik; Einstellen der Empfindlichkeit ......27 Falsche Verwendung ............ -
Seite 4: Lieferumfang
1. Lieferumfang (Artikel-Nr. 1423 45 x9) * * gültig auch für die Artikelnummern 1423 60 19 / 1415 45 19 Legende 1. Gurtwickler RolloTron Standard oder Standard Plus 2. 2 x Montageschrauben (4 x 55 mm) 3. Entriegelungsklammer (im Gehäuse) 4. -
Seite 5: Gesamtansicht
2. Gesamtansicht (Artikel-Nr. 1423 45 x9) * * gültig auch für die Artikelnummern 1423 60 19 / 1415 45 19 Frontblende Befestigungslöcher Wickelradfach- Umlenkrolle abdeckung Gurteinlass Typenschild Sonnen-LED Uhr-LED Reset-Taste Dämmerungs-LED SET-Taste Wickelrad Uhr-Taste Ab-Taste Befestigungs- Auf-Taste haken Dämmerungs- Sonnen-Taste... -
Seite 6: Zeichenerklärung
3. Zeichenerklärung Lebensgefahr HINWEIS / WICHTIG durch Stromschlag. Auf diese Weise machen wir Sie auf weitere, für die ein- wandfreie Funktion, wichtige Inhalte aufmerksam. ◆ Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben. - Seite 7 4. Allgemeine Sicherheitshinweise Bei unsachgemäßem Gebrauch besteht erhöhte Nach der Norm DIN EN 13659 muss dafür Sorge getragen STOP Verletzungsgefahr. werden, dass die für die Behänge festgelegten Verschiebe- bedingungen nach EN 12045 eingehalten werden. In ◆ Unterweisen Sie alle Personen im sicheren Gebrauch ausgerollter Stellung muss bei einer Kraft von 150 N in des RolloTron Standard.
-
Seite 8: Richtige Verwendung
◆ Für den elektrischen Anschluss muss am Einbauort Verwenden Sie nur Original-Ersatzteile ständig ein 230 V / 50 Hz Stromanschluss mit bauseiti- von RADEMACHER. ger Freischaltvorrichtung (Sicherung) vorhanden sein. ◆ Sie vermeiden so Fehlfunktionen bzw. Schäden am ◆ Bei Verwendung des beiliegenden Anschlusskabels RolloTron Standard. -
Seite 9: Zulässige Rollladen-Gurtbänder
Beschädigung des RolloTron Standard führen. ten können die Werte abweichen. Tabelle 1: Zulässige Rollladen-Gurtbänder RolloTron: Standard (Minigurt) Standard Standard Plus Artikel-Nr.: 1415 45 19 1423 45 x9 1423 60 19 Gurtbandbreite: Gurtstärke Maximale Gurtlänge 15 mm (Minigurtband) 1,0 mm 7,6 m - - -... -
Seite 10: Kurzbeschreibung
8. Kurzbeschreibung Hinderniserkennung Der RolloTron Standard ist ein Rollladenantrieb für den Innenbereich. Die Montage erfolgt als Unterputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschluss- Die Bewegung des Gurtbandes wird überwacht. Trifft der kabel mit Stecker oder über eine fest verlegte Zuleitung. Rollladen bei der AB ( )-Bewegung auf ein Hindernis, bewegt sich das Gurtband nicht mehr und der Gurtwickler... -
Seite 11: Allgemeine Montagehinweise
9. Allgemeine Montagehinweise Eine schlechte Gurtbandführung kann das Gurtband Bei falscher Montage können zerstören und den RolloTron Standard unnötig belas- Sachschäden entstehen. ten. ◆ Während des Betriebes sind starke Kräfte wirksam, die eine sichere Montage auf einem festen Untergrund ◆ Montieren Sie den Gurtwickler so, dass das Gurtband erfordern. -
Seite 12: Montagevorbereitungen
◆ Prüfen Sie ob der Gurtkasten ausreichend Platz für den RolloTron Standard bietet. Alle Maßangaben in mm Alle Maßangaben in mm RolloTron Standard RolloTron Standard Plus Artikel-Nr.: Artikel-Nr.: 1415 45 19 (Minigurtband) 1423 60 19 (Standardgurtband) 1423 45 x9 (Standardgurtband) - Seite 13 9.2 Montagevorbereitungen Den alten Gurtwickler ausbauen, falls Sie eine bestehende Rollladenanlage umrüsten. ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamel- len vollständig geschlossen sind. ◆ Bauen Sie den alten Gurtwickler aus und wickeln Sie das Gurtband ab. Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Gurtwickler.
-
Seite 14: Sicherheitshinweise Zum Elektrischen Anschluss
10. Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht HINWEIS Lebensgefahr durch Stromschlag. Der elektrische Anschluss des RolloTron Standard kann sowohl mit dem beiliegenden Anschlusskabel als auch ◆ Der elektrische Anschluss und alle Arbeiten an elek- über eine fest verlegte Zuleitung erfolgen. trischen Anlagen müssen durch eine zugelassene Elektrofachkraft, nach den Anschlussplänen in dieser Anleitung, erfolgen. -
Seite 15: Elektrischer Anschluss
10.1 Elektrischer Anschluss Das beiliegende Anschlusskabel anschließen. Die Farbbelegung ist beim Anschluss nicht relevant. Beschädigte Kabel können einen Zugent- Kurzschluss verursachen. lastung ◆ Achten Sie auf eine sichere Verlegung. ◆ Das Anschlusskabel darf beim Anschrauben des Gurt- wicklers nicht gequetscht und beschädigt werden. RolloTron Standard RolloTron Standard Plus Das Anschlusskabel sicher verlegen. -
Seite 16: Das Gurtband Einziehen Und Befestigen
11. Das Gurtband einziehen und befestigen Stecken Sie den Netzstecker in die Steckdose. Drücken Sie die [Auf]-Taste solange, bis der Befestigungshaken im Wickelradfach gut erreichbar ist. Es besteht Verletzungsgefahr durch STOP das Wickelrad. ◆ Fassen Sie nicht bei laufendem Motor in das Wickel- radfach. -
Seite 17: Den Rollotron Standard Einbauen
12. Den RolloTron Standard einbauen Bauen Sie den RolloTron Standard möglichst gerade ein, damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der RolloTron Standard frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen. Schieben Sie den RolloTron Standard in den Gurtkasten und schrauben Sie ihn mit den beiliegenden Schrauben fest. - Seite 18 12. Den RolloTron Standard einbauen Den Lichtsensor montieren (nicht im Lieferumfang, s. Seite 42, Zubehör). ◆ Stecken Sie die den Stecker des Lichtsensors in die vorgesehene Anschlussbuchse an der Unterseite des RolloTron Standard. ◆ Befestigen Sie anschließend den Lichtsensor mit dem Saugnapf an der Fensterscheibe.
-
Seite 19: Endpunkte Einstellen
13. Endpunkte einstellen WICHTIG Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden. Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu Funktionsstörungen kommen. ◆ Ohne Endpunkteinstellung läuft der RolloTron Standard nur solange, wie eine der beiden Bedientasten gedrückt wird. ◆... - Seite 20 13. Endpunkte einstellen Den unteren Endpunkt einstellen WICHTIG Die Tasten gleichzeitig drücken und festhalten. Achten Sei beim Einstellen des unteren Endpunktes darauf, dass das Gurtband beim Erreichen des Endpunktes nicht Der Rollladen fährt herunter. zu schlaff wird. Die Tasten loslassen..., ...sobald der Rollladen die gewünschte Position für den unteren Endpunkt er- reicht hat.
-
Seite 21: Manuelle Bedienung
14. Manuelle Bedienung Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den programmierten Automatikfunk- tionen. Den Rollladen öffnen. Der Rollladen fährt durch kurzen Tasten- druck bis zum oberen Endpunkt. Den Rollladen zwischenzeitlich oder stoppen. Bedien- Den Rollladen schließen. -
Seite 22: Automatikbetrieb; Kurzbeschreibung
15. Automatikbetrieb; Kurzbeschreibung Der RolloTron Standard verfügt über drei Automatikfunk- Alle Automatikfunktionen lassen sich gemeinsam und auch tionen: getrennt voneinander ein- und ausschalten. Der Status für jede Automatikfunktion wird durch die je- ◆ Zeitautomatik weilige Kontrollleuchte (LED) angezeigt. Die Zeitautomatik ◆... -
Seite 23: Zeitautomatik; Kurzbeschreibung
16. Zeitautomatik; Kurzbeschreibung Gleiche Schaltzeiten für alle Tage HINWEIS Sie können am Gurtwickler je eine Öffnungs- und Schließ- ◆ Zur Einstellung der Schaltzeiten müssen Sie diesen zeit einstellen, die an allen Tagen gilt. Beim Erreichen dieser Schritt einmalig zu der Zeit vornehmen, zu der sich Ihr Zeit öffnet oder schließt sich Ihr Rollladen automatisch. -
Seite 24: Die Zeitautomatik Ein - /Ausschalten
16.2 Die Zeitautomatik ein - /ausschalten Bei Bedarf kann jederzeit zwischen Automatikbetrieb und Die Uhrtaste ca. 1 Sekunde drücken. manueller Bedienung umgeschaltet werden. HINWEIS Beachten Sie die Uhr-Kontrollleuchte. Eine manuelle Bedienung des Rollladens ist zu jeder Zeit unabhängig von der Automatik möglich. Zeitautomatik AUS Die zuvor eingestellten Schaltzeiten bleiben gespeichert. -
Seite 25: Sonnenautomatik; Kurzbeschreibung
17. Sonnenautomatik; Kurzbeschreibung Die Sonnenautomatik ermöglicht Ihnen, zusammen mit dem Lichtsensor, die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird der Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem RolloTron Standard verbunden. Funktion der Sonnenautomatik Automatisches Ab- und Auffahren nach Überschreiten eines eingestellten Grenzwertes. - Seite 26 17. Sonnenautomatik; Kurzbeschreibung Automatischer Tieflauf Erkennt der Lichtsensor 10 Minuten lang ununterbrochen Sonne, senkt sich der Rollladen, bis sein Schatten den Licht- 10 Min. sensor bedeckt. Sonne Automatisches Freiziehen Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück hoch, um den Sensor freizugeben. Bei weiterer Nach Sonneneinstrahlung bleibt der Rollladen in dieser Position 20 Min.
-
Seite 27: Sonnenautomatik; Einstellen Der Empfindlichkeit
17.1 Sonnenautomatik; Einstellen der Empfindlichkeit Durch Einstellen oder Verändern der Empfindlichkeit wird Beachten Sie die die Sonnenautomatik eingeschaltet. Sonnen-Kontrollleuchte. Nehmen Sie die Einstellung bei der Helligkeit vor, bei der sich Ihr Rollladen absenken soll. Sonnenautomatik AUS HINWEIS Falls Sie die Sonnenautomatik nicht verwenden möchten, Sonnenautomatik EIN müssen Sie den Lichtsensor von der Fensterscheibe neh- men und vor Lichteinfall schützen oder den Stecker des... -
Seite 28: Dämmerungsautomatik; Kurzbeschreibung
18. Dämmerungsautomatik; Kurzbeschreibung Die Dämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens wenn folgende Bedingungen erfüllt sind: ◆ wenn die Dämmerungsautomatik eingeschaltet ist. ◆ wenn mindestens 15 Sekunden lang eine Dämmerung erkannt wird. ◆ wenn der Lichtsensor montiert und in den RolloTron Standard eingesteckt ist. -
Seite 29: Dämmerungsautomatik; Einstellen Der Empfindlichkeit
18.1 Dämmerungsautomatik; Einstellen der Empfindlichkeit Beachten Sie die Durch Einstellen oder Verändern der Empfindlichkeit wird Dämmerungs-Kontrollleuchte. die Dämmerungsautomatik eingeschaltet. Nehmen Sie die Einstellung bei der Helligkeit (Dämmerung) vor, bei der sich Ihr Rollladen schließen soll. Dämmerungsautomatik AUS HINWEIS Falls Sie die Dämmerungsautomatik nicht verwenden Dämmerungsautomatik EIN möchten, müssen Sie den Stecker des Lichtsensors vom RolloTron Standard abziehen oder die Dämmerungsauto-... -
Seite 30: Alle Einstellungen Löschen, Softwarereset
19. Alle Einstellungen löschen, Softwarereset Bei Bedarf können Sie alle Einstellungen löschen und Die Tasten gleichzeitig den Auslieferungszustand des RolloTron Standard wieder 4 Sekunden lang drücken. herstellen. Die Tasten loslassen..., ◆ ... danach sind alle Einstellungen gelöscht. (Endpunkte/Schaltzeiten/Sonnenautomatik/ Dämmerungsautomatik) Zur Quittierung blinken danach alle Kontrollleuchten rot. -
Seite 31: Den Rollotron Standard Ausbauen (Z. B. Bei Umzug)
21. Den RolloTron Standard ausbauen (z. B. bei Umzug) Alle Einstellungen löschen. Die Tasten gleichzeitig 4 Sekunden lang drücken. Den Rollladen vollständig schließen. Die Taste weiter drücken und halten. Ziehen Sie dabei das Gurtband soweit wie möglich oben aus dem RolloTron Standard heraus. Entfernen Sie die Abdeckblende von den unteren Montagelöchern. - Seite 32 21. Den RolloTron Standard ausbauen (z. B. bei Umzug) Kontrollieren Sie die Position des Befestigungshakens und fahren Sie wenn nötig, den Haken in eine leicht zugängliche Position. Ziehen Sie anschließend den Netzstecker endgültig aus der Steckdose. Lösen Sie das Gurtband vom Befestigungshaken und ziehen Sie es vollständig vorne aus dem RolloTron Standard heraus.
-
Seite 33: Das Gurtband Bei Geräteausfall Entfernen
22. Das Gurtband bei Geräteausfall entfernen Sollte der RolloTron Standard einmal ausfallen und der RolloTron Getriebe- Standard Motor nicht mehr laufen, können Sie mit Hilfe der Ge- entriegelung triebeentriegelung das Gurtband vollständig aus dem Gurtwickler ziehen, ohne es zerschneiden zu müssen. Ziehen Sie den Netzstecker aus der Steckdose. -
Seite 34: Was Tun, Wenn
23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ...der RolloTron Standard keine Funktion zeigt? Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und Anschlussstecker..der RolloTron Standard zur eingestellten Schaltzeit a) Eventuell hat es einen Netzausfall gegeben, stellen Sie die nicht reagiert? Schaltzeiten neu ein, s. - Seite 35 23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen im Tieflauf stehen bleibt? a) Der Rollladen ist eventuell auf ein Hinderniss gelaufen. Fahren Sie den Rollladen wieder hoch und entfernen Sie das Hindernis. b) Die Lammellen haben sicher verschoben. Fahren Sie wenn möglich den Rollladen wieder hoch und richten Sie die Lammellen aus.
- Seite 36 23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... alle Kontrollleuchten nacheinander blinken (Lauflicht) Die max. Laufzeit des Antriebs wurde überschritten, s. Seite 7/38. und der RolloTron Standard sich weder Auf- noch Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder Abfahren lässt? betriebsbereit.
-
Seite 37: Hinweise Zur Wartung Und Pflege
24. Hinweise zur Wartung und Pflege Wartung Pflege Kontrollieren Sie bitte regelmäßig Ihren RolloTron Standard Sie können den RolloTron Standard mit einem angefeuch- und alle Komponenten Ihrer Rollladenanlage auf Beschä- teten Tuch reinigen. Verwenden Sie bitte keine aggressiven digung: oder scheuernden Reinigungsmittel. ◆... -
Seite 38: Technische Daten
25. Technische Daten Versorgungsspannung: 230 V / 50 Hz Nennleistung: 70 W Leistung Stand-by: < 0,35 W Nenndrehmoment: - RolloTron Standard 10 Nm - RolloTron Standard Plus 14 Nm Maximale Drehzahl: - RolloTron Standard 30 U/min. - RolloTron Standard Plus 24 U/min. - Seite 39 25. Technische Daten Netzausfall Datenerhalt nach einem Netzausfall Bei einem Netzausfall blinkt die Uhr-Kontrollleuchte (LED). Die eingestellten Schaltzeiten bleiben nach einem Netz- ausfall erhalten. Sobald die Stromversorgung wieder da Nach dem Drücken der Auf ( )- oder Ab ( )-Taste leuch- ▲...
-
Seite 40: Zugkraftdiagramme
26. Zugkraftdiagramme Zuggewicht [Kg] Gurtbanddicke 1,0 mm Gurtbanddicke 1,3 mm Gurtbanddicke 1,5 mm Gurtbandlänge [m] Gurtbandlängen für RolloTron Standard Gurtbandlängen für RolloTron Standard Plus... -
Seite 41: Ce-Zeichen Und Eg Konformitätserklärung
27. CE-Zeichen und EG Konformitätserklärung Die elektrischen Rollladen-Gurtwickler RolloTron Standard (Art.-Nr.: 1423 45 x9 / 1423 60 19 /1415 45 19) erfüllen die Anforderungen der folgenden Richtlinien und Normen: 2006/95/EG Niederspannungsrichtlinie EN 60335-1:2007-02 EN 60335-2-97:2009-10 2004/108 EG EMV-Richtlinie EN 55014 - 1 : 2006 + A1 :2009 EN 55014 - 2 : 1997 + A1 : 2001 + A2 : 2008 Die Konformität wurde nachgewiesen, die... -
Seite 42: Zubehör
28. Zubehör Zur Anpassung des RolloTron Standard an die örtlichen Gegebenheiten steht Ihnen ein umfangreiches Zubehör- sortiment zur Verfügung. Informationen zum Zubehör finden Sie unter der folgen- den Internetadresse: www.rademacher.de/zubehoer... -
Seite 43: Garantiebedingungen
29. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 36-mona- Innerhalb der Garantiezeit auftretende Mängel beseitigt tige Garantie für Neugeräte, die entsprechend der Einbau- RADEMACHER kostenlos entweder durch Reparatur oder anleitung montiert wurden. Von der Garantie abgedeckt durch Ersatz der betreffenden Teile oder durch Lieferung sind alle Konstruktionsfehler, Materialfehler und Fabri- eines gleichwertigen oder neuen Ersatzgerätes. - Seite 44 RADEMACHER Geräte-Elektronik GmbH & Co. KG Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01805 933-171* Telefax +49 2872 933-253 service@rademacher.de * 14 ct/Minute aus dem deutschen Festnetz der DT AG/ Mobilfunk max. 42 ct/Minute (gilt nur für Deutschland)
