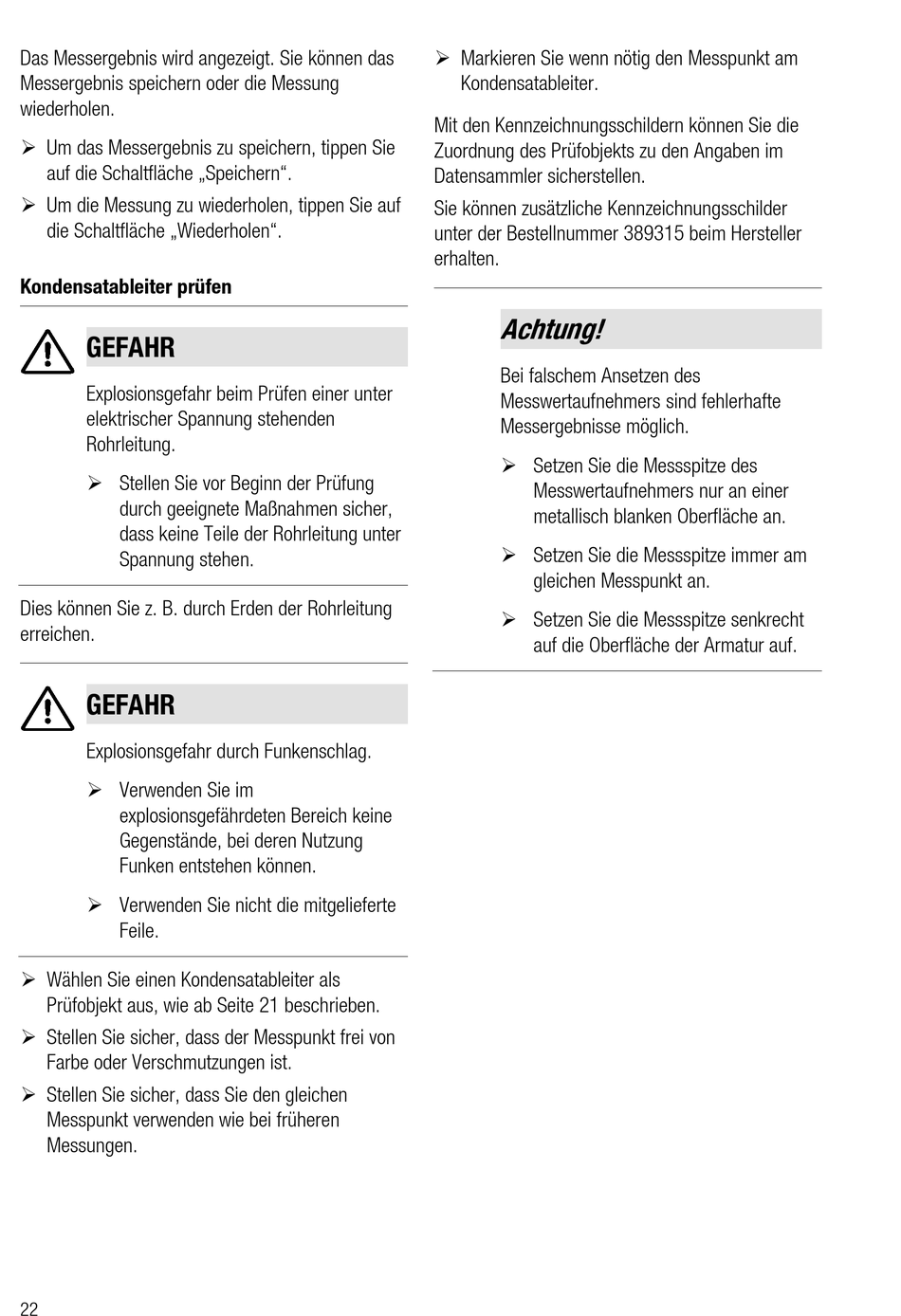

Gestra VKP 41plus Ex Originalbetriebsanleitung Seite 22

Das Messergebnis wird angezeigt. Sie können das
Messergebnis speichern oder die Messung
wiederholen.
 Um das Messergebnis zu speichern, tippen Sie
auf die Schaltfläche „Speichern".
 Um die Messung zu wiederholen, tippen Sie auf
die Schaltfläche „Wiederholen".
Kondensatableiter prüfen
GEFAHR
Explosionsgefahr beim Prüfen einer unter
elektrischer Spannung stehenden
Rohrleitung.
 Stellen Sie vor Beginn der Prüfung
durch geeignete Maßnahmen sicher,
dass keine Teile der Rohrleitung unter
Spannung stehen.
Dies können Sie z. B. durch Erden der Rohrleitung
erreichen.
GEFAHR
Explosionsgefahr durch Funkenschlag.
 Verwenden Sie im
explosionsgefährdeten Bereich keine
Gegenstände, bei deren Nutzung
Funken entstehen können.
 Verwenden Sie nicht die mitgelieferte
Feile.
 Wählen Sie einen Kondensatableiter als
Prüfobjekt aus, wie ab Seite 21 beschrieben.
 Stellen Sie sicher, dass der Messpunkt frei von
Farbe oder Verschmutzungen ist.
 Stellen Sie sicher, dass Sie den gleichen
Messpunkt verwenden wie bei früheren
Messungen.
22
 Markieren Sie wenn nötig den Messpunkt am
Kondensatableiter.
Mit den Kennzeichnungsschildern können Sie die
Zuordnung des Prüfobjekts zu den Angaben im
Datensammler sicherstellen.
Sie können zusätzliche Kennzeichnungsschilder
unter der Bestellnummer 389315 beim Hersteller
erhalten.
Achtung!
Bei falschem Ansetzen des
Messwertaufnehmers sind fehlerhafte
Messergebnisse möglich.
 Setzen Sie die Messspitze des
Messwertaufnehmers nur an einer
metallisch blanken Oberfläche an.
 Setzen Sie die Messspitze immer am
gleichen Messpunkt an.
 Setzen Sie die Messspitze senkrecht
auf die Oberfläche der Armatur auf.
