D

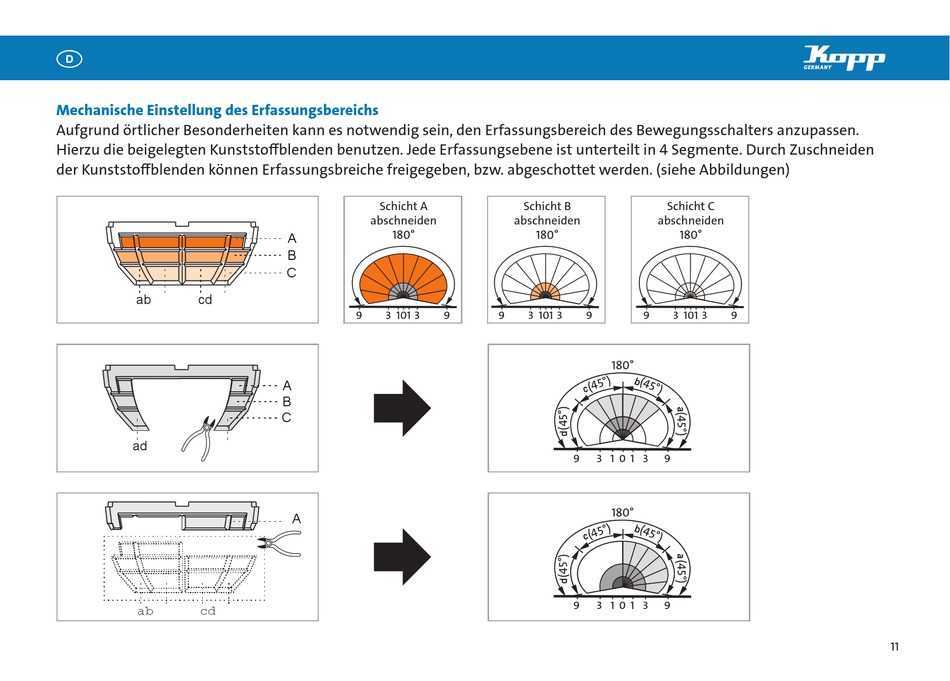

Mechanische Einstellung des Erfassungsbereichs
Aufgrund örtlicher Besonderheiten kann es notwendig sein, den Erfassungsbereich des Bewegungsschalters anzupassen.
Hierzu die beigelegten Kunststoffblenden benutzen. Jede Erfassungsebene ist unterteilt in 4 Segmente. Durch Zuschneiden
der Kunststoffblenden können Erfassungsbreiche freigegeben, bzw. abgeschottet werden. (siehe Abbildungen)
ab
cd
ad
ab
cd
Schicht A
abschneiden
180°
A
B
C
9
3 101 3
9
A
B
C
A
Schicht B
Schicht C
abschneiden
abschneiden
180°
9
3 101 3
9
9
3 101 3
180°
20 0
O
9
3 1 0 1 3
9
180°
20 0
O
9
3 1 0 1 3
9
180°
9
11
