5.4

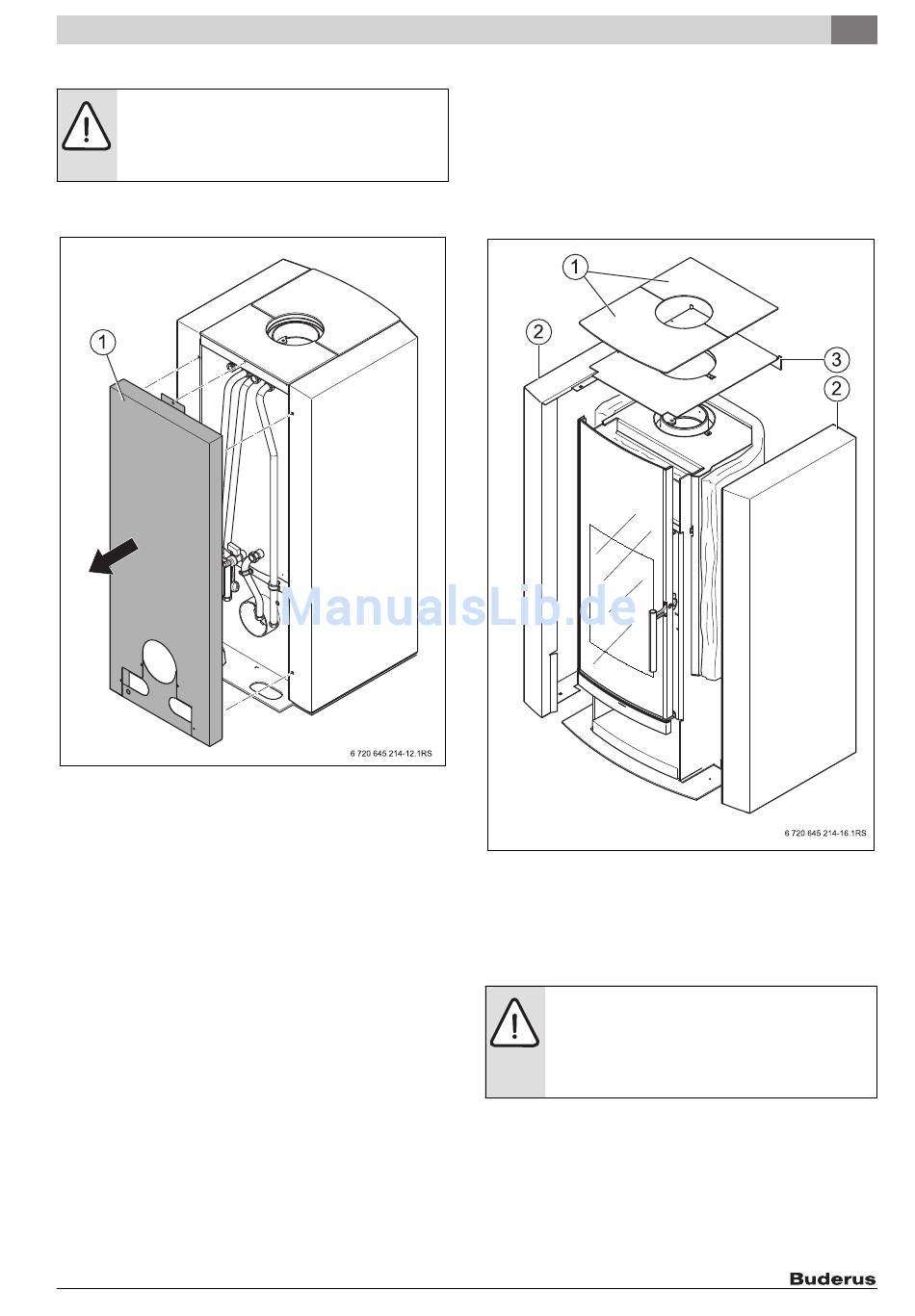

Demontage/Montage Rückwand und Seitenverkleidung
HINWEIS: Anlagenschaden!
Nach der Demontage einzelner Bauteile können andere
Bauteile lose sein.
▶ Bauteile gegen Umfallen sichern.
▶ Schrauben mit einem Schraubendreher lösen und Rückwand [1] in
Pfeilrichtung abnehmen.
Bild 8
Rückwand entfernen
Logastyle 20W – 6 720 645 214 (2014/07)
▶ Seitenverkleidung zu Service- und Transportzwecken ggf. demontie-
ren.
▶ Glasabdeckungen nach oben abnehmen.
▶ Abdeckplatte abnehmen.
Die Seitenverkleidungen sind nicht mehr fixiert.
▶ Seitenverkleidungen sind durch Stifte in der Bodenlatte gegen Ver-
rutschen fixiert.
Seitenverkleidungen anheben und abziehen.
Bild 9
Seitenverkleidung entfernen
[1]
Glasabdeckungen
[2]
Seitenverkleidung
[3]
Abdeckplatte
▶ Bei der Montage der einzelnen Bauteile in umgekehrter Reihenfolge
vorgehen.
HINWEIS: Anlagenschaden!
Um Kratzer und Beschädigungen zu vermeiden:
▶ Glasabdeckung vorsichtig behandeln.
▶ Keine Gegenstände auf der Glasabdeckung abstel-
len.
Montage
