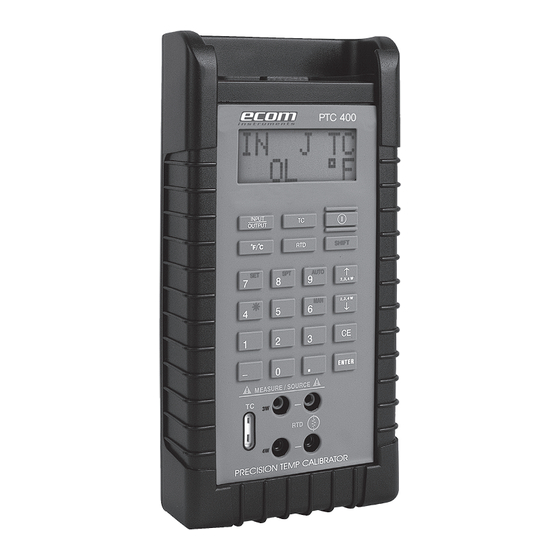

PTC 400
Bedienungsanleitung
Instruction Manual
Manuel d'Instructions

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ecom Instruments PTC 400

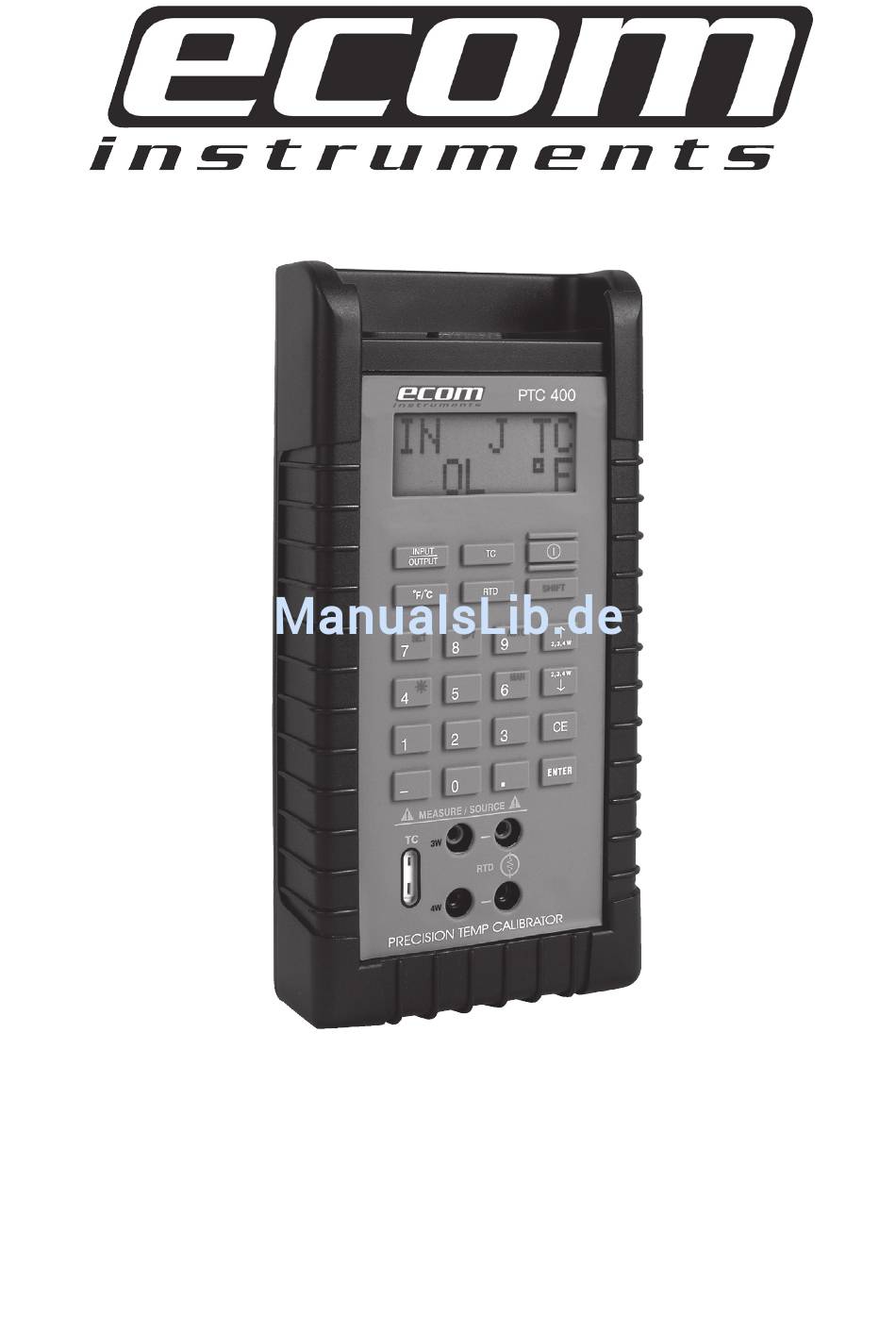

  • Seite 1 PTC 400 Bedienungsanleitung Instruction Manual Manuel d’Instructions...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Einführung 2. Kurzanleitung A. Tastenfunktionen B. Sollwerte 3. Anschlussdiagramme und Anweisungen A. Simulieren von Widerständen B. Simulation eines Thermoelements C. Temperaturmessung mit einem Thermoelement D. Widerstandsmessung (RTD-Sensor) E. Widerstandssimulation (RTD-Sensor) 4. Wartung A. Stromversorgung B. Austausch der Sicherung im Einsatz C.
  • Seite 3: Einführung

    1. Einführung Der PTC 400 ist ein vielseitiger benutzerfreundlicher Temperaturkalibrator mit übersichtlicher Be- nutzeroberfläche. Die folgenden Anweisungen sollen dem Anwender einfache Kalibrieraufgaben zeigen, an welchen er die Grundfunktionen der Tasten erlernt. 2. Kurzanleitung A. Tastenfunktionen Taste Funktion Input/Output Schaltet zwischen Modus Messen und Geben um.
  • Seite 4 3. Automatische Schrittfunktion Der PTC 400 kann in einer ausgewählten Funktion automatisch mit Hilfe der Schrittfunktion einige oder alle gespeicherten Sollwerte abfahren. Vorgehensweise: a. Die Taste „Shift“ und danach die Taste „Auto“ drücken. b. Die Meldung „Auto SPT ?“ wird angezeigt. Den letzten Speicherplatz eingeben. Beispiel: Sind alle 9 Sollwerte gespeichert, aber es sollen nur die ersten drei Werte abgerufen werden.
  • Seite 5: Anschlussdiagramme Und Anweisungen

    2. Das zu prüfende Gerät wie in Abbildung unten anschließen. 3. Mit der Taste RTD den gewünschten Bereich auswählen. 4. Der PTC 400 kann im Simulationsmodus unter Belastung einen Strom bis zu 3 mA aufbringen. Werden diese Grenzwerte überschritten, erscheint eine Warnmeldung in der Anzeige Spannung Zu prüfendes...
  • Seite 6: Widerstandssimulation (Rtd-Sensor)

    1. Um den RTD-Modus aufzurufen die RTD-Taste betätigen. Anschließend mit RTD-Taste den gewünschten RTD-Sensor auswählen. 2. Der PTC 400 muss im Eingangsmodus arbeiten. (Hinweis: Dabei werden in der oberen linken Ecke der LCD-Anzeige 2W, 3W oder 4W angezeigt.) Mit der Aufwärts- und Abwärtspfeiltaste die gewünschte Anschlusskonfiguration (2 Leiter, 3 Leiter oder 4 Leiter) auswählen.
  • Seite 7: Wartung

    4. Wartung A. Stromversorgung Der PTC 400 arbeitet mit 4 Alkalibatterien (AA/R6) bzw. mit Ni-Cd-Akkus. Zum Austausch der Batterien bzw. zum Einsetzen der Akkus die beiden Schrauben an der hinteren Batteriefach- abdeckung herausdrehen und die Batterieabdeckung abnehmen. Bei Verwendung von Ni-Cd- Akkus versorgt das optionale Netzteil sowohl das Gerät, lädt aber auch gleichzeitig die Akkus.
  • Seite 8 Bereich & Genauigkeit Bereich Min. Max. Genauigkeit Widerstandsmessung 0,00 Ω 400,00 Ω ± 0,1 Ω Widerstandsmessung 400,0 Ω 1500,0 Ω ± 0,5 Ω 1500,0 Ω 3200,0 Ω ± 1,0 Ω Bereich Min. Max. Meßstrom Genauigkeit Widerstandssimulation 5,00 Ω 400,00 Ω 0,1 bis 0,5 mA 0,15 Ω...
  • Seite 9: Reparatur

    0,05°C 6. Reparatur Bei Reparaturen gelten jeweils unterschiedliche nationale Bestimmungen und Richtlinien. Wir empfehlen daher die Reparatur bei der ecom instruments GmbH, Deutschland, da eine sicher- heitstechnische Überprüfung bei einer Reparatur erforderlich ist. 7. Garantie und Haftung Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemeinen Geschäftsbe- dingungen eine Garantie von zwei Jahren auf Funktion und Material unter den angegebe- nen und zulässigen Betriebs- und Wartungsbedingungen.
  • Seite 10 GmbH Industriestr.2 D-97959 Assamstadt Tel.: +49 (0) 62 94 / 42 24-0 Fax: +49 (0) 62 94 / 42 24-90 E-Mail: sales@ecom-ex.com Internet: www.ecom-ex.com...
