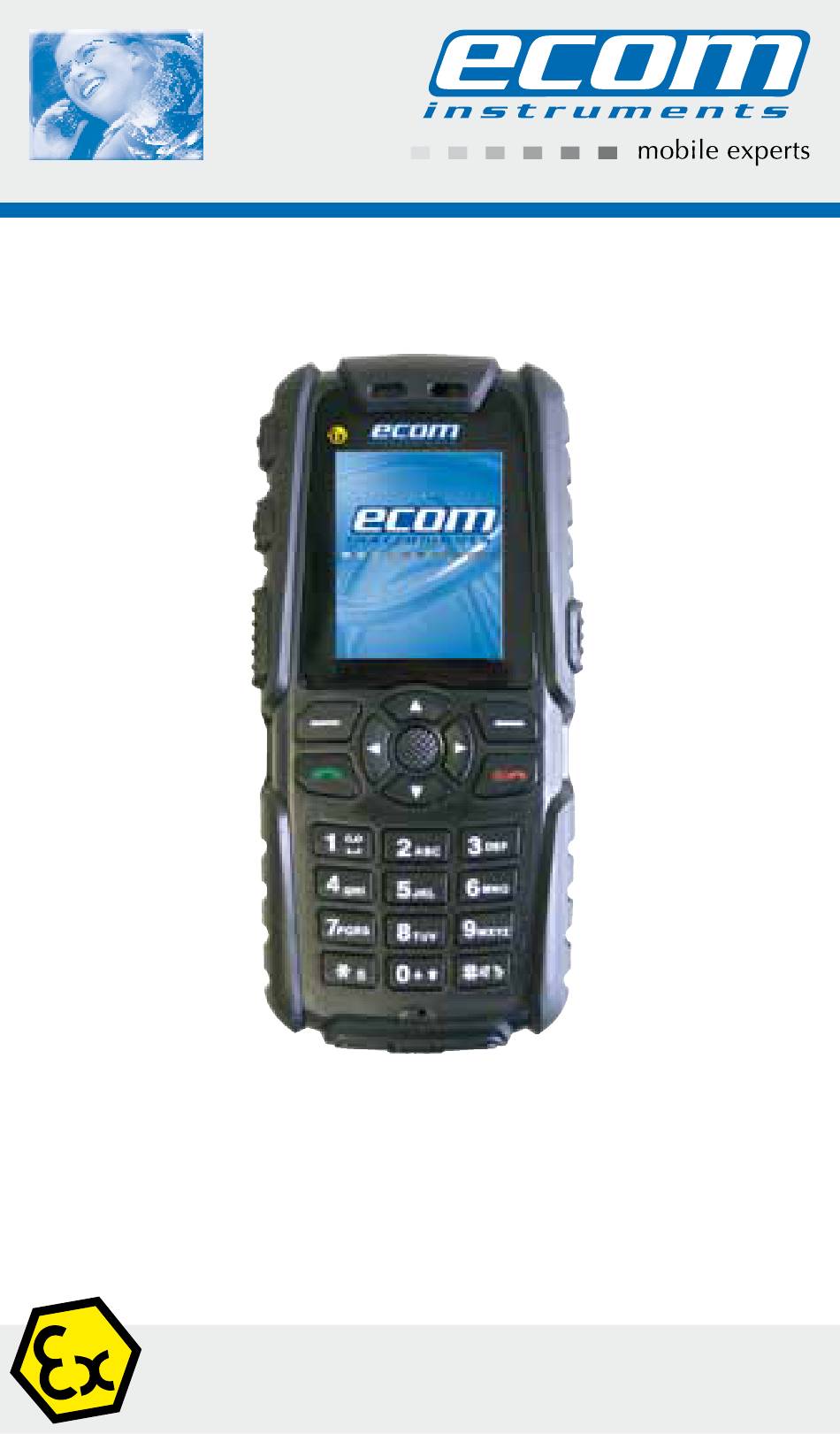

- Seite 1 com 200 -Ex Sicherheitshinweise...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung Sicherheitshinweise Fehler und unzulässige Belastungen Sicherheitsvorschriften Ex-Daten Technische Daten SAR - Zertifizierung Tastaturfunktionen Akku und Inbetriebnahme 9.1 Akkuwechsel 9.2 Inbetriebnahme 9.3 Sicherheitshinweise 10. Reparatur 11. Reinigung, Wartung und Lagerung 12. Entsorgung 13. Garantie und Haftung 14. EG Konformitätserklärung 15. Konformitätsaussage Hinweis: Die jeweils aktuellen Sicherheitshinweise, die Bedienungsan- leitung, die EG-Konformitätserklärung und die Konformitäts- aussage können auf der jeweiligen Produktseite unter www. ecom-ex.com heruntergeladen oder direkt beim Hersteller angefordert werden. -
Seite 3: Anwendung

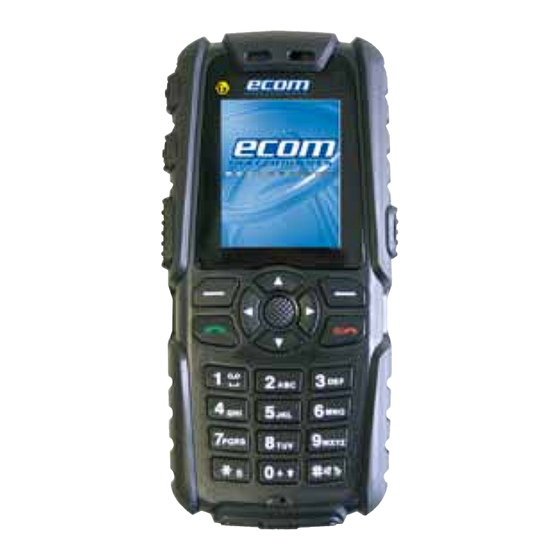

1. Anwendung com 200 –Ex ist ein explosionsgeschütztes, wasser-, Das staub - und stoßgeschütztes Mobiltelefon für den industriel- len Einsatz in explosionsgefährdeten Bereichen der Zone 2 gemäß Richtlinie 1999/92/EG (ATEX 137) bzw. 94/9/EG (ATEX 95). 2. Sicherheitshinweise Die vorliegende Bedienungsanleitung enthält Informationen und Sicherheitsvorschriften, die für eine sichere Funktions- weise bei den beschriebenen Bedingungen unbedingt zu berücksichtigen sind. Eine Nichtbeachtung dieser Informatio- nen und Hinweise kann gefährliche Folgen haben oder gegen Vorschriften verstoßen. Vor dem Gebrauch des Geräts ist die Bedienungsanleitung aufmerksam zu lesen! Bei widersprüchlichen Angaben gelten die Angaben in den Sicherheitshinweisen. Im Zweifelsfall (in Form von Übersetzungs- oder Druckfehlern) gilt die deutsche Sprache. 3. Fehler und unzulässige Belastungen Sobald zu befürchten ist, dass die Gerätesicherheit beein- trächtigt wird, muss das Gerät außer Betrieb genommen und unverzüglich aus dem Ex-Bereich entfernt werden. Die unbe- absichtigte Wiederinbetriebnahme muss verhindert werden. Die Gerätesicherheit kann z.B. gefährdet sein, wenn: - am Gehäuse Beschädigungen sichtbar sind. - das Gerät unsachgemäßen Belastungen ausgesetzt wurde. - das Gerät unsachgemäß gelagert wurde. - das Gerät Transportschäden erlitten hat. - Gerätebeschriftungen unleserlich sind. - Fehlfunktionen auftreten. - die zulässigen Grenzwerte überschritten wurden. -
Seite 4: Sicherheitsvorschriften
4. Sicherheitsvorschriften Die Benutzung des explosionsgeschützten Mobiltelefons com 200 –Ex setzt beim Anwender die Beachtung der üblichen Sicherheitsvorschriften und das Lesen der Kon- formitätsaussage voraus, um Fehlbedienungen am Gerät auszuschließen. Zu beachten sind nachfolgende Punkte: - Das Gerät ist vor erhöhter Schlageinwirkung zu schützen. - D as Gerät darf innerhalb des Ex-Bereiches nicht geöffnet werden. - D as Akkumodul darf innerhalb des Ex-Bereiches nicht gewechselt werden! - D as Akkumodul darf nur außerhalb des Ex-Bereiches und nur mit den folgenden, zugehörigen Ladetypen geladen werden: Ladegerät Typ DSA-0051-05C, DSC-6PFA-05, USB-Daten- kabel PCX 20 und Autoladegerät ALX 20 - D as Akkumodul darf nur im Temperaturbereich 0 °C - 45 °C geladen werden. - E s darf nur von ecom instruments GmbH zugelassenes Zubehör verwendet werden. - A chten Sie bei der Verwendung des Mobiltelefons während der Steuerung eines Kraftfahrzeuges auf die entsprechen- den Landesgesetze! - D ie Benutzung des Mobiltelefons in einem Flugzeug ist nicht erlaubt! -
Seite 5: Ex-Daten
- D ie Ladebuchsenabdeckung muss fest im Gerät eingerastet sein. - B ei Akkuwechsel sind das Gerät bzw. die Akkuanschlüsse auf Sauberkeit zu prüfen und gegebenenfalls zu reinigen. - E s ist sicherzustellen, dass das Gerät nicht in die Zonen 0 und 1 eingebracht wird! 5. Ex-Daten Konformitätsaussage-Nr.: PTB 09 ATEX 2042 X Ex-Kennzeichnung: II 3G Ex nA nL IIC T4 com 200 –Ex Zugelassen für Zone 2, Gerätegruppe II, Explosionsgruppe IIC (explosionsgefährdete Gase, Dämpfe oder Nebel), Tempera- turklasse T4. 6. Technische Daten Netze: GSM: 900 MHz 1800 MHz 1900 MHz Versorgung: Akkumodul AM X20 Abmessungen: 119 x 57 x 25 mm Gewicht: ca. 160 g CE-Kennzeichnung: 0102 Umgebungstemperatur: -20 °C ... +50 °C Schutzgrad: IP 57... -
Seite 6: Sar-Zertifizierung
7. SAR-Zertifizierung Bei der Kommunikation über das drahtlose Netzwerk gibt das Mobiltelefon Radiowellen mit niedriger Frequenz ab (auch bekannt als Radiofrequenzenergie oder RF). Die Specific Absorption Rate (spezifische Absorptionsrate) oder SAR ist die Einheit, in der die vom Körper während der Nutzung des Telefons absorbierte RF-Energie in Watt/Kilogramm gemessen wird. In Übereinstimmung mit den Produktstandards in EN 50360:2001 beträgt die zulässige SAR-Höchstgrenze für 10 g Gewebe 2,0 (W/kg). Die Messwerte der lokalisierten (SAR) des mobilen XP3-Ge- räts entsprachen in allen Fällen den maßgeblichen internati- onalen Standards. Nachstehend ist der maximale lokalisierte SAR-Wert aufgeführt, für den das Gerät für spezifische Belas- tungsgrenzen und verschiedene Netzwerkfrequenzbereiche getestet und zertifiziert ist: Maximale SAR GSM 900-MHz-Band 0,663 W/kg Kopf-SAR DCS 1800-MHz-Band 0,198 W/kg Kopf-SAR... -
Seite 7: Tastaturfunktionen
8. Tastaturfunktionen Lautstärkeregler Navigationspfeiltasten (oben/unten/ links/rechts) Menütaste Taschenlampe Telefonbuch/ PTT-Funktion Linke Rechte Auswahltaste Auswahltaste Ein-/Aus-/Gespräch- Rufannahme-/ Beenden-Taste Senden-Taste Zum Anrufen der Mailbox Zum Ein-/ gedrückt Ausschalten des halten Lautsprechers während eines Zum Sperren/ Anrufs. Zur Anzeige Entsperren des Ruftontypmenüs der Tastatur im Standby-Modus. gedrückt halten Zum Aktivieren/ Zur Eingabe von + für Deaktivieren internationale Nummern des stummen Modus gedrückt halten. Ladebuchsenabdeckung... -
Seite 8: Akku Und Inbetriebnahme
9. Akku und Inbetriebnahme 9.1 Akkuwechsel com 200 –Ex darf nur Das Akkumodul AM X20 des außerhalb des Ex-Bereichs gewechselt werden. Es dürfen nur Akkumodule verwendet werden, die vom Hersteller für Ihren Gerätetyp (s. Sicherheitsvorschriften Punkt 4) freigegeben sind. Anderweitige Akkumodule dürfen nicht mit in den Ex- Bereich eingebracht werden. 9.2 Inbetriebnahme 1) A bdeckung abschrauben: Schalten Sie das Telefon aus. Um die Akkufachabdeckung zu öffnen, drehen Sie die Schrau- ben der Akkufachabdeckung gegen den Uhrzeigersinn. 2) Abdeckung anheben: Entfernen Sie die Abdeckung des Akkufachs. 3) SIM einsetzen: Heben Sie den Akku an. Schieben Sie den silberfarbigen Kartenhalter nach rechts und heben Sie den SIM-Kartenhalter vorsichtig an. Schieben Sie die SIM-Karte in die dafür vorgese- hene Halterung im unteren Teil des Telefons ein. - Seite 9 4) SIM verriegeln: Klappen Sie den SIM-Karten- halter nach unten. Schieben Sie den Kartenhalter vorsichtig nach links über die SIM-Karte. 5) Akku einsetzen: Legen Sie den Akku ein. Schließen Sie die Abdeckung des Akkufachs. Drehen Sie die Schrauben des Akkufachs im Uhrzeigersinn. 6) Aufladen des Mobiltelefons: Der im Lieferumfang des Mobiltelefons enthaltene Akku ist nicht vollständig geladen. Es wird empfohlen, das Mobilte- lefon vor der ersten Inbetrieb- nahme drei Stunden zu laden. Die volle Kapazität wird nach 4-6 vollständigen Lade-Entlade- Zyklen erreicht. WICHTIG: Um die Wasserdichtigkeit zu gewährleisten, dürfen die Schrauben nur handfest eingedreht werden!
-
Seite 10: Sicherheitshinweise
HINWEIS - Es besteht Explosionsgefahr, wenn der Akku nicht einwandfrei ausgewechselt oder einer Flamme ausgesetzt wird. Schließen Sie den Akku nicht kurz. Der Akku enthält keine Teile, die ausgewechselt werden können. Das Gehäuse des Akkus darf unter keinen Umständen geöffnet werden. Verwenden Sie ausschließlich ecom Ladezubehör (siehe Punkt 4). Die Verwendung anderer Ladegeräte oder Akkus ist nicht gestattet. Sie verlieren in diesem Fall Ihren Ex-Schutz. Verbrauchte Akkus sind sachgemäß zu entsorgen. Wenn Sie vorhaben, das Mobiltelefon längere Zeit nicht zu verwenden, sollten Sie den Akku aus dem Gerät entnehmen. -
Seite 11: Reparatur
com 200 –Ex werden hochwertige Lithium Ionen In Ihrem Zellen eingesetzt. Diese Zellen haben im täglichen Gebrauch zahlreiche Vorteile, wie geringes Gewicht und hohe Kapazi- täten bei dennoch kompakten Bauformen. Außerdem weisen die Zellen so gut wie keinen Memory-Effekt auf. Dennoch tritt auch bei diesen Zellen eine natürliche Alterung ein, die die Funktion der Zelle beeinträchtigt. Moderne Zellen haben heutzutage eine Lebensdauer von etwa 500 Ladezyk- len, was bei täglicher Nutzung einer Nutzungsdauer von etwa 2 Jahren entspricht. Nach dieser Zeit nimmt der Alterungspro- zess rapide zu, sodass die Zellen nach 500 Ladezyklen als technisch defekt gelten. Die Zellen können sich zudem auf- blähen und schlimmstenfalls Ihr Gerät irreparabel schädigen. Aus diesem Grund sollten Akkus mit Lithium-Zellen spätes- tens nach 2 Jahren oder nach Erreichen einer Akkukapazität von 50% des Ausgangswertes ausgetauscht werden. Achtung: Die im Gerät eingesetzte Batterie birgt eine Feuer- gefahr und die Gefahr von chemischen Verletzungen bei nicht ordnungsgemäßem Einsatz. Weder der Akku noch die Akkuzellen dürfen geöffnet oder demontiert, nicht über 100 °C erhitzt oder verbrannt werden. 10. Reparatur Reparaturen sind durch ecom instruments GmbH oder durch von ecom instruments GmbH autorisierte Personen bzw. Service Center durchzuführen, da eine sicherheitstechnische Überprüfung nach einer Reparatur erforderlich ist. 11. Reinigung, Wartung und Lagerung - G erät nur mit einem geeigneten Tuch oder Schwamm reinigen. Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel. - E s wird empfohlen, die Funktion und Genauigkeit des Ge- räts alle zwei Jahre vom Hersteller überprüfen zu lassen. -
Seite 12: Entsorgung
12. Entsorgung Elektroaltgeräte sowie „historische“ Elektroaltgeräte von der Firma ecom instruments GmbH werden zu unseren Lasten der Entsorgung zugeführt und nach der europäischen Richt- linie 2002/96/EG und dem deutschen Elektro-Gesetz vom 16.03.2005 kostenfrei entsorgt. Der Versand der Geräte zu ecom instruments GmbH geht auf Kosten des Versenders. Nach Artikel 1, §18 und Artikel 2 des Gesetzes zur Neurege- lung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren vom 25. Juni 2009 sind wir zu folgenden Hinweisen verpflichtet. Ihr Gerät enthält eine wiederaufladbare Lithium-Batterie Sind die Batterien „leer“ oder lassen sich die Akkus nicht mehr aufladen, dürfen Sie nicht in den normalen Müll oder Hausmüll. Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können. Bitte geben Sie die Batterien/Akkus zurück. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. Bitte werfen Sie nur entladene Batterien in die aufgestellten Behälter und kleben Sie bei Lithium-Batterien die Pole ab. Achtung: Die im Gerät eingesetzte Batterie birgt eine Feu- ergefahr und die Gefahr von chemischen Verletzungen bei nicht ordnungsgemäßem Einsatz. Weder die Batterie noch die Batteriezellen dürfen geöffnet oder demontiert, nicht über 100 °C erhitzt oder verbrannt werden. Im Entsorgungsfall kann die Batterie wie in Punkt (8.1) beschrieben entnommen werden. Im Übrigen gelten die oben genannten Entsorgungsvorschriften für Altgeräte. Alle Batterien und Akkus werden wieder verwertet. So lassen sich wertvolle Rohstoffe wie Eisen, Zink oder Nickel wieder gewinnen. Das Symbol hat folgende Bedeutung: Batterien und Akkus dürfen nicht in den normalen Müll oder Hausmüll. -
Seite 13: Garantie Und Haftung
13. Garantie und Haftung Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemeinen Geschäftsbedigungen eine Garantie von zwei Jahren auf Funktion und Material unter den angegebe- nen und zulässigen Betriebs- und Wartungsbedingungen. Ausgenommen hiervon sind alle Verschleißteile (z.B. Akkus). Speziell für die mitgelieferten Ex-Akkus geben wir eine Her- stellergarantie von 6 Monaten. Diese Garantie erstreckt sich nicht auf Produkte, die unsach- gemäß verwendet, verändert, vernachlässigt, durch Unfälle beschädigt oder anormalen Betriebsbedingungen sowie einer unsachgemäßen Handhabung ausgesetzt wurden. Forderungen auf Gewährleistungen können durch Einsenden des defekten Geräts geltend gemacht werden. Reparaturen, neues Einjustieren oder Austauschen des Gerätes behalten wir uns vor. Die voranstehenden Garantiebestimmungen sind das einzige und alleinige Recht auf Schadenersatz des Erwerbers und gelten ausschließlich und an Stelle von allen anderen ver- traglich oder gesetzlichen Gewährleistungspflichten. ecom instruments GmbH übernimmt keine Haftung für spezielle, unmittelbare, mittelbare, Begleit- oder Folgeschäden sowie Verluste einschließlich des Verlusts von Daten, unabhängig davon, ob sie auf Verletzung der Gewährleistungspflicht, rechtmäßige oder unrechtmäßige Handlungen, Handlungen in gutem Glauben sowie andere Handlungen zurückzuführen sind. Falls in einigen Ländern die Begrenzung einer gesetzlichen Gewährleistung sowie der Ausschluss oder Begrenzung von Begleit- oder Folgeschäden nicht zulässig ist, könnte es sein, dass die obengenannten Einschränkungen und Ausschlüsse nicht für jeden Erwerber gelten. Sollte irgendeine Klausel dieser Garantiebestimmungen von einem zuständigen Gericht für unwirksam oder nicht durchsetzbar befunden werden, so bleiben die Wirksamkeit oder Erzwingbarkeit irgendeiner anderen Bedingung dieser Garantiebestimmungen von einem solchen Spruch unberührt. -
Seite 14: Eg Konformitätserklärung
Mess- & Kalibriertechnik EG-Konformitätserklärung nach Richtlinie 94/9/EG (ATEX) Wir ecom instruments GmbH, erklären in alleiniger Verantwortung, dass unser Produkt auf welches sich diese Erklärung bezieht, den nachfolgenden Daten, Richtlinien und Normen entspricht: Name & Anschrift des Herstellers innerhalb der europäischen... -
Seite 15: Konformitätsaussage
15. Konformitätsaussage... - Seite 17 © The contents of this document, either in part or in their entirety, may not be reproduced, forwarded, distributed or saved in any way without ecom instruments GmbH prior written consent. The contents of this document are presented as they currently exist. ecom instruments...
