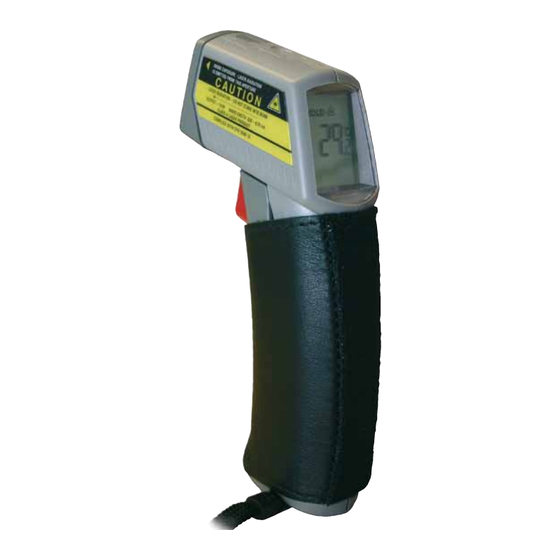

Ecom Instruments Ex-MP4 a Bedienungsanleitung

Das ex-mp4 a ist ein berührungsloses temperaturmessgerät für den industriellen einsatz
Vorschau ausblenden Andere Handbücher für Ex-MP4 a:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Ex-MP4 a
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ecom Instruments Ex-MP4 a

Inhaltszusammenfassung für Ecom Instruments Ex-MP4 a

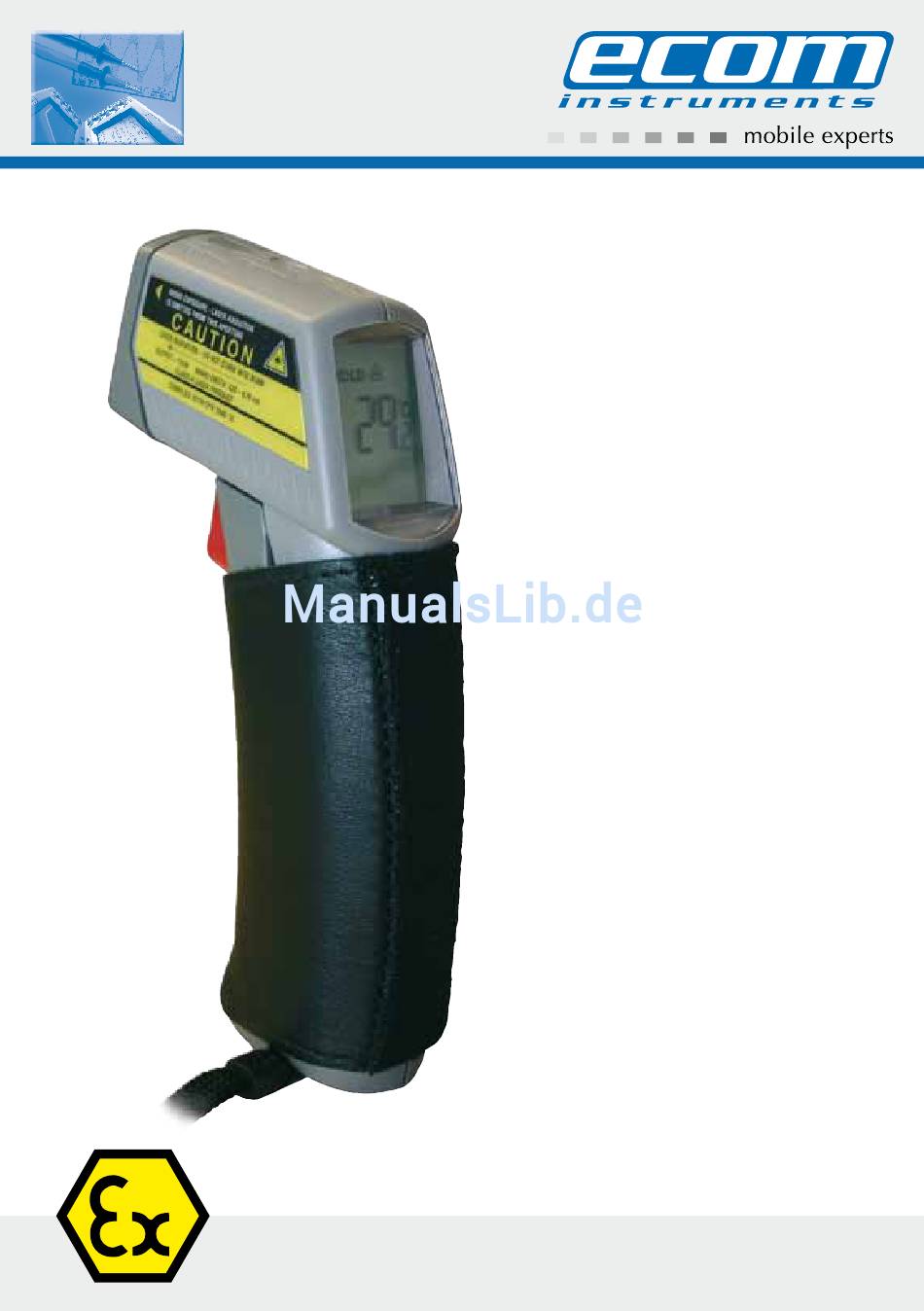

  • Seite 1 Ex-MP4 a Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Anwendung Sicherheitshinweise Fehler und unzulässige Belastungen Sicherheitsvorschriften 4.1 Besondere Bedingungen für Anwendung in Bereichen der Zone 0 Sicherheitshinweise Ex-Daten Technische Daten 7.1 Tabelle mit typgeprüften Batterien Funktionsbeschreibung / Bedienungshinweise 8.1 Arbeitsweise 8.2 Aufbauübersicht 8.3 Optisches Diagramm und Sichtfeld 8.4 Bedienung des Laserviesiers 8.5 Bedienung des Gerätes 8.6 Emissionsgrad 8.7 Batteriewechsel...

  • Seite 3: Anwendung

    - Das Mitführen von zusätzlichen Batterien ist im Ex-Bereich nicht zulässig. - Es dürfen nur typgeprüfte Batterien eingesetzt werden. - Das Gerät darf im explosionsgefährdeten Bereich nur in der zugehörigen Ledertasche 030280 betrieben werden. - Es darf nur von ecom instruments GmbH zugelassenes Zubehör verwendet werden.

  • Seite 4: Besondere Bedingungen Für Anwendung In Bereichen Der Zone

    - Das Gerät ist vor Wasser- und Staubeinwirkung zu schützen. 4.1 Besondere Bedingungen für Anwendung in Bereichen der Zone 0 Die Temperaturmessung mit dem Ex-MP4 a hinein in die Zone 0 ist nur unter Beachtung der folgenden Bedingungen erlaubt. 1. Das Ex-MP4 a darf selbst nicht in die Zone 0 eingebracht werden.

  • Seite 5: Technische Daten

    0102 8. Funktionsbeschreibung / Bedienungshinweise Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle Funktionen Ihres Ex-MP4 a kennen und nutzen können. Lesen Sie zu Ihrer Sicherheit und Information die Hinweise auf den folgenden Seiten! 8.1 Arbeitsweise Alle Objekte mit einer Temperatur über dem absoluten Nullpunkt strahlen infrarote Energie aus, welche sich mit Lichtgeschwindigkeit in alle Richtungen ausbreitet.

  • Seite 6: Aufbauübersicht

    (und nicht die reflektierte) Energie zur Berechnung des Messwertes herangezogen wird. Der größte Teil aller Anwendungen ist mit einem Emissionsgrad von 0,95 bemessen. Beim Ex-MP4 a ist er deshalb auf 0,95 eingestellt und kann nicht verändert werden. 8.2 Aufbauübersicht Anzeige Laser Meßtaste...

  • Seite 7: Bedienung Des Laserviesiers

    Bedeutung ist, sollte das Meßobjekt wenigstens doppelt so groß wie die Meßfleckgröße sein. 8.4 Bedienung des Laservisiers Die Laservisierung ist Bestandteil des Ex-MP4 a. Bitte lesen Sie den folgenden Abschnitt aufmerksam durch : Warnung ! Blicken Sie nicht direkt in den Laserstrahl! Gefahr von Augenschäden!

  • Seite 8: Emissionsgrad

    8.6 Emissionsgrad Die meisten organischen Materialien sowie lackierte und oxidierte Oberflächen besitzen einen Emissionsgrad von 0,95. Aus diesem Grund ist im Ex-MP4 a der Emissionsgrad auf 0,95 eingestellt und kann nicht verändert werden. Die Bestimmung der Temperaturen glänzender oder hochpolierter Metalloberflächen ergibt ungenaue Messwerte.

  • Seite 9: Fehlersuche

    GmbH werden zu unseren Lasten der Entsorgung zugeführt und nach der europäischen Richtlinie 2002/96/EG und dem deutschen Elektro-Gesetz vom 16.03.2005 kosten- frei entsorgt. Der Versand der Geräte zu ecom instruments GmbH geht auf Kosten des Versenders. Nach Artikel 1, §18 und Artikel 2 des Gesetzes zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren vom 25.

  • Seite 10: Reinigung, Wartung Und Lagerung

    - Zulässige Lagertemperaturen –20 °C bis +65 °C nicht unter- bzw. überschreiten! 12. Garantie und Haftung Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemeinen Geschäftsbedingungen eine Garantie von zwei Jahren auf Funktion und Material unter den angegebenen und zulässigen Betriebs- und Wartungsbedingungen. Ausgenommen hiervon sind alle Verschleißteile (z.B.
  • Seite 11 13. EG Konformitätserklärung Weitere Details zur Konformitätserklärung finden Sie unter folgender Internet-Adresse: http://www.ecom-ex.com im Produkt Downloadbereich.

  • Seite 12: Eg Konformitätserklärung

    Mess- & Kalibriertechnik EG-Konformitätserklärung nach Richtlinie 94/9/EG (ATEX) Wir ecom instruments GmbH, erklären in alleiniger Verantwortung, dass unser Produkt auf welches sich diese Erklärung bezieht, den nachfolgenden Daten, Richtlinien und Normen entspricht: Name & Anschrift des Herstellers innerhalb der europäischen...

  • Seite 13: Eg-Baumusterprüfbescheinigung

    14. EG-Baumusterprüfbescheinigung...
  • Seite 15 GmbH prior written consent. The contents of this document are presented as they currently exist. ecom instruments GmbH does not provide any express or tacit guarantee for the correctness or completeness of the contents of this document, including, but not restricted to, the tacit guarantee of market suitability or fitness for a specific purpose unless applicable laws or court decisions make liability mandatory.
