4.1.1 KABELVERLEGUNG jE NACH TüRAUFBAU

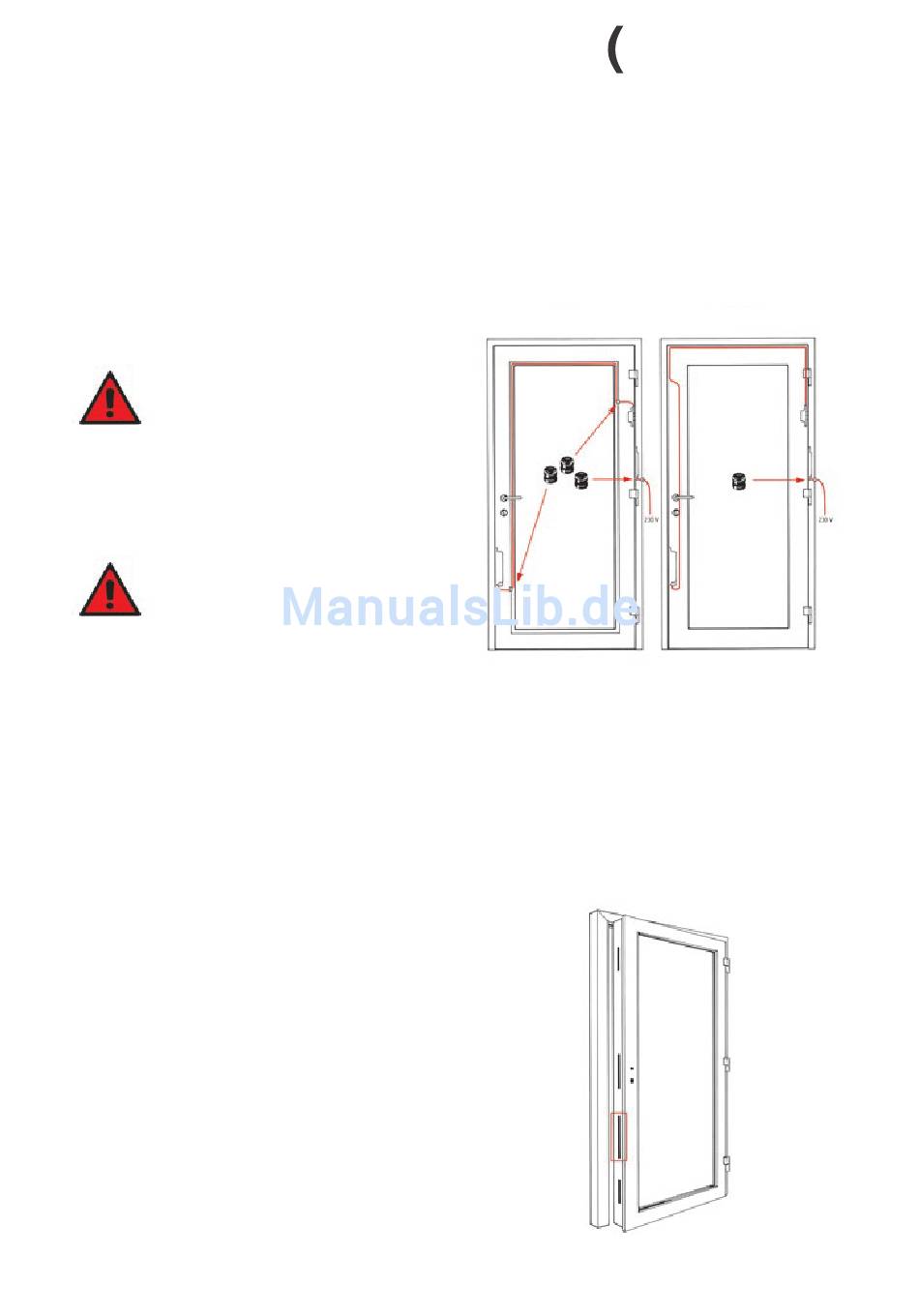

Variante A – z. B. für Kunststofftüren:
Kabelverlegung in der Euro-Nut.
Die Bohrung für die Kabeldurchführung ist
zu entgraten und durch Einsetzen einer
der mitgelieferten Kabelschutzbuchsen zu
schützen.
Variante B – z. B. für Aluminiumtüren:
Soll das Kabel statt in der Euro-Nut im Glasfalzbereich verlegt
werden, so wird eine Bohrung Ø 10 mm bis in den Glasfalz-
bereich gebohrt.
Die Bohrung für die Kabeldurchführung ist
zu entgraten und durch Einsetzen der mitge-
lieferten Kabelschutzbuchsen zu schützen.
Das 230 V Stromkabel ist ein Aufputzkabel. Bei der
Unterputzverlegung muss ein Leerrohr verwendet
werden. Der Türrahmen ist zu erden.
Bei den folgenden Montageschritten wird beispielhaft
die Kabelverlegung der Variante A beschrieben.
4.1.2 AUSFRäSUNG FüR DEN ELEKTRONISCHEN ANTRIEB IM TüRFLüGEL
Fräsung gemäß separater Fräszeichnung zwischen Haupt-
schloss und unterer Zusatzverriegelung
