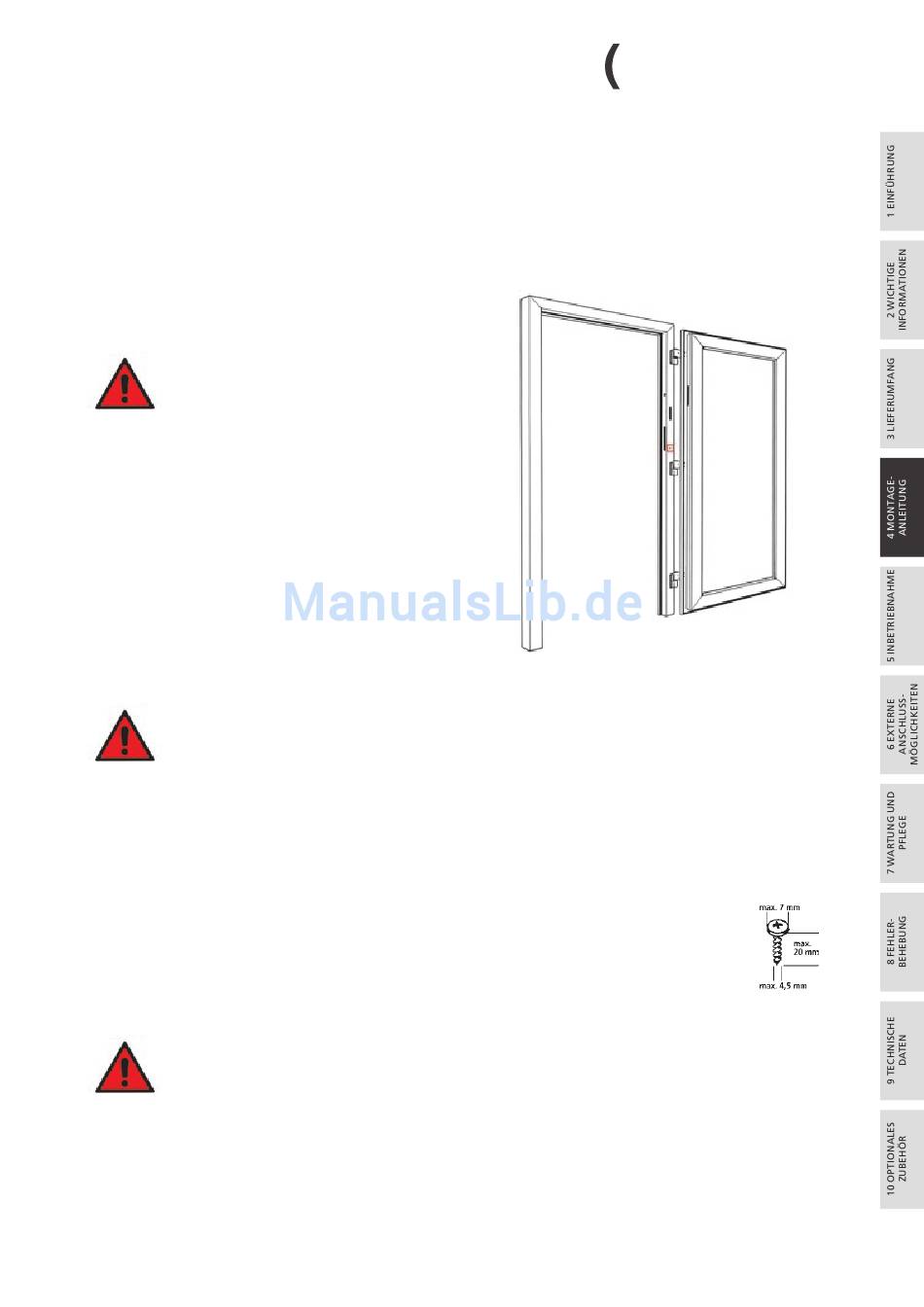

4.1.7 BOHRUNG FüR DAS 230 V KABEL
Bohrung gemäß separater Fräszeichnung auf der Profilrück-
seite innerhalb der Ausfräsung für das Schaltnetzteil
Diese Bohrung muss beidseitig, sorgfältig
entgratet werden! Zum Schutz des 230 V
Kabels die mitgelieferte Kabelschutzbuchse
in die Bohrung einsetzen. Das Kabel ist
gegen Aufscheuern zu schützen und gegen
Zugkräfte zu fixieren.

4.1.8 SICHERHEITSHINWEISE

Alle Fräsungen und Bohrungen müssen sorgfältig entgratet werden. Die Kabel sind in diesem Bereich
gegen Aufscheuern zu fixieren. Sämtliche Fräs- und Bohrspäne müssen sorgfältig aus den Profilen
entfernt werden.

4.1.9 SCHRAUBEN ZUR BEFESTIGUNG DER EINZELNEN BAUTEILE

Zur Befestigung sämtlicher Bauteile können herkömmliche Fensterbauschrauben mit einem Schrauben-
kopfdurchmesser von max. 7 mm und einem Schraubendurchmesser von max. 4,5 mm verwendet wer-
den. Die Kunststoffteile (Schaltnetzteil, Kontaktflächeneinheit etc.) sind mit Schrauben mit einer Länge
von max. 20 mm zu befestigen. Für die Befestigung der Metallteile (Stulpe, Schließteile etc.) ist die
Länge nach Bedarf wählbar.
Je nach Profilmaterial sind die Schraublöcher mit einem entsprechenden Bohrer vorzubohren.
Die Schrauben sind unbedingt von Hand anzuziehen (Drehmoment max. 1 Nm), da
einige Bauteile aus Kunststoff gefertigt sind und das zu starke Anziehen, z. B. durch
einen Akkuschrauber, zu Beschädigungen führen kann.
Es ist darauf zu achten, dass die Kontaktflächeneinheit mit der Stößelkontakt-
einheit exakt horizontal ausgerichtet ist.
