WWW.FUHR.DE Funk-Tastatur NB702N Montage-, Bedienungs- und Wartungsanleitung Diese Anleitung ist vom Monteur an den Betreiber weiterzugeben. www.fuhr.de...
5 Anlernenvorgänge .............................9 Anlernen des Funkgongs an die Tastatur für ein Klingelsignal ............9 Anlernen der Funk-Tastatur an die Steuerung ................10 Bildlegende Wichtiger Hinweis, Relevant für den bitte beachten. Montagebetrieb Relevant für den Anleitung in weiteren Sprachen, Endanwender siehe www.fuhr.de www.fuhr.de WWW.FUHR.DE...

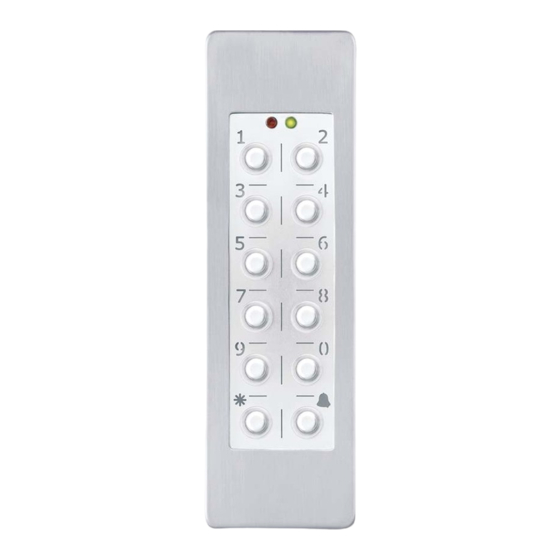

Die Funk-Tastatur NB702N ist ein hochsicheres und modernes Funk-Zutrittskontrollsystem mit 2-Kanal-Technik. Es ermöglicht die schlüssellose Öffnung von z.B. Türen, die mit den FUHR Motorschlössern autotronic 834, autotronic 836 oder multitronic 881 ausgestattet sind. Die Öffnung erfolgt über einen individuellen 4- bis 8-stelligen Öffnungscode.
Kanal 1 für die Ansteuerung der multitronic/autotronic-Eingangstür Kanal 2 für die Ansteuerung einer weiteren multitronic /autotronic-Tür oder eines motorischen Garagentoran- triebs in Kombination mit einem FUHR-Funk empfänger Stromausfall Ein Stromausfall hat keine Auswirkungen auf die gespeicherten Codes, diese bleiben erhalten. Ein automatisches Öffnen der Tür erfolgt nicht.
• 4 Befestigungsschrauben 3 x 20 mm für Holz + Bitte beachten Sie die korrekte Polung (+/-) Kunststoff zur Spannungsquelle! • Montage-, Bedienungs- und Wartungsanleitung Funk-Tastatur NB702N auf der Türaußenseite Kabel (bereits montiert) Kabel (im Lieferumfang enthalten) Fräsmaße/Bohrschablone...
100 m (Freifeld) Abmessung des Gehäuses: 100 x 36 x 14 mm (H x B x T) Abmessung der Blende: 125 x 40 x 2 mm (H x B x T) Länge der 12 V DC-Leitung: 1.600 mm WWW.FUHR.DE...
Bestätigen Sie mit der Programmiertaste . Die grüne und rote LED erlöschen. 10. Der neue Mastercode wurde nun erfolgreich gespeichert! Bitte notieren Sie sich den Mastercode sorgfältig und bewahren ihn gut geschützt auf! Bei Verlust dieses Mastercodes können Sie das Gerät nicht mehr umprogrammieren! WWW.FUHR.DE...
Öffnungssignal absenden. Dadurch kann z.B. das Garagentor gestoppt oder seine Bewegungsrichtung um- gedreht werden, ohne dass erneut der Öffnungscode eingegeben werden muss. Circa 5 Sekunden nach dem letzten Tastendruck erlischt die grüne LED und die Funk-Tastatur ist wieder im Energiesparmodus. WWW.FUHR.DE...
Anlernenvorgänge Anlernen des Funkgongs an die Tastatur für ein Klingelsignal Um die Klingeltaste der Tastatur nutzen zu können, benötigen Sie den optionalen FUHR Steckdosen-Funkgong NZ80122. Gehen Sie für die Einrichtung des Klingelsignals wie folgt vor: Stecken Sie den Funkgong in eine handelsübliche Schuco-Steckdose.
Hinweis: Schritt 3 und 4 müssen innerhalb von 20 Sekunden erfolgen. Wird das Zeitfenster über- schritten, wird der Anlernvorgang abgebrochen. Beginnen Sie dann bei Schritt 1. multitronic/autotronic- Funkempfangsmodul Master-Funkschlüssel Master-Funkschlüssel Steuerung mit Funkemp- für Steuerung oder für Steuerung oder fänger Funkempfangsmodul Funkempfangsmodul 3-Kanal 4-Kanal A Programmiertaste B grüne LED C rote LED WWW.FUHR.DE...
