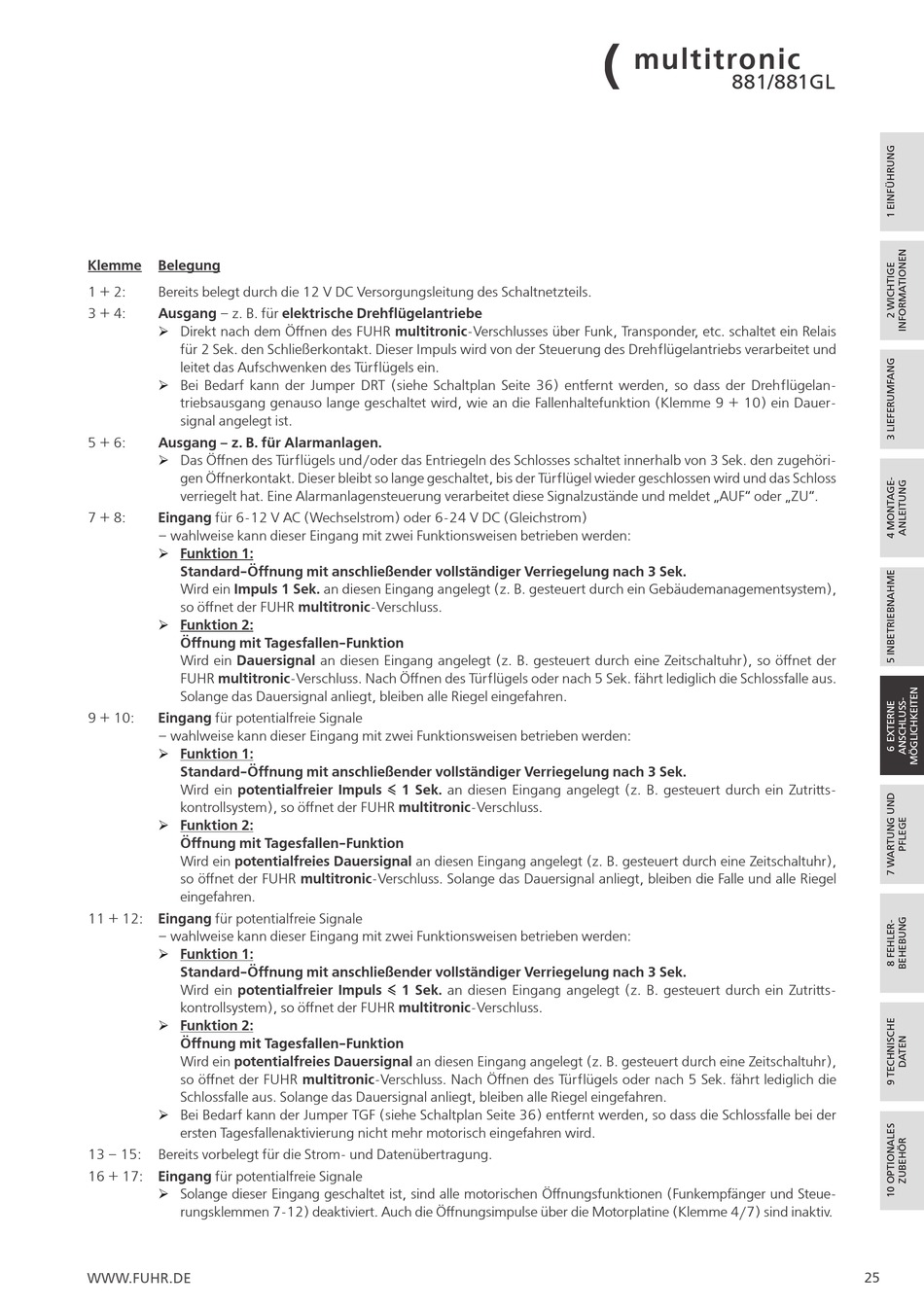

Klemme Belegung
1 + 2: Bereits belegt durch die 12 V DC Versorgungsleitung des Schaltnetzteils.
3 + 4: Ausgang – z. B. für elektrische Drehflügelantriebe
 Direkt nach dem Öffnen des FUHR multitronic-Verschlusses über Funk, Transponder, etc. schaltet ein Relais
für 2 Sek. den Schließerkontakt. Dieser Impuls wird von der Steuerung des Drehflügelantriebs verarbeitet und
leitet das Aufschwenken des Türflügels ein.
 Bei Bedarf kann der Jumper DRT (siehe Schaltplan Seite 36) entfernt werden, so dass der Drehflügelan-
triebsausgang genauso lange geschaltet wird, wie an die Fallenhaltefunktion (Klemme 9 + 10) ein Dauer-
signal angelegt ist.
5 + 6: Ausgang – z. B. für Alarmanlagen.
Das Öffnen des Türflügels und/oder das Entriegeln des Schlosses schaltet innerhalb von 3 Sek. den zugehöri-

gen Öffnerkontakt. Dieser bleibt so lange geschaltet, bis der Türflügel wieder geschlossen wird und das Schloss
verriegelt hat. Eine Alarmanlagensteuerung verarbeitet diese Signalzustände und meldet „AUF" oder „ZU".
7 + 8: Eingang für 6-12 V AC (Wechselstrom) oder 6-24 V DC (Gleichstrom)
– wahlweise kann dieser Eingang mit zwei Funktionsweisen betrieben werden:
 Funktion 1:
Standard-Öffnung mit anschließender vollständiger Verriegelung nach 3 Sek.
Wird ein Impuls 1 Sek. an diesen Eingang angelegt (z. B. gesteuert durch ein Gebäudemanagement system),
so öffnet der FUHR multitronic-Verschluss.
Funktion 2:

Öffnung mit Tagesfallen-Funktion
Wird ein Dauersignal an diesen Eingang angelegt (z. B. gesteuert durch eine Zeitschaltuhr), so öffnet der
FUHR multitronic-Verschluss. Nach Öffnen des Türflügels oder nach 5 Sek. fährt lediglich die Schlossfalle aus.
Solange das Dauersignal anliegt, bleiben alle Riegel eingefahren.
9 + 10: Eingang für potentialfreie Signale
– wahlweise kann dieser Eingang mit zwei Funktionsweisen betrieben werden:
Funktion 1:

Standard-Öffnung mit anschließender vollständiger Verriegelung nach 3 Sek.
Wird ein potentialfreier Impuls ≤ 1 Sek. an diesen Eingang angelegt (z. B. gesteuert durch ein Zutritts-
kontrollsystem), so öffnet der FUHR multitronic-Verschluss.
 Funktion 2:
Öffnung mit Tagesfallen-Funktion
Wird ein potentialfreies Dauersignal an diesen Eingang angelegt (z. B. gesteuert durch eine Zeitschaltuhr),
so öffnet der FUHR multitronic-Verschluss. Solange das Dauersignal anliegt, bleiben die Falle und alle Riegel
eingefahren.
Eingang für potentialfreie Signale
11 + 12:
– wahlweise kann dieser Eingang mit zwei Funktionsweisen betrieben werden:
Funktion 1:

Standard-Öffnung mit anschließender vollständiger Verriegelung nach 3 Sek.
Wird ein potentialfreier Impuls ≤ 1 Sek. an diesen Eingang angelegt (z. B. gesteuert durch ein Zutritts-
kontrollsystem), so öffnet der FUHR multitronic-Verschluss.
 Funktion 2:
Öffnung mit Tagesfallen-Funktion
Wird ein potentialfreies Dauersignal an diesen Eingang angelegt (z. B. gesteuert durch eine Zeitschaltuhr),
so öffnet der FUHR multitronic-Verschluss. Nach Öffnen des Türflügels oder nach 5 Sek. fährt lediglich die
Schlossfalle aus. Solange das Dauersignal anliegt, bleiben alle Riegel eingefahren.
 Bei Bedarf kann der Jumper TGF (siehe Schaltplan Seite 36) entfernt werden, so dass die Schlossfalle bei der
ersten Tagesfallenaktivierung nicht mehr motorisch eingefahren wird.
13 – 15: Bereits vorbelegt für die Strom- und Datenübertragung.
16 + 17: Eingang für potentialfreie Signale
 Solange dieser Eingang geschaltet ist, sind alle motorischen Öffnungsfunktionen (Funkempfänger und Steue-
rungsklemmen 7-12) deaktiviert. Auch die Öffnungsimpulse über die Motorplatine (Klemme 4/7) sind inaktiv.
