Anwendungsbereich in Schaltanlagen
Über einen Serial Hub 7XV5655-0BA00 mit fester IP-Adresse können ein oder mehrere
SIPROTEC-Schutzgeräte über ein Ethernet-Netzwerk serielle Daten austauschen.
Auf den Bedien-PC's wird mit einem Konfigurationstool je ein virtueller COM-Port mit der
IP-Adresse eines Serial Hub verknüpft. Anschließend können mit DIGSI 4 über den
virtuellen COM-Port alle am damit verknüpften Serial Hub angeschlossenen Schutzgeräte
direkt bedient werden.
Der Anschluss des Schutzgerätes an den Serial Hub erfolgt über die serielle Schnittstelle.
Als serielle Schnittstelle stehen entweder RS232 oder RS485 (gemeinsamer
Steckverbinder) sowie LWL zur Verfügung. Die seriellen Daten werden im Serial Hub als
Nutzdaten in das UDP - Protokoll konvertiert und über das TCP/IP- Ethernetnetzwerk
übertragen.
Der Anforderung einer normkonformen, lückenlosen Übertragung von seriellen DIGSI
oder IEC 60870-5-103/101 Telegrammen über das Netzwerk wird entsprochen, indem der
Serial Hub in den seriellen Telegrammverkehr hineinhört und die seriellen IEC-Telegramme
blockweise verpackt über das Ethernet schickt. Die Daten werden vollduplex bzw.
halbduplex (RS485) übertragen. Die seriellen Steuerleitungen werden nicht unterstützt. Der
Serial Hub kann mit Passwortschutz konfiguriert werden.
Die Konfiguration des Serial Hub erfolgt durch das im Lieferumfang enthaltene
Konfigurationstool.
WAN
up
Config-Tool
DIGSI 4
Stationsrechner für
Schutzbedienung
und Konfiguration
der Ethernet-Modems

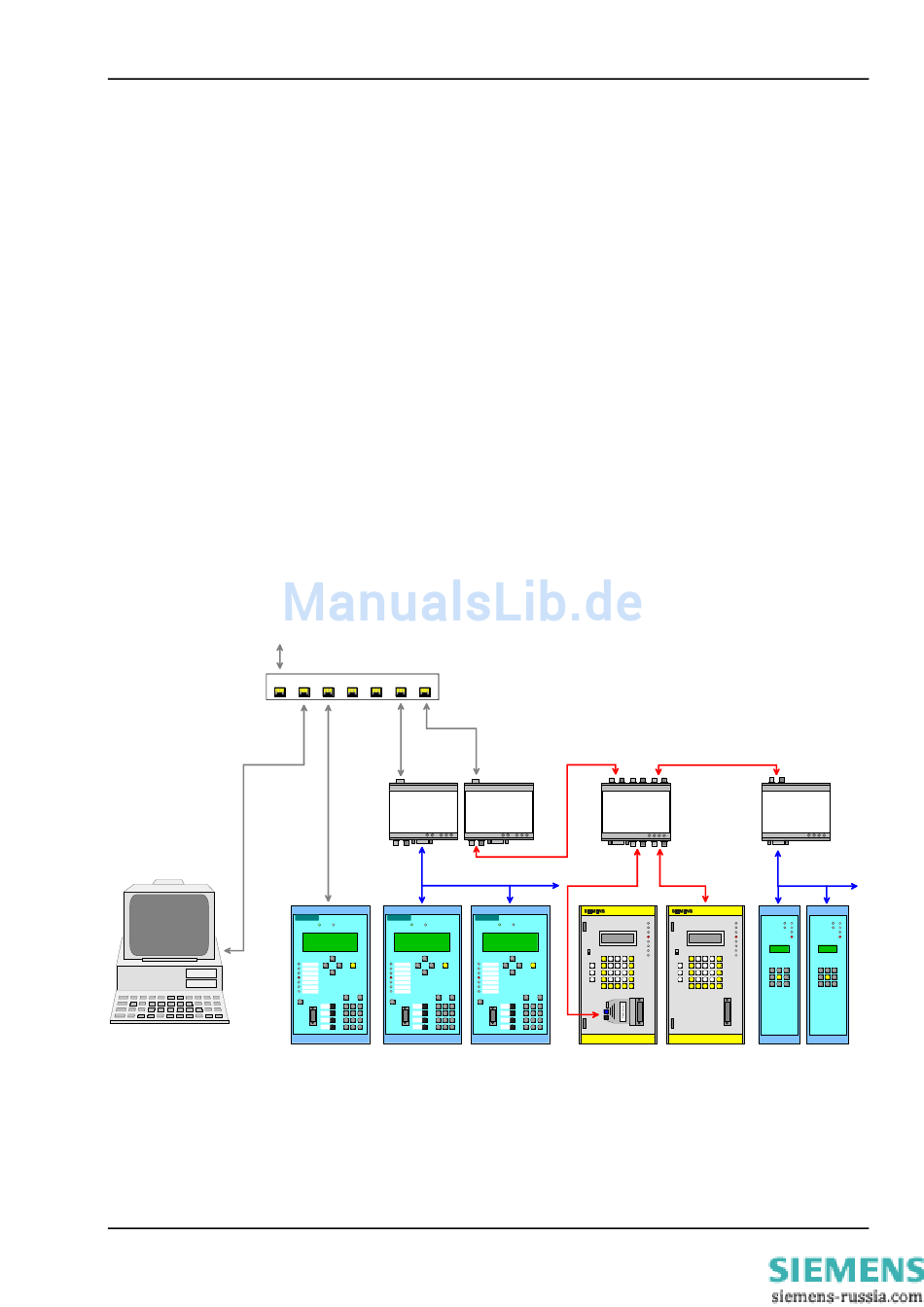

Bild 2 : Serial Hub , Anwendungsbereich in Schaltanlagen
9 / 53
Router / Switch
1 2 3 4 5 6
LAN
Ethernet Patch-Kabel
Anlagen-
Hub 1
Ethernet-
Hub
7XV5655
RS485-Buskabel 7XV5103
SIPROTEC SIPROTEC
SIEMENS SIEMENS
RUN ERROR RUN ERROR
L1 402,1A Max450.1A L1 402,1A Max450.1A
L2 402,1A Max450.1A L2 402,1A Max450.1A
L3 402,1A Max450.1A L3 402,1A Max450.1A
E 00.0A E 00.0A
Anr. L1 Anr. L1
Anr. L2 Anr. L2
Anr. L3 Anr. L3
Anr. Erde Anr. Erde
Automat Automat
SIPROTEC 4 Max. 31 SIPROTEC 3/4 Geräte
mit Ethernet- mit RS485-Schnittstelle
schnittstelle
LWL-Kabel 6XV8100
Anlagen-
Hub 2
INPUT
Ethernet- Mini-Stern-
Hub
koppler
7XV5655 7XV5450
SIPROTEC
SIEMENS
RUN ERROR
L1 402,1A Max450.1A
L2 402,1A Max450.1A
L2 402,1A Max450.1A L3 402,1A Max450.1A
L3 402,1A Max450.1A
E 00.0A
Anr. L1
Anr. L2
Anr. L3
Anr. Erde
Automat
Max. 4 SIPROTEC 3 Geräte
mit optischer Schnittstelle
C53000-G1100-C174-3
7XV5655-0BA00
®-
RS485-LWL
Konverter
7XV5650
7XV5103
SIEMENS SIEMENS
RUN RUN
ERROR ERROR
L2 402,1A Max450.1A
L3 402,1A Max450.1A
Anr. L1 Anr. L1
Anr. L2 Anr. L2
Max. 31 SIPROTEC 3
Geräte mit
RS485-Schnittstelle
