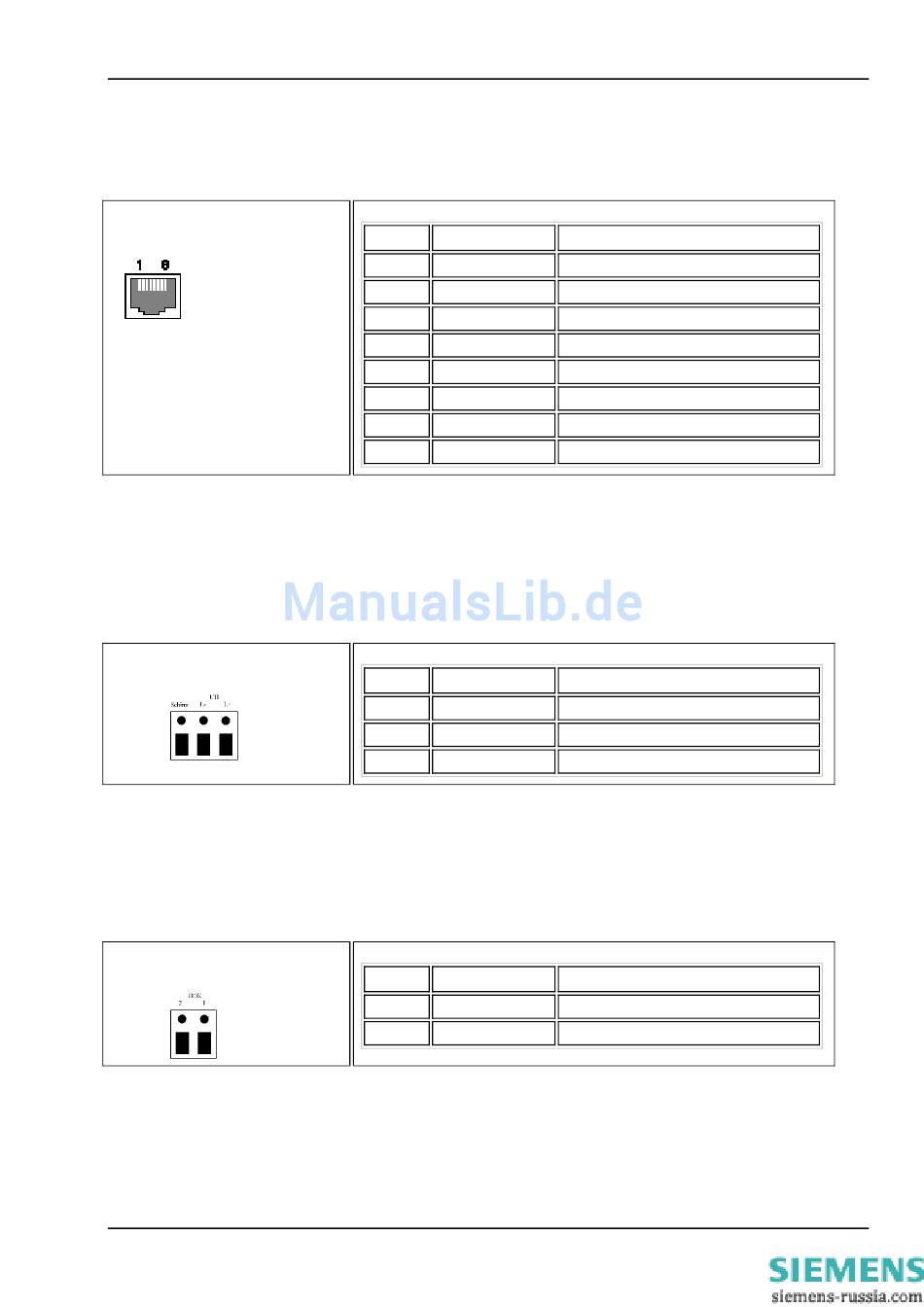

Ethernetschnittstelle
Ethernetstecker
RJ 45
Steckeranschluss Ethernet RJ45
Hilfsspannung und Erdanschluss
3-poliger Klemmenblock
Das Gerät verfügt über einen internen Verpolungsschutz für U
GOK-Kontakt
2-poliger Klemmenblock
43 / 53
Pin Name
1 TX+
2 TX-
3 RX+
4 n/c
5 n/c
6 RX-
7 n/c
8 n/c
Pin Name
1 L+
2 L-
3 Erde
Pin Name
1 GOK
2 GOK-NC
7XV5655-0BA00
Beschreibung
Transmit Data+
Transmit Data-
Receive Data+
Nicht verwendet
Nicht verwendet
Receive Data-
Nicht verwendet
Nicht verwendet
Beschreibung
U +
H
U -
H
Schutzerde
.
H
Beschreibung
Pot.frei GOK
Pot.frei GOK-NC
C53000-G1100-C174-3
