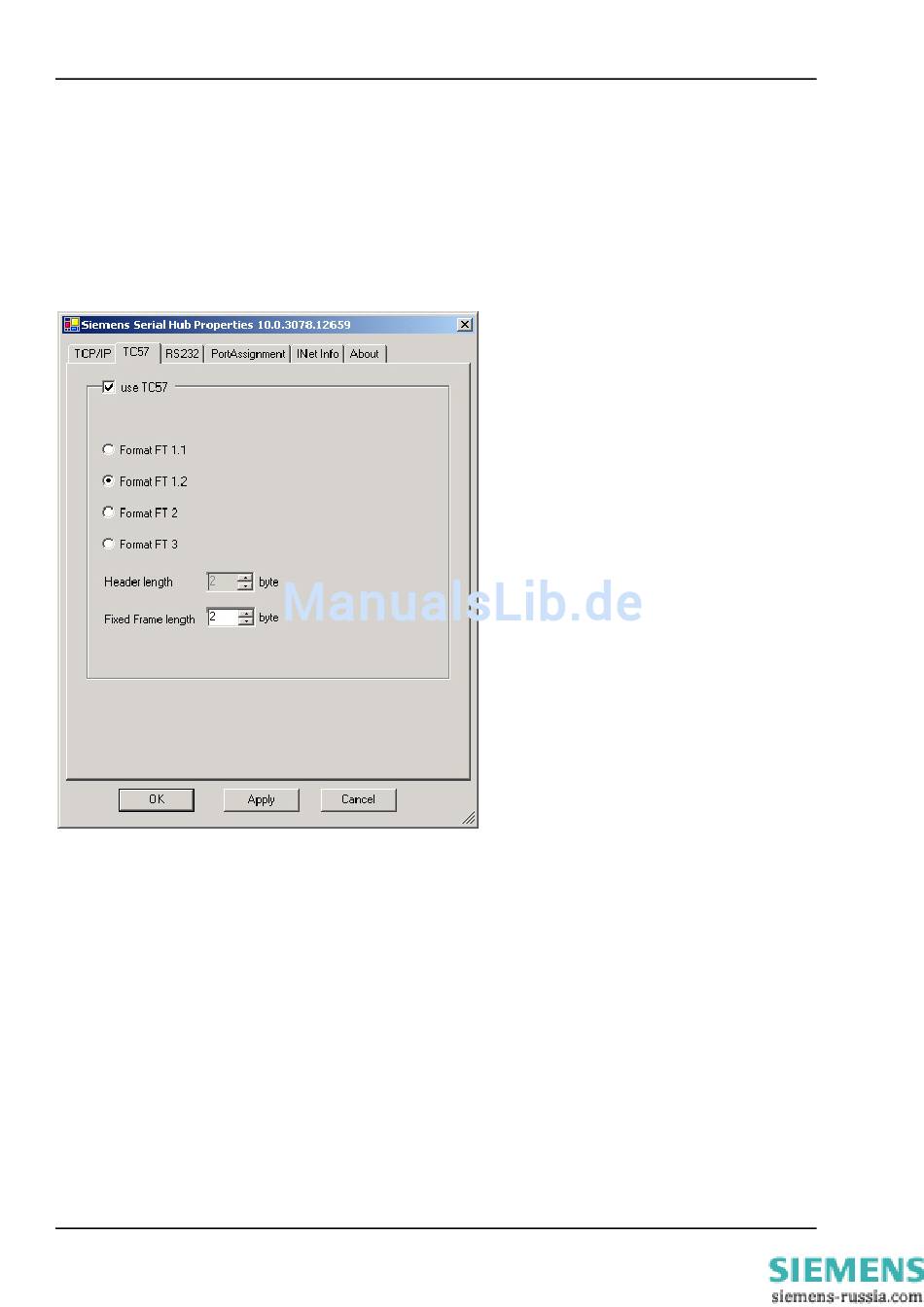

TC57-Einstellungen (Ethernet)
Wird über die RS232-Schnittstelle ein Telegramm im TC57 Format empfangen, dann wird
es sofort über das Ethernet geschickt ohne auf ein „time out" zu warten. Dieses Verfahren
erhöht die Performance der Verbindung deutlich und garantiert die lückenfreie Übertragung
von Telegrammen.
Der Anwender muss das gewünschte Format auswählen und die Werte für „Fixed frame
length" und „Header length" eingeben.
Der Wert im Edit Feld „Fixed frame length" liegt zwischen 2 und 255 Byte.
Der Wert im Edit Feld „Header length" liegt zwischen 2 und 14 Byte. Dieser Wert bezieht
sich nur auf „Benutzerdaten" vom Header.
Hinweis: Für die Protokolle IEC60870-5-103, VDEW bzw. für das von DIGSI® verwendete
Protokoll wird das Format FT 1.2 (Header length = 0 byte und Fixed Frame length = 2 byte)
benötigt.
34 / 53
7XV5655-0BA00
Die Norm IEC 60870–5–1 und IEC
60870–5–2 definiert vier Standard-
Frame - Formate für die
Verbindungsschicht.
Dies sind:
TC57 Format FT 1.1
TC57 Format FT 1.2
TC57 Format FT 2
TC57 Format FT 3
Die Frame-Formate FT 1.2, FT 2
und FT 3 haben einen Frame mit
fester Länge.
Der Frame mit der variablen Länge
für FT 2 und FT 3 hat einen Header
mit fester Länge. Dieser enthält
„Start Charakter", „Länge",
„Benutzerdaten" und
„Kontrollsumme".
C53000-G1100-C174-3
