Deutsch
•
Wenn Sie das Nexus Netzwerk-Kabel kürzen wollen, entfernen Sie den 4-poligen
Stecker, und schneiden das Kabel ab. Entfernen Sie ca. 35mm des Kabelmantels.
Entfernen Sie ca. 6mm der Isolierung der 3 isolierten Adern. Pressen Sie auf alle 4
Adern mit einer Flachzange Adernendhülsen auf.
•
Stecken Sie die 4 Adern entsprechend der Farbgebung wieder in den 4-poligen
Stecker. Fetten Sie die Anschlüsse wie dargestellt mit Silikon-Paste ein.
•

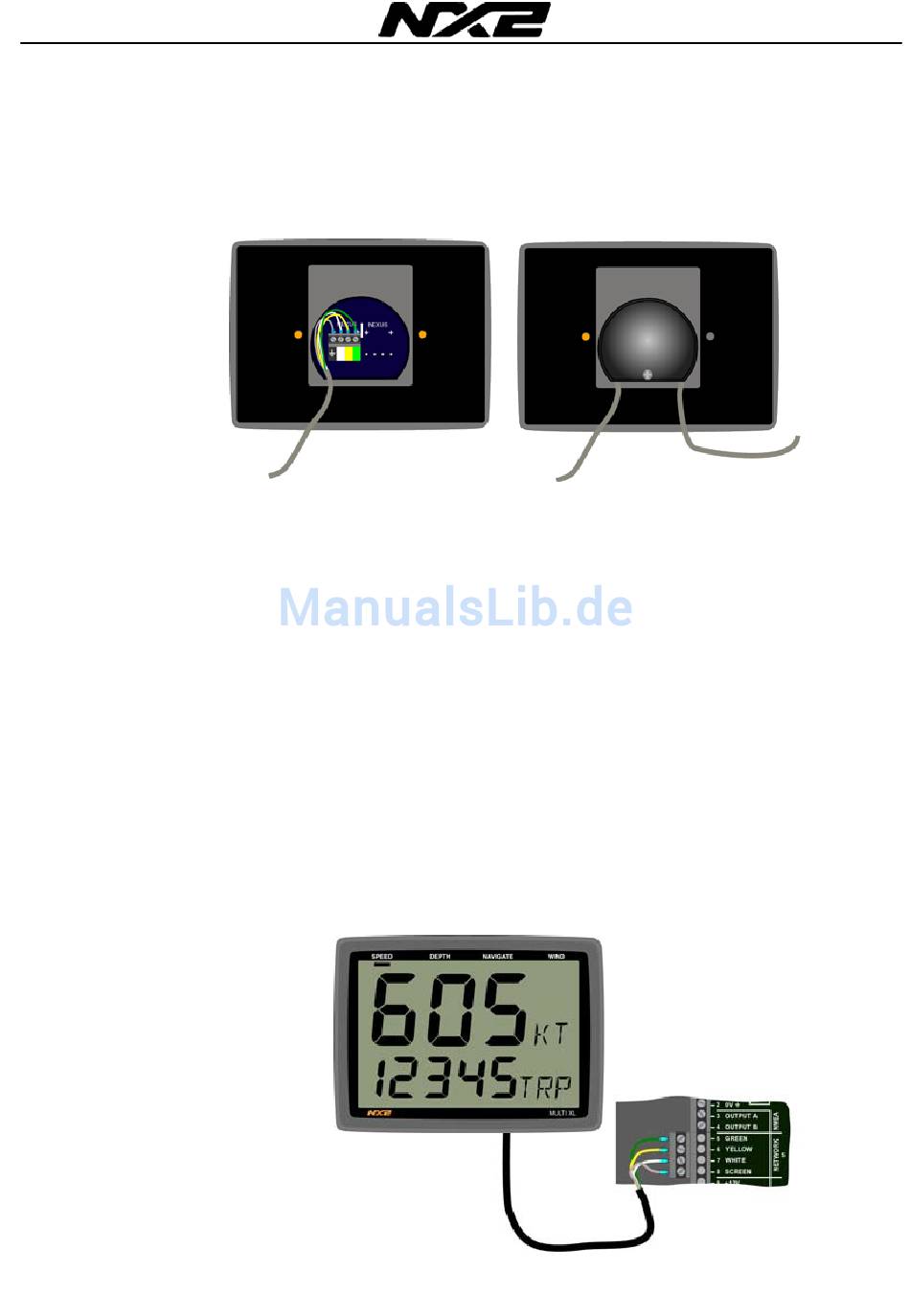

Fetten Sie die Anschlussnadeln des Gerätes mit Silikon-Paste ein und stecken Sie
den 4-poligen Spezialstecker auf die Nadeln. Drücken Sie das Kabel in die Kabel-
führung.
•
Befestigen Sie die Abdeckung der Instrumentenrückseite mit Hilfe der Befesti-
gungsschraube.
Achtung: Das Einfetten mit Silikon-Paste ist notwendig, um Korrosion zu vermeiden.
2.2
Anschluss an den NX2 Server oder andere NX2 Instrumente
Die Kabel zum Anschluss an ein anderes NX2 Instrument oder an den NX2 Server sind
werksseitig bereits mit den 4-poligen Steckern versehen. Verbinden Sie die Geräte
bzw. den Server mit diesen Kabeln.
Wenn Ihre Installation es erfordert, können Sie auch von einem Gerät auch zwei oder
mehrere andere Geräte anschließen. Befestigen Sie in diesem Fall mehrere Kabel an
einem 4-poligen Stecker.
Am Server erfolgt der Anschluss der Instrumentenkabel auf der linken Seite an dem mit
der Nummer 5 markierten Anschluss (Pin 5 bis 8).
Wenn Sie das Multi XL an einer Masthalterung benutzen, befestigen Sie die rückwärti-
ge Schutzkappe am Instrument.
Die Installation Ihres
Anzeigegerätes ist fertig
8-14
MULTI XL
