MULTI XL
4.3
Instrumentenbeschreibung
4.3.1

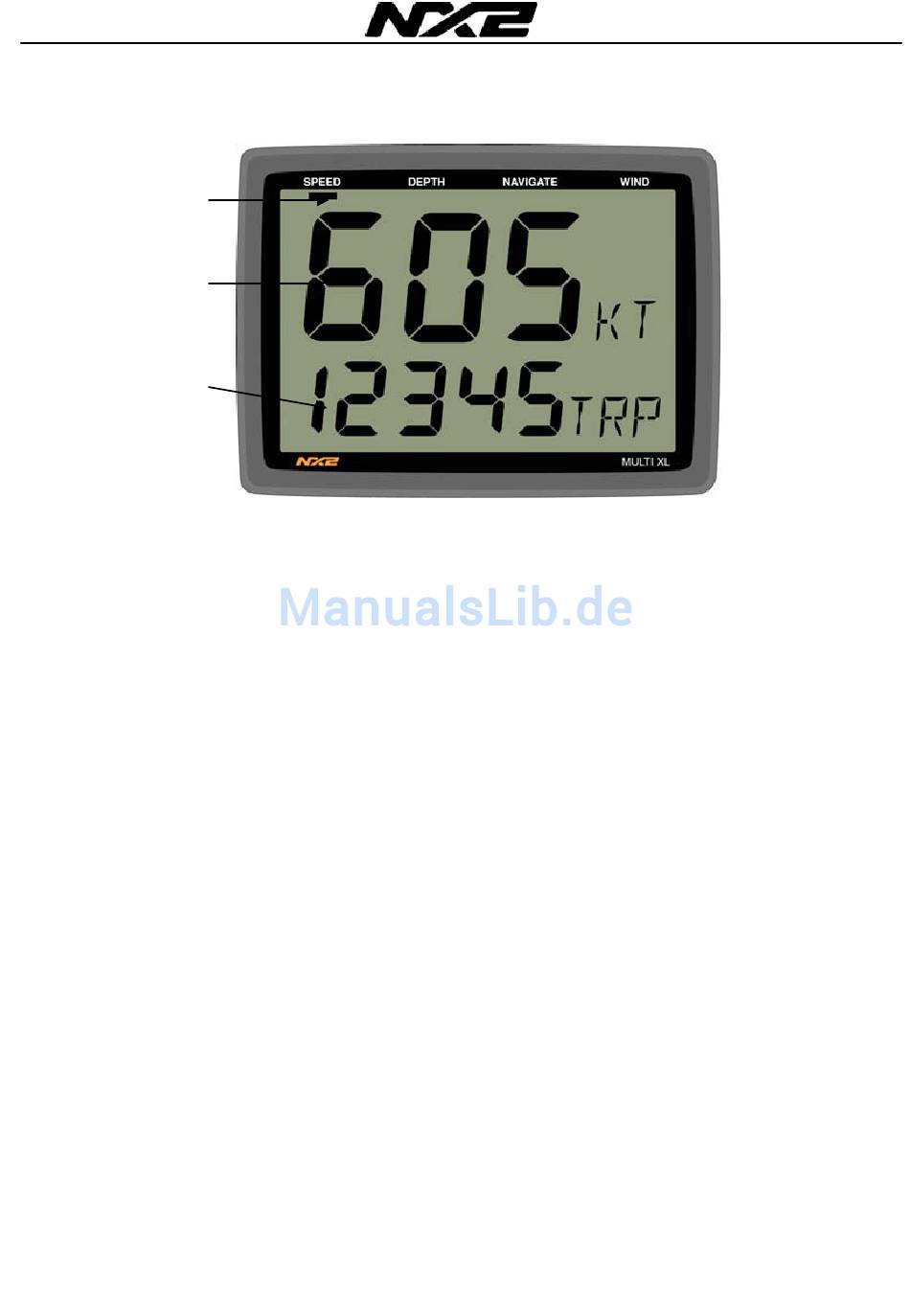

Instrument Anzeige
Die Anzeige besteht aus zwei Zeilen: Der Haupt-Funktion mit 46.2 mm hohen Zeichen
in der oberen und der Unter-Funktion mit 22.5 mm hohen Zeichen in der unteren Zeile.
4.3.2
Anzeigebereiche
Die Daten werden auf dem Multi XL Instrument in 4 Bereiche dargestellt. Oberhalb der
Anzeige stehen die Bezeichnungen der Bereiche:
SPEED, DEPTH, NAVIGATE and WIND.
Der gewählte Anzeigebereich wird durch das Symbol am oberen Rand der Anzeige
markiert.
4.3.3
Instrument Funktionen
Haupt-Funktion: Die Haupt-Funktion von jedem Anzeigebereich wird automatisch bei
Auswahl dieses Bereiches angezeigt.
Unter-Funktion: Zu jeder Haupt-Funktion gehört eine Gruppe von Unter-Funktionen.
Diese werden durch Drücken von MINUS oder PLUS ausgewählt.
Die Anzeige kann individuell gestaltet werden (siehe Kapitel 10).
4.3.4
Betriebsarten
Instrument:
Geräteeinstellungen: Einstellung für das Multi XL Instrument oder das NX2 Netzwerk
Eingaben:
Normale Bedienung / Benutzung als Instrument
Eingabe / Veränderung von Werten (diese blinken)
8-17
