Deutsch
2.5

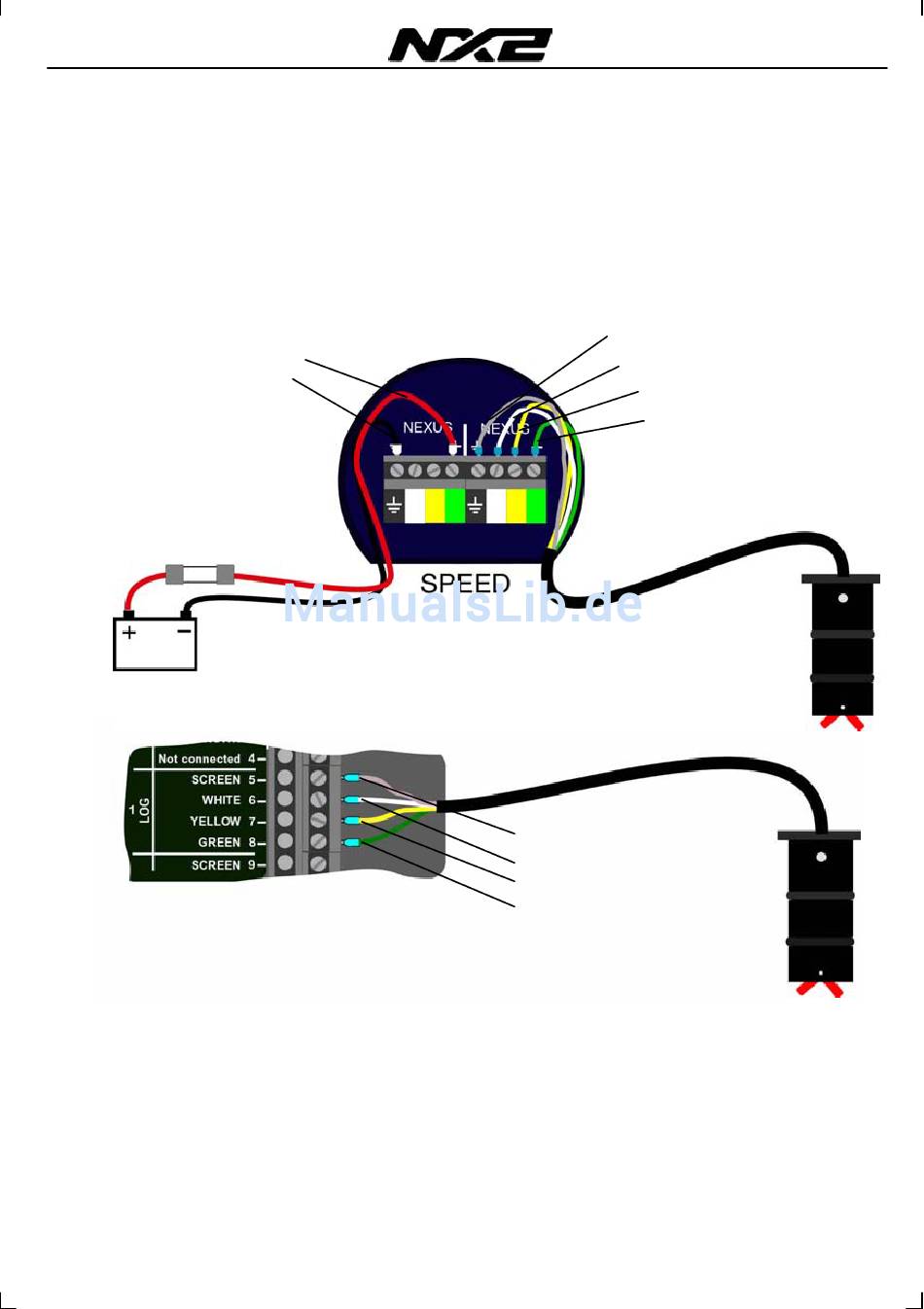

Anschluss der Kabel ohne Nexus Netzwerk

Bei Einsatz des NX2 Speed als Einzelanlage werden Log-Geber und Stromversorgung
direkt an das Instrument angeschlossen.
1. Schliessen Sie den Log-Geber wie dargestellt an das Instrument an
2. Schliessen Sie das Instrument an die Bordnetzbatterie/Elektroverteilung an. Mon-
tieren Sie unbedingt eine 3 Ampere-Sicherung zwischen Batterie und Instrument.
3. Das Instrument verfügt NICHT über einen Ein-/Ausschalter. Montieren Sie einen
entsprechenden Schalter in der Stromleitung.
Schwartz
3A Sich

2.5.1 Anschluss des Log-Geber an den Server

Der Log-Geber wird mit dem Anschluss-Stecker auf der rechten Seite des Servers
entsprechend
angeschlossen.
Rot
der Farbcodierung
Schirm
weiss
gelb
grün
an die mit LOG
3-14
Schirm
Weiss
Gelb
Grün
bezeichneten Klemmen
SPEED
