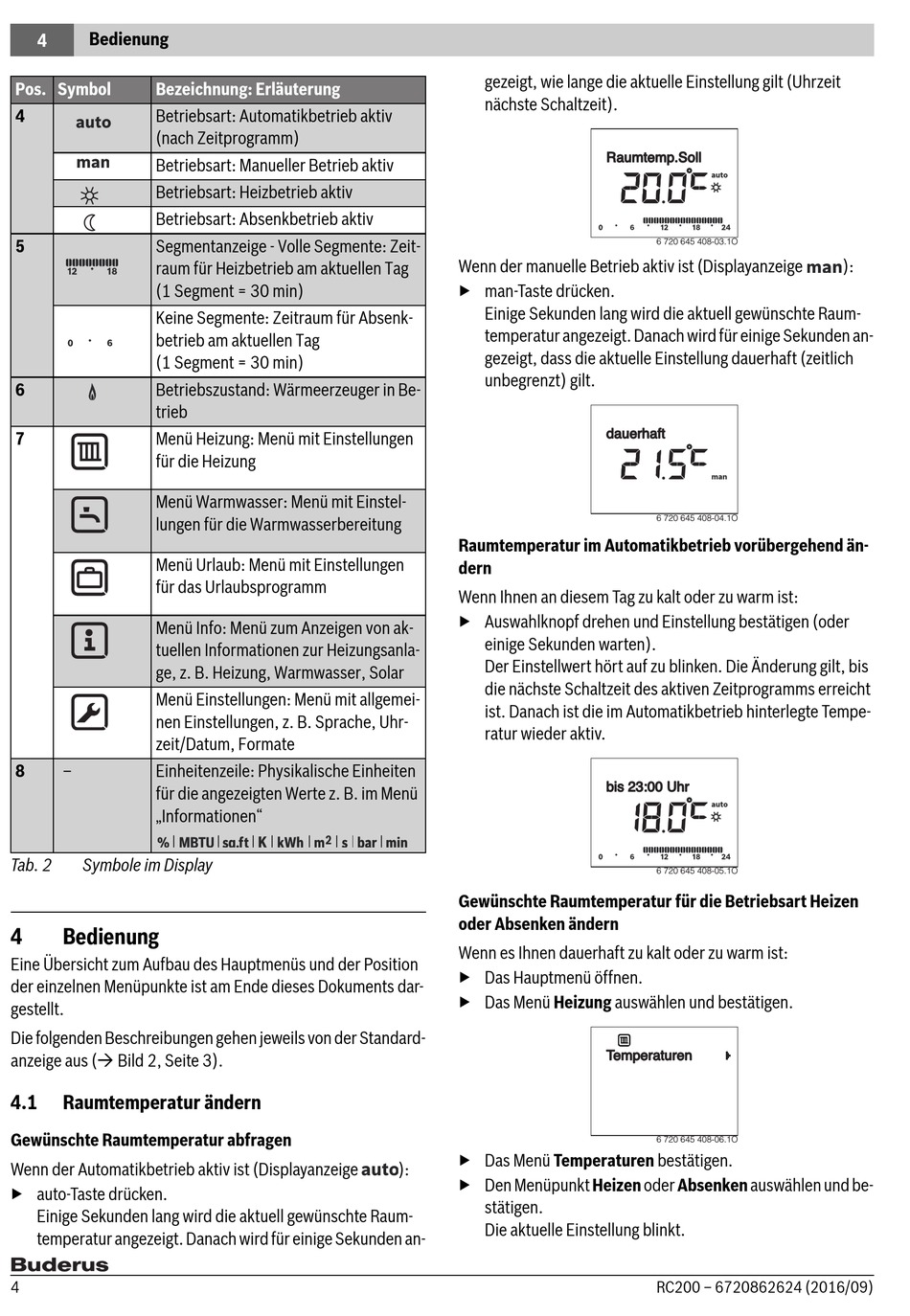

Bedienung; Raumtemperatur Ändern - Buderus RC200 Bedienungsanleitung

Bedienung

4
Pos. Symbol Bezeichnung: Erläuterung
4
Betriebsart: Automatikbetrieb aktiv
(nach Zeitprogramm)
Betriebsart: Manueller Betrieb aktiv
Betriebsart: Heizbetrieb aktiv
Betriebsart: Absenkbetrieb aktiv
5 Segmentanzeige - Volle Segmente: Zeit-
raum für Heizbetrieb am aktuellen Tag
(1 Segment = 30 min)
Keine Segmente: Zeitraum für Absenk-
betrieb am aktuellen Tag
(1 Segment = 30 min)
6 Betriebszustand: Wärmeerzeuger in Be-
trieb
7 Menü Heizung: Menü mit Einstellungen
für die Heizung
Menü Warmwasser: Menü mit Einstel-
lungen für die Warmwasserbereitung
Menü Urlaub: Menü mit Einstellungen
für das Urlaubsprogramm
Menü Info: Menü zum Anzeigen von ak-
tuellen Informationen zur Heizungsanla-
ge, z. B. Heizung, Warmwasser, Solar
Menü Einstellungen: Menü mit allgemei-
nen Einstellungen, z. B. Sprache, Uhr-
zeit/Datum, Formate
8 – Einheitenzeile: Physikalische Einheiten
für die angezeigten Werte z. B. im Menü
„Informationen"
Tab. 2 Symbole im Display
4 Bedienung
Eine Übersicht zum Aufbau des Hauptmenüs und der Position
der einzelnen Menüpunkte ist am Ende dieses Dokuments dar-
gestellt.
Die folgenden Beschreibungen gehen jeweils von der Standard-
anzeige aus ( Bild 2, Seite 3).
4.1 Raumtemperatur ändern
Gewünschte Raumtemperatur abfragen
Wenn der Automatikbetrieb aktiv ist (Displayanzeige
▶ auto-Taste drücken.
Einige Sekunden lang wird die aktuell gewünschte Raum-
temperatur angezeigt. Danach wird für einige Sekunden an-
4
gezeigt, wie lange die aktuelle Einstellung gilt (Uhrzeit
nächste Schaltzeit).
Wenn der manuelle Betrieb aktiv ist (Displayanzeige
▶ man-Taste drücken.
Einige Sekunden lang wird die aktuell gewünschte Raum-
temperatur angezeigt. Danach wird für einige Sekunden an-
gezeigt, dass die aktuelle Einstellung dauerhaft (zeitlich
unbegrenzt) gilt.
Raumtemperatur im Automatikbetrieb vorübergehend än-
dern
Wenn Ihnen an diesem Tag zu kalt oder zu warm ist:
▶ Auswahlknopf drehen und Einstellung bestätigen (oder
einige Sekunden warten).
Der Einstellwert hört auf zu blinken. Die Änderung gilt, bis
die nächste Schaltzeit des aktiven Zeitprogramms erreicht
ist. Danach ist die im Automatikbetrieb hinterlegte Tempe-
ratur wieder aktiv.
Gewünschte Raumtemperatur für die Betriebsart Heizen
oder Absenken ändern
Wenn es Ihnen dauerhaft zu kalt oder zu warm ist:
▶ Das Hauptmenü öffnen.
▶ Das Menü Heizung auswählen und bestätigen.
▶ Das Menü Temperaturen bestätigen.
):
▶ Den Menüpunkt Heizen oder Absenken auswählen und be-
stätigen.
Die aktuelle Einstellung blinkt.
Raumtemp.Soll Raumtemp.Soll
6 720 645 408-03.1O
dauerhaft dauerhaft
6 720 645 408-04.1O
bis 23:00 Uhr bis 23:00 Uhr
6 720 645 408-05.1O
Temperaturen Temperaturen
6 720 645 408-06.1O
