icom S.p.A.
1.4

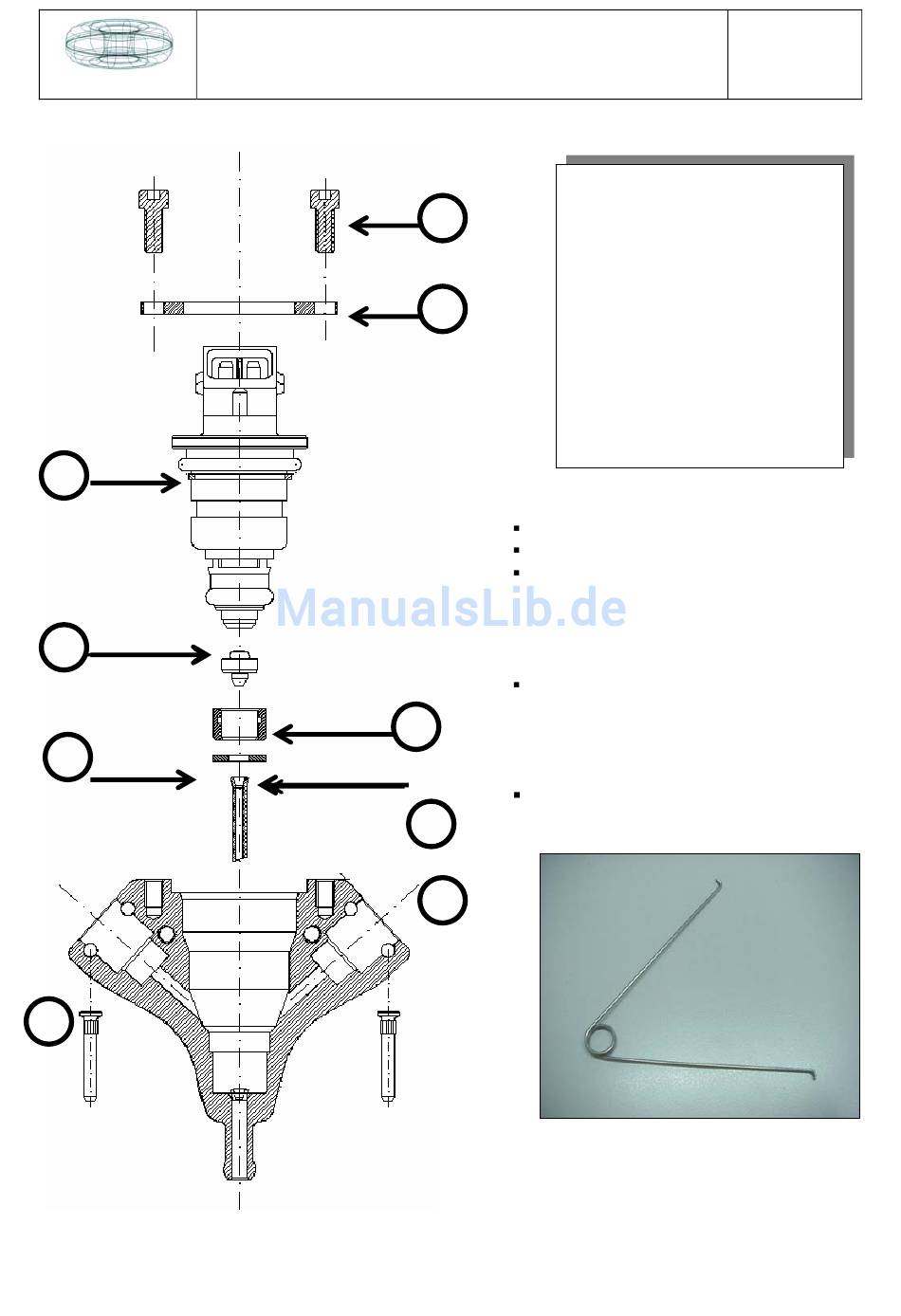

Montage des Kalibrators und der Einspritzdüse im Sitz – in der Kapsel.
3
4
6
9
Montageanleitung JTG
1
2
5
7
8
1. Schrauben zur
Befestigung der
Einspritzdüse
2. Einspritzdüsenschelle
3. Einspritzdüse
4. Kalibrator
5. Kalibratorsitz
6. Abdichtende Einlage
7. Einspritzrohr
8. Einspritzdüsensitz
9. Sicherheitsbolzen
Einspritzrohr (7) in den Sitz stecken
Die abdichtende Einlage (6) einlegen
Kalibrator (4) in den Sitz (5) stecken
und das Ganze mit Hilfe einer Zange
oder einer speziellen Feder (wie auf
dem Bild unten) in das Kapselinnere
(8) hineinstecken
Schmiermittel für alle O-Ringe der
Einspritzdüse (3) verwenden und sie
drehend in der Kapsel (8) montieren,
so dass die O-Ringe dabei nicht
beschädigt werden.
Schelle (2) mit Schrauben (1) mit
Anwendung
von
montieren
Feder zur Montage von
Kalibratoren
Pagina 5 di 21
Nm
15
Kraft
