icom S.p.A.

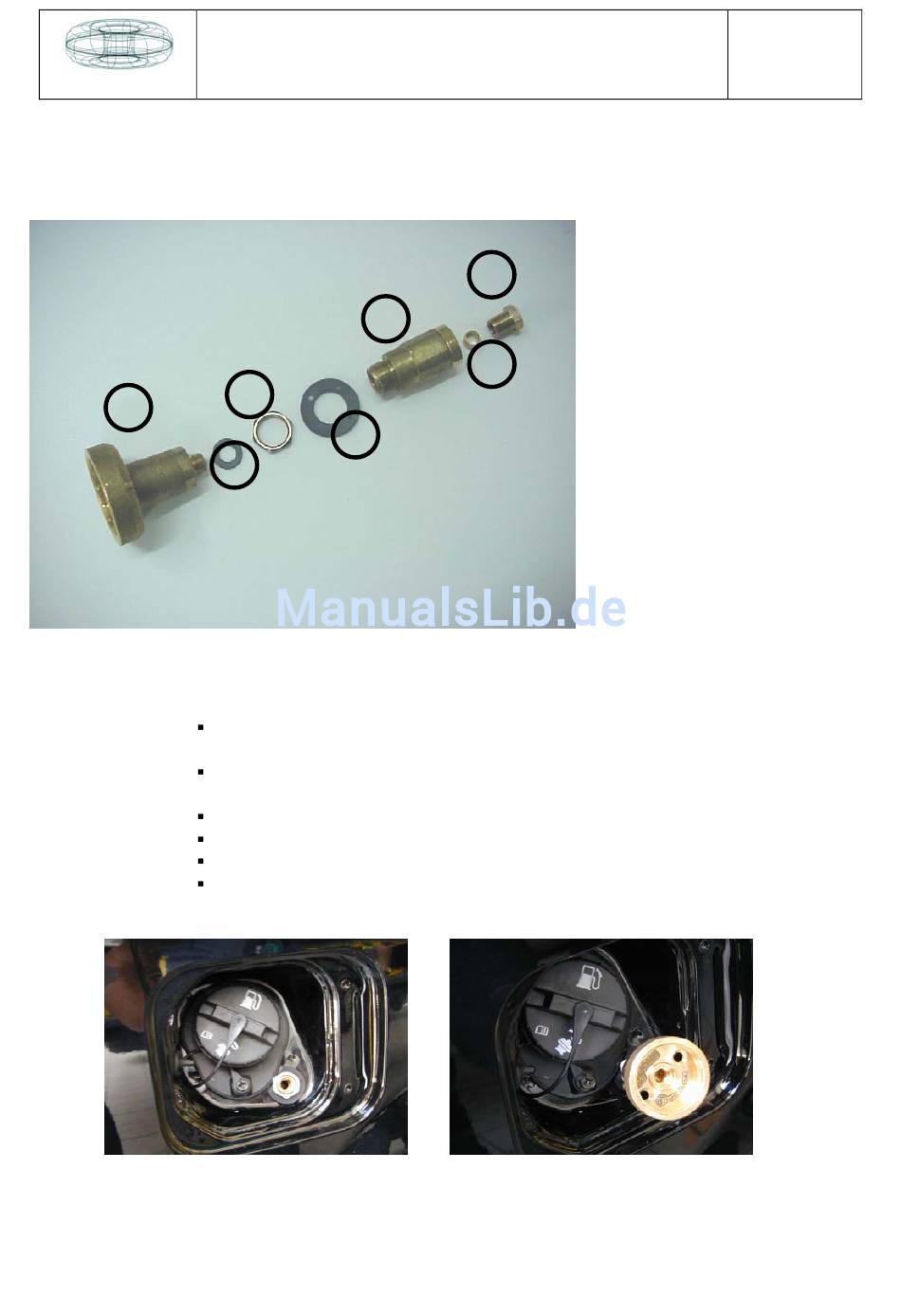

7. Ventil des Tanks
⇒ Ventil des Tanks beim Benzineinlauf
3
1
2
Richtige Reihenfolge bei der Montage des Ventils des Tanks im Wagen:
EINE ÖFFNUNG IN DER FAHRZEUGKAROSSERIE NEBEN DEM
BENZINEINLAUF BOHREN
DIE MUFFE (5) DURCH DIE TONNENROLLE (6) UND VERBINDUNG (7) AN
DER ENDUNG DES BLAUEN ELASTISCHEN ROHRS MONTIEREN
NUN DIESE MUFFE (5) AUF DER KAROSSERIE MONTIEREN
DIE EINLAGE (4) AUF DEN GEWINDETEIL DER MUFFE LEGEN
DIE MUTTER (3) AUF DIE MUFFE (5) SCHRAUBEN
WÄHREND DES TANKENS SCHRAUBE DEN GASEINLAUF (1) AN DIE MUFFE
AUF
Montageanleitung JTG
5
4
Komponenten des Ventils des
Tanks:
7
6
Festklemmen des Ø10 mm
Messingrohrs.
Pagina 17 di 21
1. Gaseinlauf
2. Dichtung zwischen
Gaseinlauf und der
auf dem Auto
montierten Muffe
3. M18x1 Mutter zur
Befestigung der
Muffe
4. Untersatz
5. Gaseinlaufmuffe
6. Tonnenrolle fürs
Ø10 mm
Messingrohr
7. Verbindung zum
