icom S.p.A.

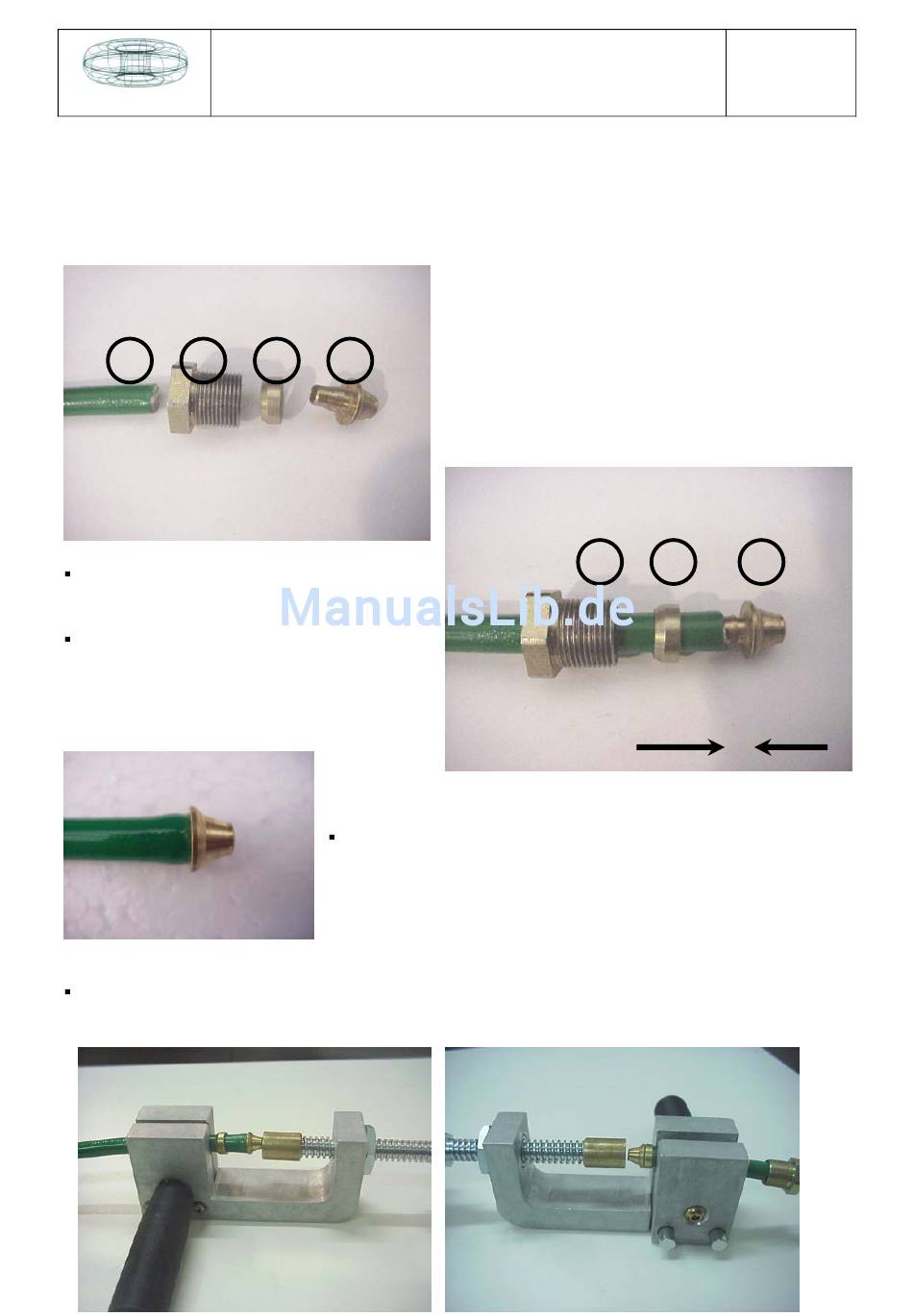

6. Elastische Rohre und Verbindungen
Unterschiedliche elastische Rohre werden mit Hilfe von entsprechenden Verbindungen miteinander
verbunden
1
2
Das elastische Rohr (1) sauber und
gleichmäßig auf die erforderliche Länge
zuschneiden.
Folgende
Elemente
Reihenfolge einsetzen: Gewindemuffe (2),
Klemmring (3), Kegelmuffe (4).
Das Rohr samt den Elementen in der Presse befestigen (siehe Bild unten). Den Klemmring
solange schieben bis er sich mit der Kegelmuffe verbunden hat (siehe Reihenfolge Bilder unten).
Montageanleitung JTG
3
4
in
folgender
Die Kegelmuffe (4) drücken bis sie sich mit der Endung des
elastischen Rohrs verbunden hat (siehe Bild links). Die Klemmen
vor dem Ring (3) vor dem Aufdrücken des Rings.
Auf dem Bild nebenan sind verschiedene
Komponenten zur Anfertigung einer dichten
Verbindung zu sehen
1. elastisches Rohr
2. Gewindemuffe
3. Klemmring
4. Kegelmuffe
2
Pagina 16 di 21
3
4
