icom S.p.A.

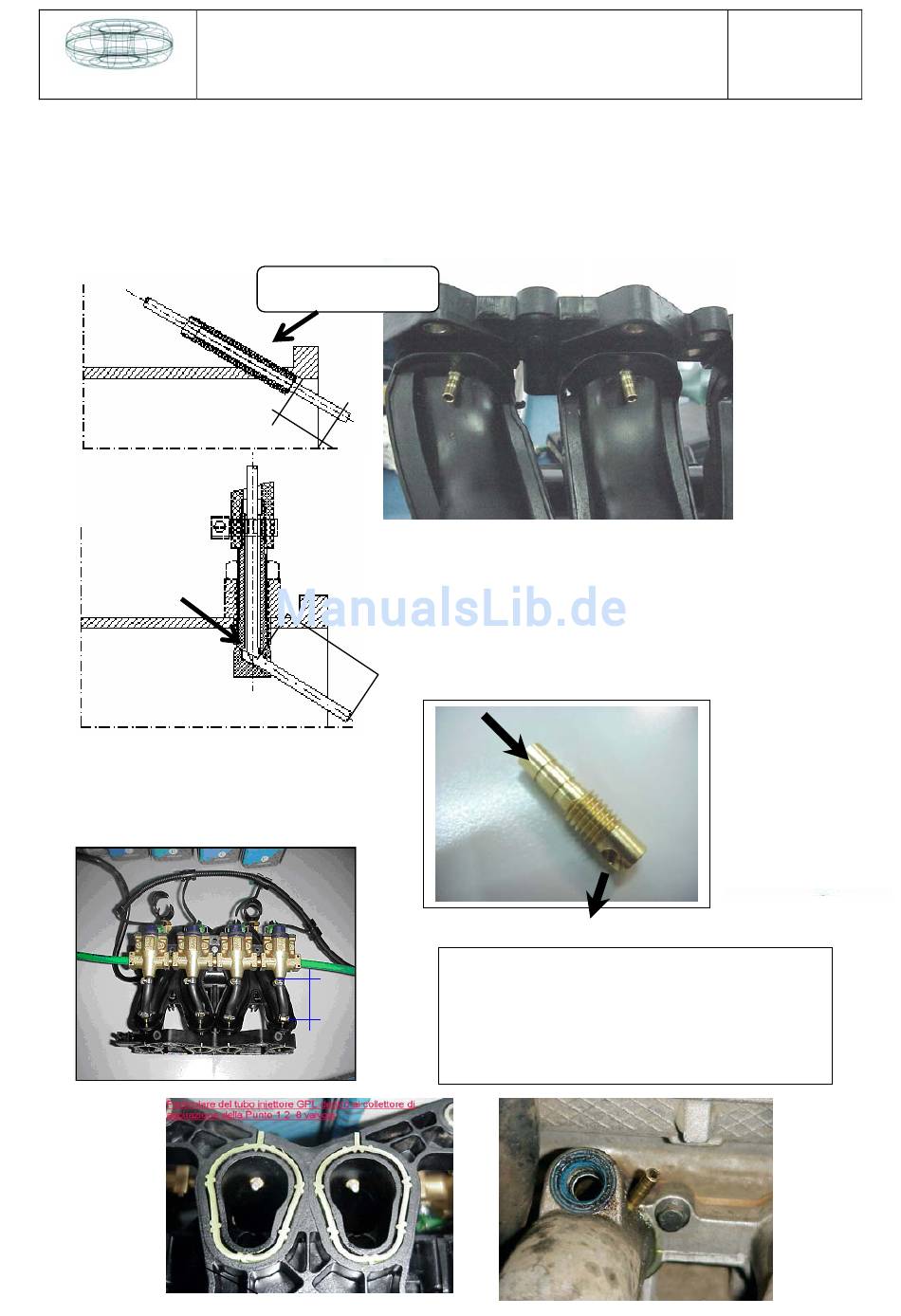

1.3 Einspritzdüsenmontage auf dem Ansaugkrümmer.
a) Auf dem Ansaugkrümmer Öffnungen anbohren – an ähnlichen Stellen wie
Benzineinspritzdüsen.
Die entsprechende Düse so montieren, dass ihr Auslauf Richtung der Einlassventile
b)
ausgeht, ähnlich wie bei einer Benzineinspritzdüse.
15mm
Montageanleitung JTG
locticle Verbindung
abdichten
bohren und M6 Gewindeschneiden.
10mm
Die Kapseln mit Einspritzdüsen sollten auf
möglichst kurzen Schläuchen von gleicher
Länge montiert werden – möglichst nah an
den Einspritzdüsen.
Pagina 4 di 21
Einspritzrohr
in die Düse
hineinstecken,
so dass es
max. 15 mm
über der Düse
hinaus
absteht.
Mit einem
15mm
Ø 5 mm
Bohrer eine
Öffnung
Die auf dem Bild
links abgebildete
Düse ermöglicht
einen LPG-
Durchfluss (siehe
Markierung). Mit
einem Ø 7 mm
Bohrer eine Öffnung
bohren und M8
Gewindeschneiden.
