icom S.p.A.
2

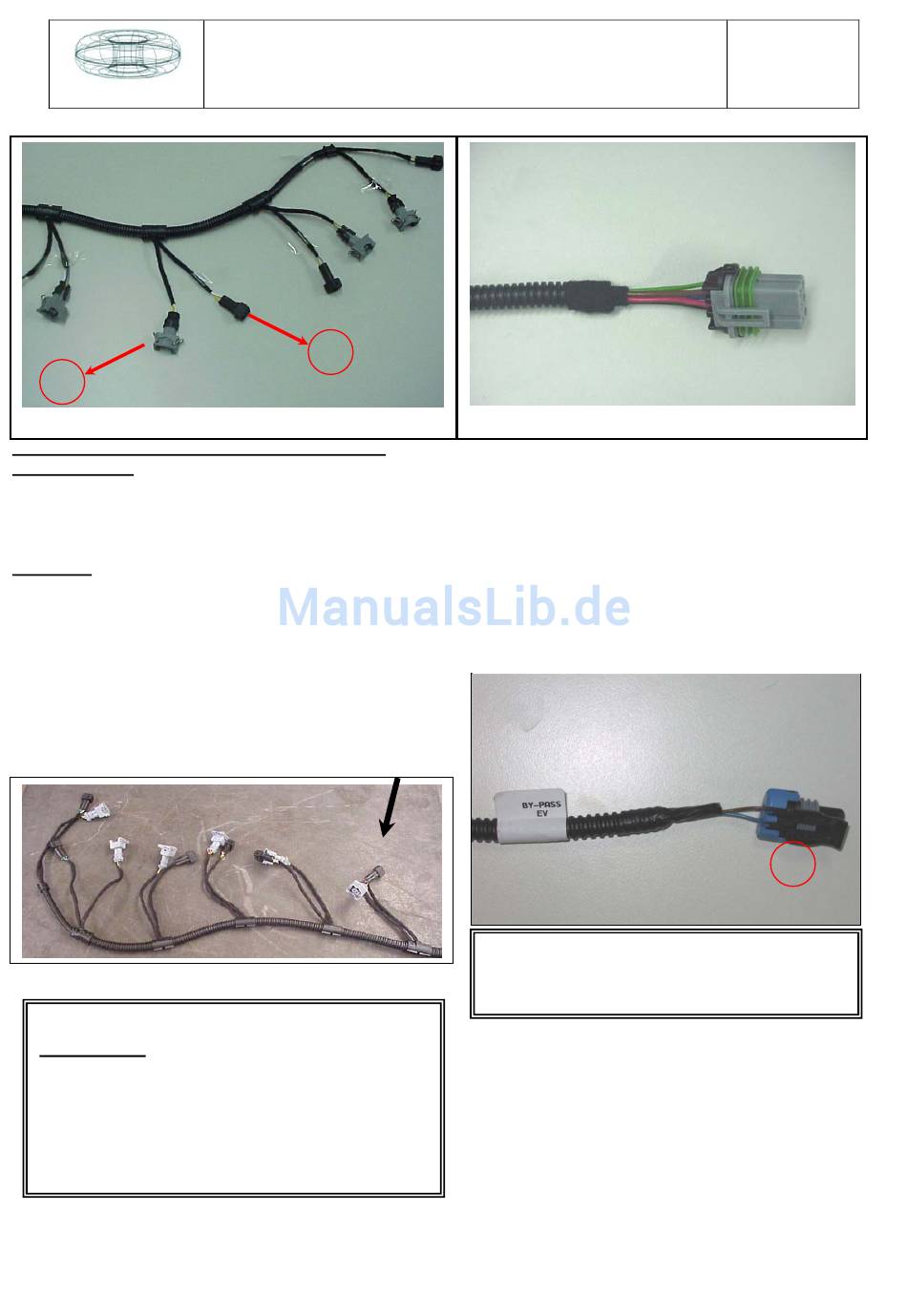

Anschließen des JTG-Leitungsbündels an das
Benzinsystem:
Den schwarzen männlichen Konektor (1) an das
Benzinbündel des Autos anschließen. Den schwarzen
(oder grauen) weiblichen Konektor (2) an die
Benzineinspritzdüse anschließen.
WICHTIG:
1.
Während des Anschließens der Einspritzdüsen
muss darauf geachtet werden, dass die Anschlüsse der
Benzin- und Gaseinspritzdüsen in derselben Reihenfolge
(paarweise) ausgeführt werden.
2.
Die Polarisierung der Benzineinspritzdüse sollte
überprüft werden, ob sie gleich ist. Sollte dies nicht der
Fall, dann müssen die Leitungen auf dem Würfel (1)
umgetauscht werden. Im Stecker (1) und (2) ist der
graue Kabel mit Streifen der Antriebskabel (fest +).
1
ACHTUNG:
Bei 5 Zylinder Motoren sollte das
Bündel für 6 Zylinder eingesetzt
werden, und der letzte 6. Konektor
(auf dem Bild mit Pfeil kennzeichnet)
unangeschlossen bleiben
Montageanleitung JTG
1
6-polige
Verbindung
Tankbehälters:
- rot Pos.4: +12V Elektroventil des Tankens;
- braun Pos.2: Masse;
- grün/schwarz Pos.1: Drucksensor;
- blau Pos.3: Antrieb der Pumpe des Elektroventils;
- grün Pos.5: Drucksensor der Pumpe;
Bei einem Regler mit By-Pass den
Konektor (1) an den Elektroventil auf dem
Regler anschließen.
Pagina 13 di 21
zum
Anschließen
1
des
