Fahrzeugkenntnisse
Instrumente und Bedienelemente
Batteriestatusanzeige und Betriebs-
stundenzähler

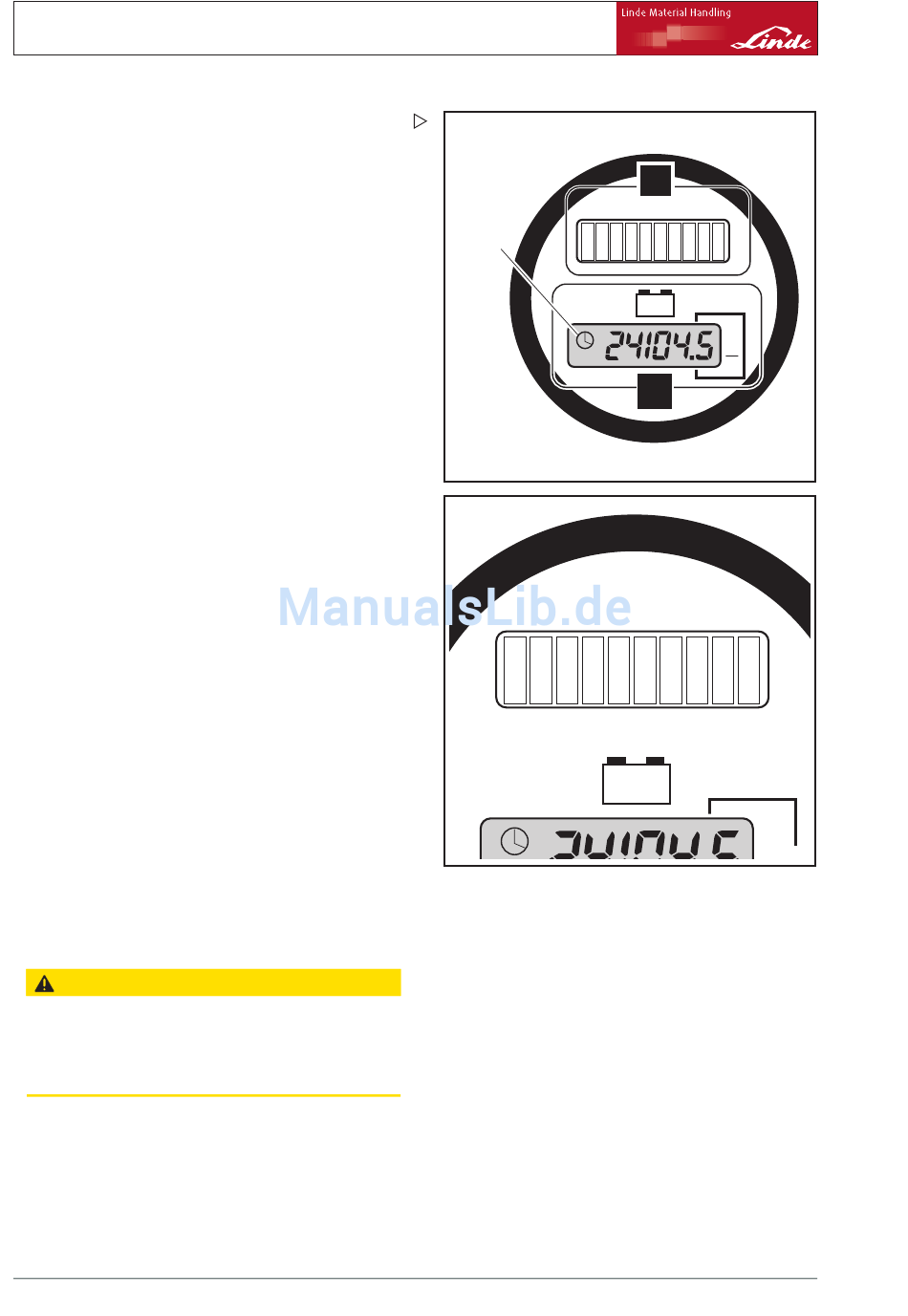

Das Instrument ist wie folgt in zwei Bereiche
unterteilt:
Bereich A
• Zeigt die aktuelle Betriebsstundenzahl des
Gabelstaplers in Stunden an.
• Wenn der Zähler läuft, blinkt die Uhr „A1".
Es werden fünf Zahlen und eine Komma-
stelle angezeigt. Der Betriebsstundenzäh-
ler zählt fortlaufend und beginnt bei Null.
Bereich B
• Zeigt den Status der Batterieladung an und
ist in zehn Sektoren mit entsprechend farbig
gestalteten LEDs unterteilt.
• Wenn die Batterie zu 100 % aufgeladen ist,
leuchtet die LED 10.
• Mit zunehmender Entladung der Batterie
leuchtet von rechts nach links eine LED
nach der anderen auf; beginnend mit
LED 10, die den vollständig geladenen
Batterieladestatus anzeigt.
• Wenn 70 % der Batterieladung verbraucht
sind, blinkt LED 2 und zeigt an, dass die
Batterie kurz vor ihrer Entladung steht und
deshalb aufgeladen werden muss. Den
Stapler in den Ladebereich fahren und die
Batterie aufladen.
• Wenn die Batterie zu 80 % entladen ist,
blinken die LEDs 1 und 2 abwechselnd
auf. Bei dieser Entladung ist das Anheben
blockiert.
ACHTUNG
Die Batterie spätestens aufladen, wenn 70 % ihrer
Ladung verbraucht ist (LED 2 blinkt); bei einer
geringeren Ladung ist die Hubfunktion des Staplers
blockiert.
