Darme) - Linde L14APi Originalbetriebsanleitung

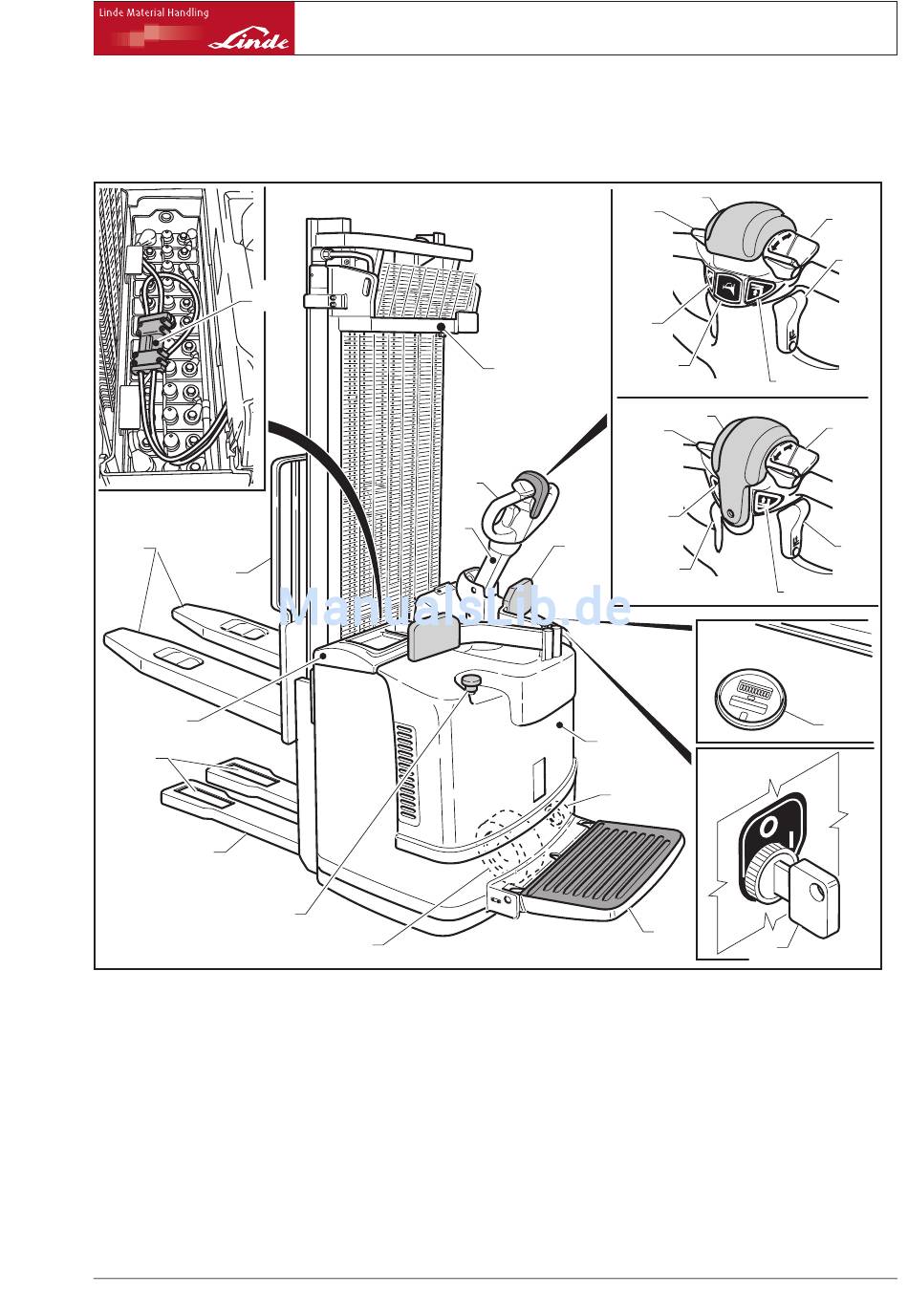

Allgemeine Ansicht des Fahrzeugs (für Modelle mit Initialhub-Funktion der Radarme)
Allgemeine Ansicht des Fahrzeugs (für Modelle mit Initialhub-
Funktion der Radarme)
11
14
19
6
13
21
20
1 Einschalttaste
2 Deichsel
3 Hupentaster
4 Drosselschalter zum Anheben bzw. Absen-
ken der Gabeln
5 Bediener-Trittplatte
6 Batterieabdeckung
7 Deichselkopf
8 Fahrschalter
9 Anti-Quetsch-Taster
10 Batteriestatusanzeiger / Betriebsstunden-
zähler
11 Batteriestecker/-buchsen
Betriebsanleitung – 45238043354 DE – 05/2013
17
7
2
12
Fahrzeugkenntnisse
9
8
22
3
8
23
18
4
15
16
5
12 Antriebsrad
13 Lastrollen
14 Gabeln
15 Motorhaube
16 Gelenkte Räder
17 Hubgerüst
18 Seitenverkleidungen
19 Lastschutzgitter (Option)
20 Notausschalter
21 Radarme
22 Hubtaste für Radarme
23 Absenktaste für Radarme
8
4
23
9
8
4
22
10
1
1956
3
23
