4.3. FUNKTIONEN DES DREHWAHLSCHALTERS
4.3.1. AC Spannungsmessung
Die max. Eingangsspannung ist DC 1000V bzw. 1000V AC RMS.
Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die
Gefahr eines Stromschlages und das Instrument könnte zerstört werden
1. Drehen Sie den Funktionswahlschalter in die
Display angezeigt.
2. Verbinden
Sie
Messleitungsbuchse mit der V
Messleitungsbuchse mit der COM Eingangsbuchse (Abb. 2)
3. Verbinden Sie die Meßspitzen mit dem Stromkreis und der Meßwert wird angezeigt.
4. "Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Meßwert zu hoch,,
beenden Sie sofort die Messung
5. Sofern das Messgerät eingeschaltet ist, kann auch der integrierte Sensor nah an die
Wechselspannungsquelle gehalten werden. Die rote LED wird aufleuchten bei
Spannungen > 100V AC
6. Für HOLD, MAX/MIN und REL Funktionen sehen Sie auch unter Paragraph 4.2
Die Stromzange hat eine hohe Eingangsimpedanz, daher kann es
vorkommen, dass es manchmal einige Sekunden dauert bis der Wert 0
im Display angezeigt wird.
Bei offenen Messeingängen können auf der Anzeige bereits instabile
Werte angezeigt werden, diese Werte werden nicht zu den gemessenen
Werten vom Messgerät hinzuaddiert.

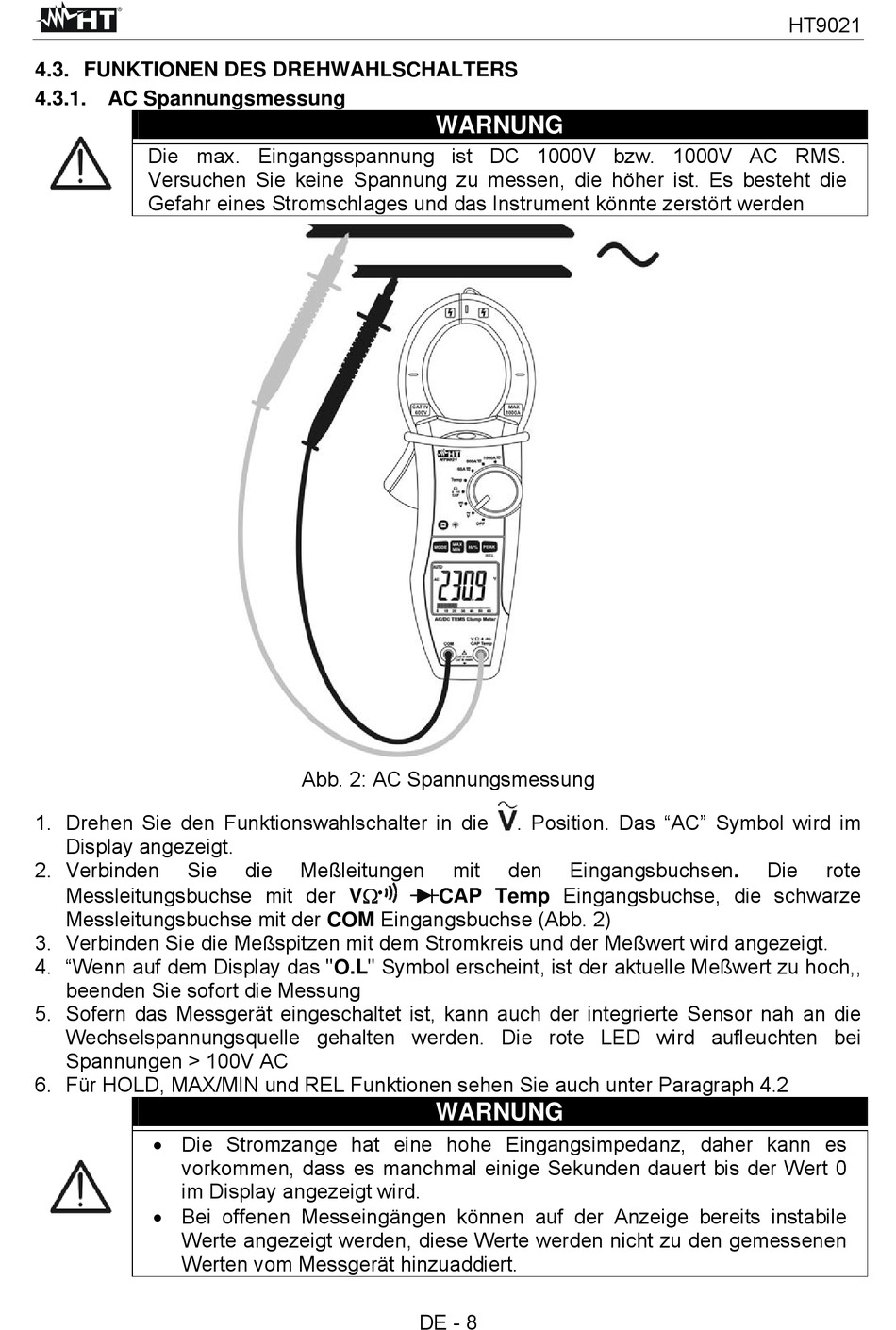

Abb. 2: AC Spannungsmessung
die
Meßleitungen
WARNUNG
. Position. Das "AC" Symbol wird im
mit
den
Eingangsbuchsen.
CAP Temp Eingangsbuchse, die schwarze
WARNUNG
DE - 8
HT9021
