4.3.8. Frequenz und Tastverhältnis
Bei der Frequenzmessung mit Hilfe der Messleitungen beträgt die max.
zulässige Eingangsspannung DC 1000V bzw. 1000V AC RMS.
Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die
Gefahr eines Stromschlages und das Instrument könnte zerstört werden
Bei der Frequenzmessung über die Stromzangen, stellen Sie bitte sicher
dass alle Messleitungen vom Messgerät entfernt wurden.
1. Drehen Sie den Funktionswahlschalter in die Position
die Messleitungen oder in die Position 60A , 600A
Frequenzmessung über die Zangenbacken.
2. Durch Drücken auf die
Frequenzmessung bzw. das "%" Symbol für die Messung des Tastverhältnisses im
Display.
3. Verbinden Sie die Meßleitungen mit den Eingangsbuchsen. Die rote Messleitung mit
der Buchse V
COM Eingangsbuchse
werden. – linkes Bild) für Frequenzmessung über die Messleitungen.
4. Öffnen Sie die Zange und setzen Sie den zu messenden Leiter ins Zentrum der
Zangenöffnung (siehe Abb. 9 rechte Seite), der gemessene Frequenzwert wird nun
angezeigt. Der Bargraph ist deaktiviert in der Funktion Frequenz und Tastverhältnis.
5. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert zu hoch,
beenden Sie sofort die Messung oder wählen Sie einen höheren Messbereich.
6. Für HOLD Funktion sehen Sie auch unter Paragraph 4.2

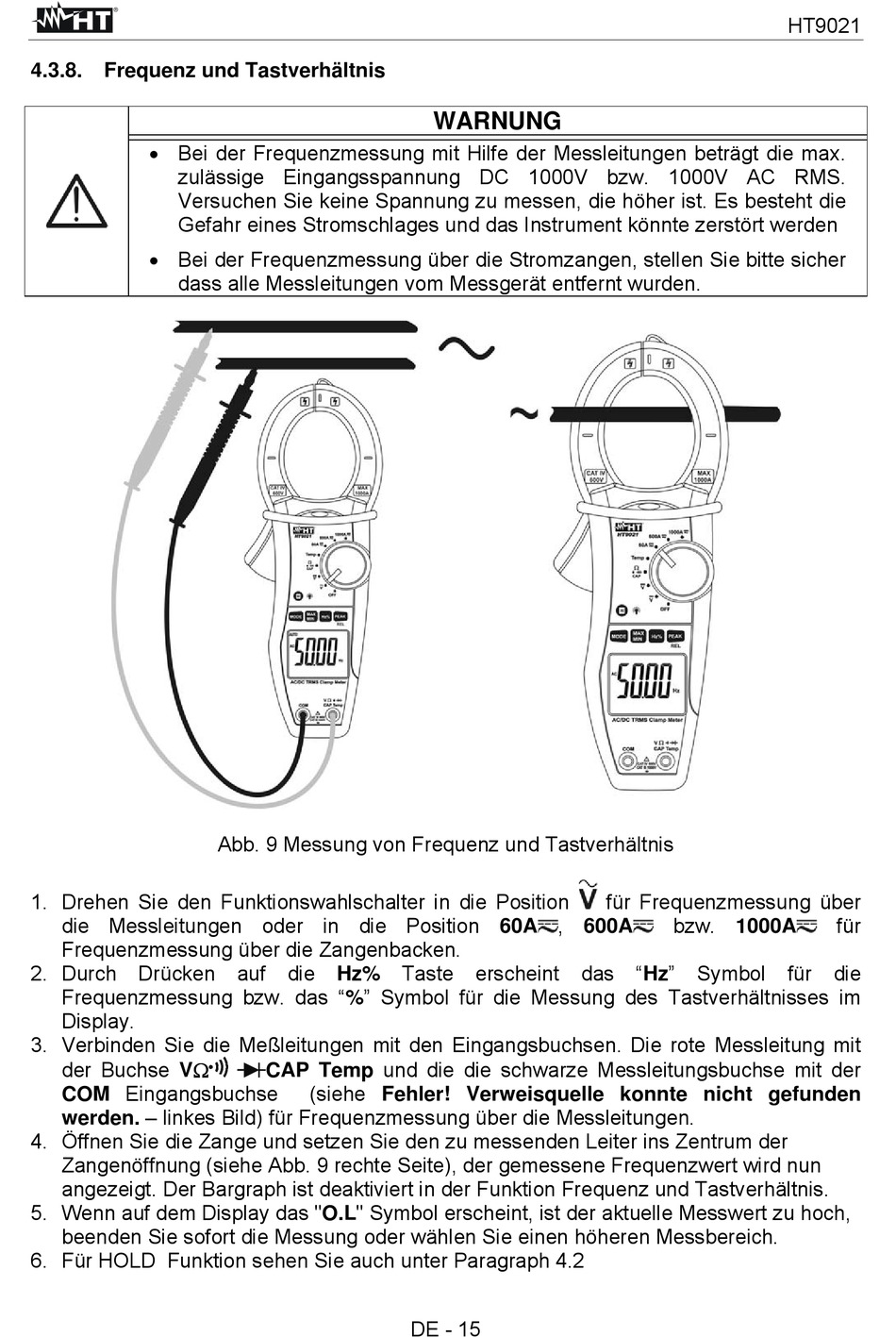

Abb. 9 Messung von Frequenz und Tastverhältnis
Hz% Taste
CAP Temp und die die schwarze Messleitungsbuchse mit der
(siehe Fehler! Verweisquelle konnte nicht gefunden
WARNUNG
erscheint
das
DE - 15
für Frequenzmessung über
bzw. 1000A
"Hz"
Symbol
HT9021
für
für
die
