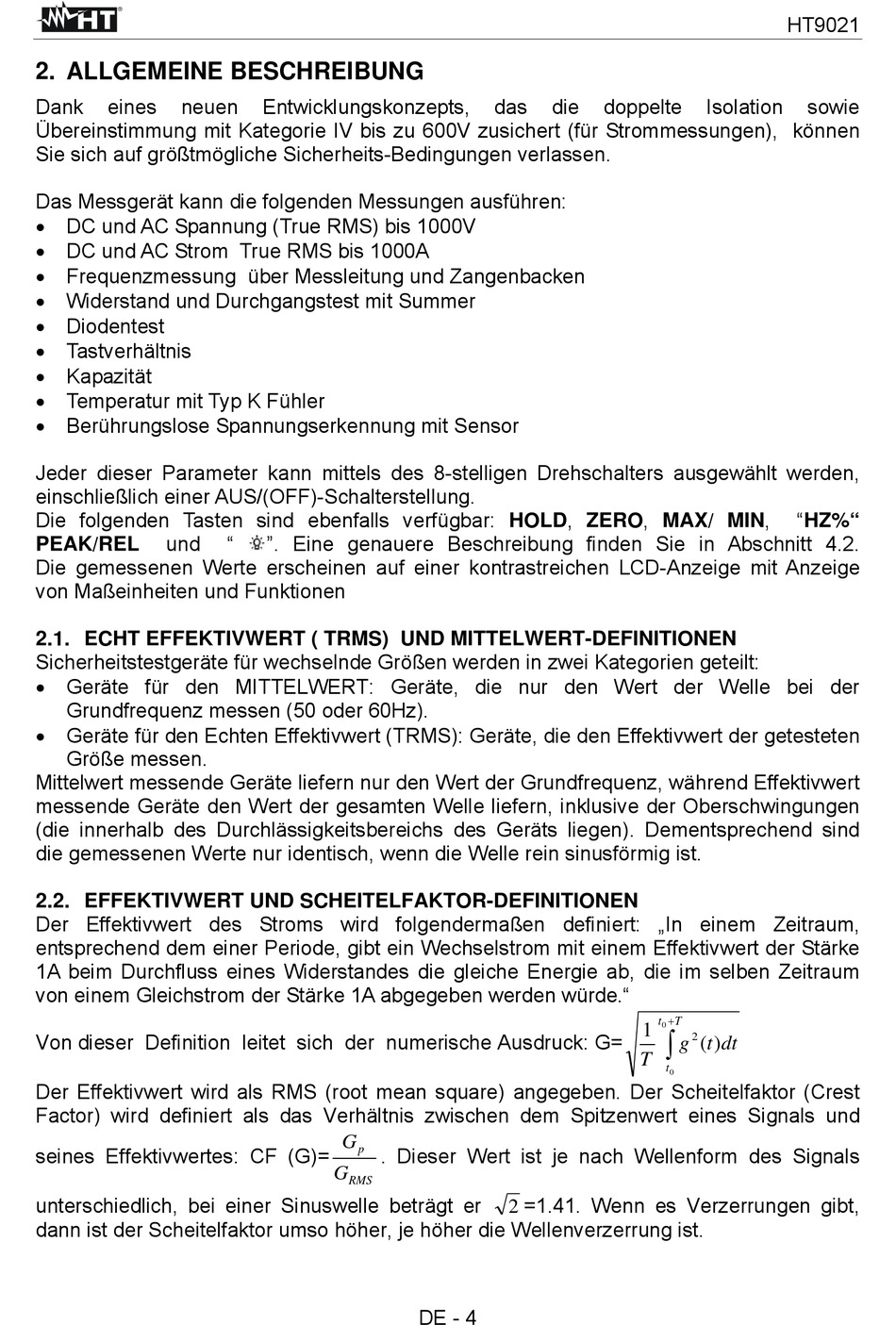

2. ALLGEMEINE BESCHREIBUNG
Dank
eines
neuen
Übereinstimmung mit Kategorie IV bis zu 600V zusichert (für Strommessungen), können
Sie sich auf größtmögliche Sicherheits-Bedingungen verlassen.
Das Messgerät kann die folgenden Messungen ausführen:
DC und AC Spannung (True RMS) bis 1000V
DC und AC Strom True RMS bis 1000A
Frequenzmessung über Messleitung und Zangenbacken
Widerstand und Durchgangstest mit Summer
Diodentest
Tastverhältnis
Kapazität
Temperatur mit Typ K Fühler
Berührungslose Spannungserkennung mit Sensor
Jeder dieser Parameter kann mittels des 8-stelligen Drehschalters ausgewählt werden,
einschließlich einer AUS/(OFF)-Schalterstellung.
Die folgenden Tasten sind ebenfalls verfügbar: HOLD, ZERO, MAX/ MIN,
und
PEAK/REL
Die gemessenen Werte erscheinen auf einer kontrastreichen LCD-Anzeige mit Anzeige
von Maßeinheiten und Funktionen
2.1. ECHT EFFEKTIVWERT ( TRMS) UND MITTELWERT-DEFINITIONEN
Sicherheitstestgeräte für wechselnde Größen werden in zwei Kategorien geteilt:
Geräte für den MITTELWERT: Geräte, die nur den Wert der Welle bei der
Grundfrequenz messen (50 oder 60Hz).
Geräte für den Echten Effektivwert (TRMS): Geräte, die den Effektivwert der getesteten
Größe messen.
Mittelwert messende Geräte liefern nur den Wert der Grundfrequenz, während Effektivwert
messende Geräte den Wert der gesamten Welle liefern, inklusive der Oberschwingungen
(die innerhalb des Durchlässigkeitsbereichs des Geräts liegen). Dementsprechend sind
die gemessenen Werte nur identisch, wenn die Welle rein sinusförmig ist.
2.2. EFFEKTIVWERT UND SCHEITELFAKTOR-DEFINITIONEN
Der Effektivwert des Stroms wird folgendermaßen definiert: „In einem Zeitraum,
entsprechend dem einer Periode, gibt ein Wechselstrom mit einem Effektivwert der Stärke
1A beim Durchfluss eines Widerstandes die gleiche Energie ab, die im selben Zeitraum
von einem Gleichstrom der Stärke 1A abgegeben werden würde."
Von dieser Definition leitet sich der numerische Ausdruck: G=
Der Effektivwert wird als RMS (root mean square) angegeben. Der Scheitelfaktor (Crest
Factor) wird definiert als das Verhältnis zwischen dem Spitzenwert eines Signals und
seines Effektivwertes: CF (G)=
unterschiedlich, bei einer Sinuswelle beträgt er
dann ist der Scheitelfaktor umso höher, je höher die Wellenverzerrung ist.
Entwicklungskonzepts,
"
". Eine genauere Beschreibung finden Sie in Abschnitt 4.2.
G
. Dieser Wert ist je nach Wellenform des Signals
p
G
RMS
das
die
2 =1.41. Wenn es Verzerrungen gibt,
DE - 4
doppelte
Isolation
T
t
0
1
2
g
) (
t
dt
T
t
0
HT9021
sowie
"HZ%"
