4.3.5. Kapazitätsmessung
Entfernen Sie vor der Messung alle Spannungen vom Messobjekt und
entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie die
2. Drücken Sie die "MODE" Taste bis das Symbol "nF" im Display erscheint.
3. Verbinden
Sie
Messleitungsbuchse mit der V
Messleitungsbuchse mit der COM Eingangsbuchse
4. Verbinden Sie die rote Messleitung mit der "+" Buchse, und die schwarze Messleitung
mit der – Buchse (siehe Abb.).
5. Verbinden Sie die Messspitzen mit dem gewünschten Kondensator unter Einhaltung
der korrekten Polarität. Das Messgerät zeigt Ihnen den entsprechenden Messwert in
(nF) an. Der Bargraph ist deaktiviert in der Funktion Kapazitätsmessung
6. Für HOLD und REL Funktionen sehen Sie auch unter Paragraph 4.2
Bei Werten von <40nF drücken Sie die PEAK/REL Taste vor der Messung um
das Messergebnis zu verbessern

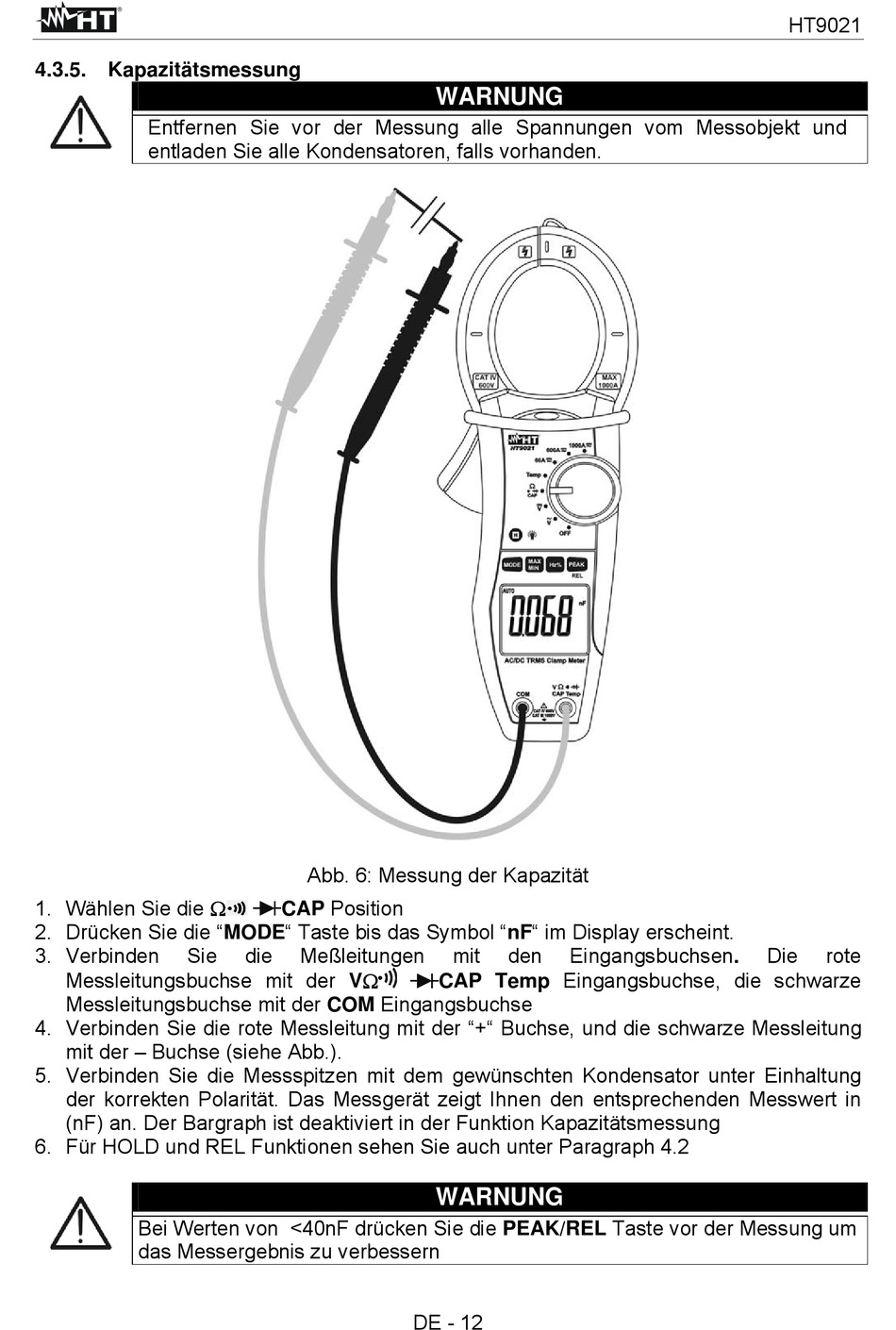

Abb. 6: Messung der Kapazität
CAP Position
die
Meßleitungen
DE - 12
WARNUNG
mit
den
Eingangsbuchsen.
CAP Temp Eingangsbuchse, die schwarze
WARNUNG
HT9021
Die
rote
