4.3.6. Temperaturmessung
Vermeiden Sie einen direkten Kontakt des Temperaturfühlers mit Oberflächen
die eine Spannung von mehr als 30 VAC oder 60 VDC führen.
1. Wählen Sie die Temp Position
2. Drücken Sie die "MODE" Taste und wählen Sie die Messeinheit „°C" oder "°K" aus.
3. Verbinden Sie den Temperaturfühler Type K mit der V
Eingangsbuchse unter Berücksichtigung der korrekten Polarität (siehe Fehler!
Verweisquelle konnte nicht gefunden werden.). Der Temperaturwert wird nun im
Display angezeigt.
4. Für HOLD und REL Funktionen sehen Sie auch unter Paragraph 4.2
WARNUNG

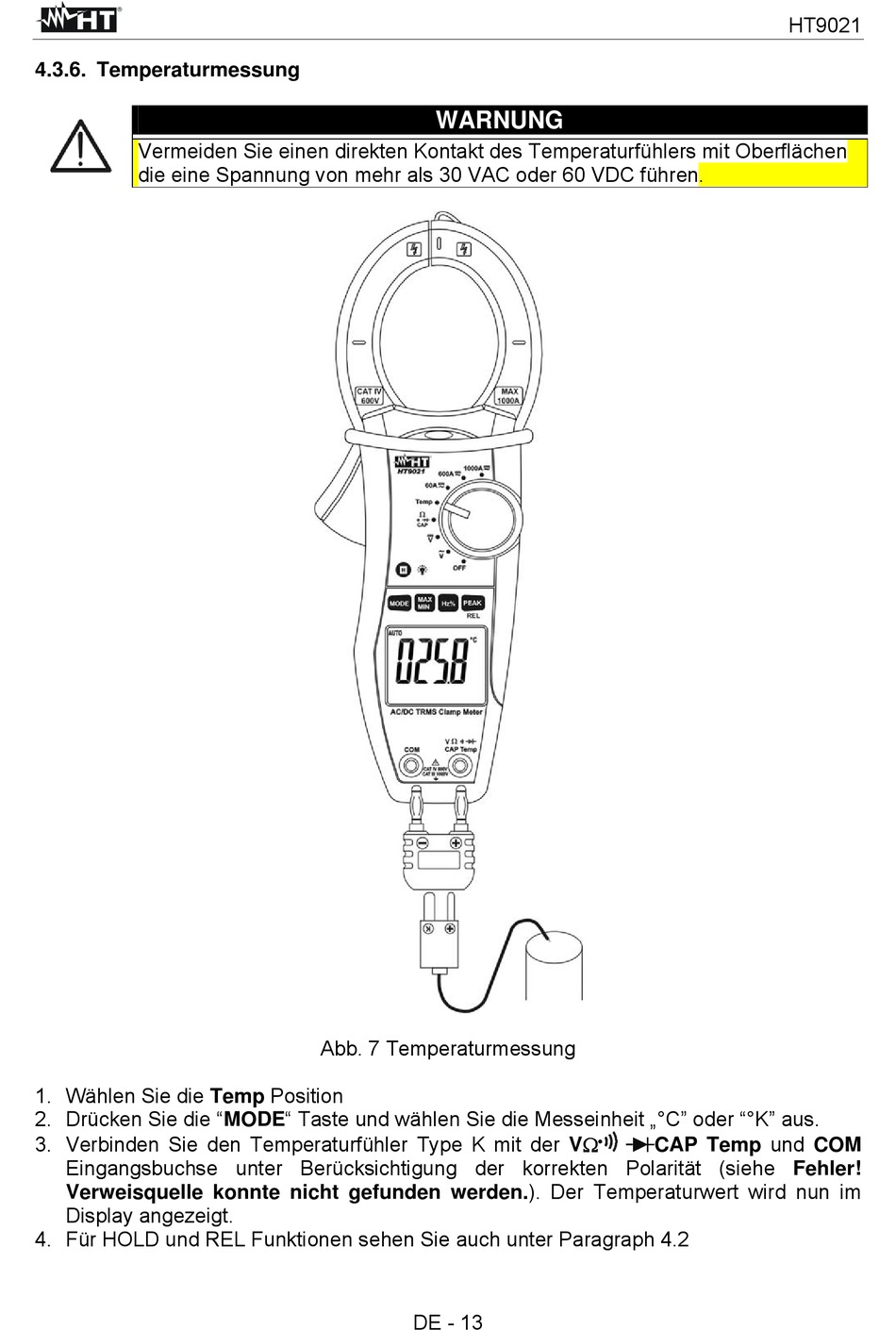

Abb. 7 Temperaturmessung
DE - 13
HT9021
CAP Temp und COM
