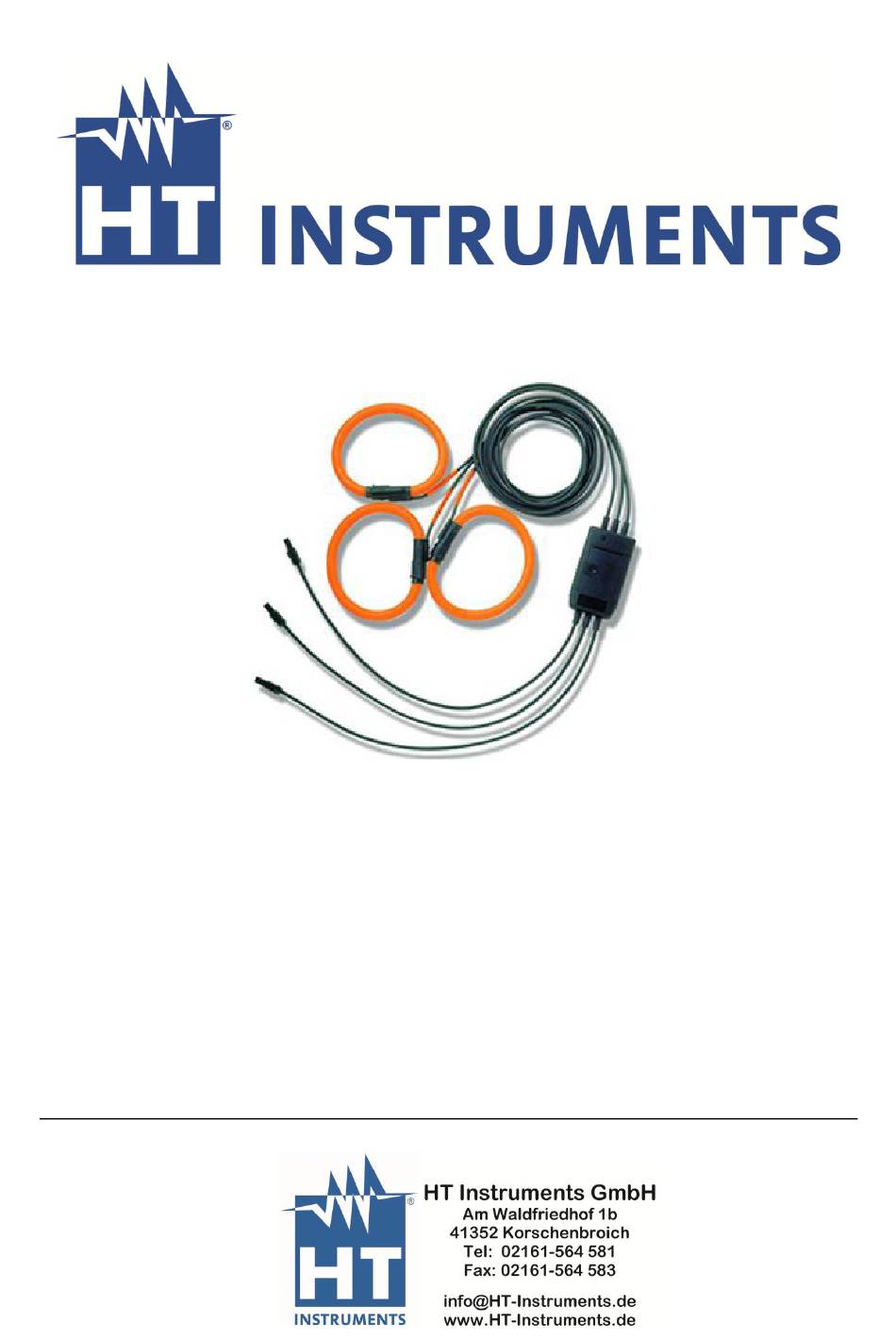

- Seite 1 HTFLEX-3003 3 Phasen flexibler Stromwandler 300A / 3000A BEDIENUNGSANLEITUNG...
- Seite 2 - 1 -...
-
Seite 3: Sicherheitsvorkehrungen Und Verfahren
In der Nachbarschaft der gewünschten Strommessungen können Hochspannungs-Potentiale bestehen. Halten ortsübliche Sicherheitsmaßregeln ein, wenn Sie in der Nähe von Hochspannungen arbeiten. Es wird empfohlen, den HTFLEX-3003 nicht in der Nähe einer stromführenden Sammelleitung Hochspannungspotential anzubringen. eine Installation nicht möglich,... -
Seite 4: Inhaltsverzeichnis
HT Instruments HTFLEX-3003 Inhaltsverzeichnis SICHERHEITSVORKEHRUNGEN UND VERFAHREN ......2 1.1 EINLEITUNG ..................4 1.2 WECHSELSTROMWANDLER HTFLEX-3003 ......... 5 1.3 BEDIENUNG ..................6 1.4 WARTUNG ..................7 1.5 BATTERIEWECHSEL ..............7 2.1 TECHNISCHE DATEN ELEKTRISCHE DATEN ......8 3. GARANTIE ..................9... -
Seite 5: Einleitung
Abbild der Wellenform des Wechselstroms im Leiter. Das Ausgangssignal ist direkt an das Messgerät mit mV Eingang ( z.B. Vega76) anschließbar. Wenn die HTFLEX-3003 eingeschaltet ist, blinkt die hinter dem Gehäuse befindliche LED nur einmal um anzuzeigen, daß die Auswerteeinheit eingeschaltet ist, und die Batteriespannung für den einwandfreien Betrieb in allen Meßbereichen ausreicht. -
Seite 6: Wechselstromwandler Htflex-3003
HT Instruments HTFLEX-3003 1.2 Wechselstromwandler HTFLEX-3003 Der Aufbau des HTFLEX-3003 basiert auf der leichten Bauweise und hohen Biegsamkeit des Wechselstromwandlers. Dieser vielseitige Stromwandler läßt sich um die meisten Stromleiter legen. Seine Anwendungsvielfalt und hohe Isolationsfestigkeit unterscheiden den HTFLEX- 3003 deutlich von anderen Strommeßmethoden. Der eigentliche Wandler besteht aus eisenlosen Werkstoffen und belastet somit den Stromkreis nur minimal. -
Seite 7: Bedienung
Meßkopf um einen Stromleiter legen kann, ohne den Leiter unterbrechen zu müssen, wie dies üblicherweise bei vielen Stromwandlern erforderlich ist. Der Wechselstromwandler HTFLEX-3003 wird um den Stromleiter gelegt, wobei der auf der Verriegelung eingeprägte Pfeil in die herkömmliche technische Stromrichtung zeigt. Die technische Stromrichtung ist so definiert, daß... -
Seite 8: Wartung
Batteriefach geöffnet. Entfernen Sie die alten Batterien und setzen Sie die neuen in die in Abbildung 1-4 gezeigte Position ein. Schieben Sie die Abdeckung über die Öffnung, und schließen Sie das Batteriefach. Die im HTFLEX-3003 verwendeten Batterien sind vom Typ Alkali-Zellen „AA“ oder gleichwertig. Das Ersetzen durch andere als die spezifischen Batterien hebt die Garantie auf. -
Seite 9: Technische Daten Elektrische Daten
HT Instruments HTFLEX-3003 2.1 Technische Daten Elektrische Daten Messbereich 300A und 3000A AC Ausgang: 3,3 mV pro 1A bzw. 0,33 mV pro 1A Lastimpedanz 100 kOhm Minimum ± 1,0% (bei 45 – 65 Hz) Genauigkeit: Linearität (im Bereich 10% bis 100%) ±... -
Seite 10: Garantie
Der HTFLEX-3003 wurde nach höchsten Qualitätsmaßstäben für Bauteile und Verarbeitung gefertigt. Die Betriebsbereitschaft seiner Funktionen wurde gemäß dem hohen Prüfstandard von HTI getestet. HT Instruments gewährt auf Material wie Verarbeitung eine Garantie von zwei Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde nicht geöffnet oder in seiner Bauweise verändert. - Seite 11 REV0608TH / HT INSTRUMENTS Europe GmbH / Technische Änderungen und Irrtum vorbehalten...
