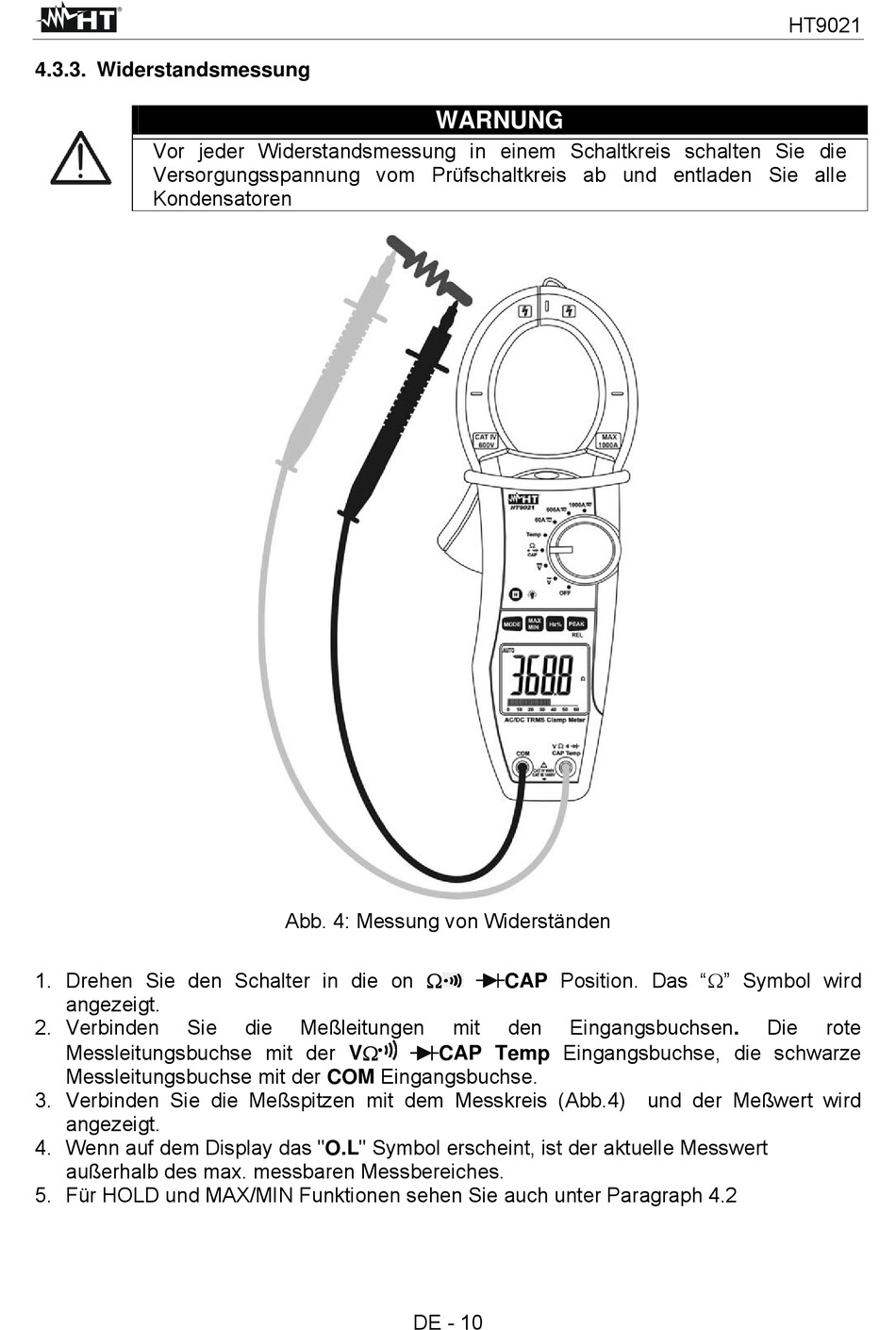

4.3.3. Widerstandsmessung
Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die
Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle
Kondensatoren
1. Drehen Sie den Schalter in die on
angezeigt.
2. Verbinden
Sie
Messleitungsbuchse mit der V
Messleitungsbuchse mit der COM Eingangsbuchse.
3. Verbinden Sie die Meßspitzen mit dem Messkreis (Abb.4) und der Meßwert wird
angezeigt.
4. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert
außerhalb des max. messbaren Messbereiches.
5. Für HOLD und MAX/MIN Funktionen sehen Sie auch unter Paragraph 4.2
Abb. 4: Messung von Widerständen
die
Meßleitungen
DE - 10
WARNUNG
CAP Position. Das "" Symbol wird
mit
den
Eingangsbuchsen.
CAP Temp Eingangsbuchse, die schwarze
HT9021
Die
rote
