Wasserablauf - Privileg 017.279 Gebrauchsanweisung

Wasserablauf

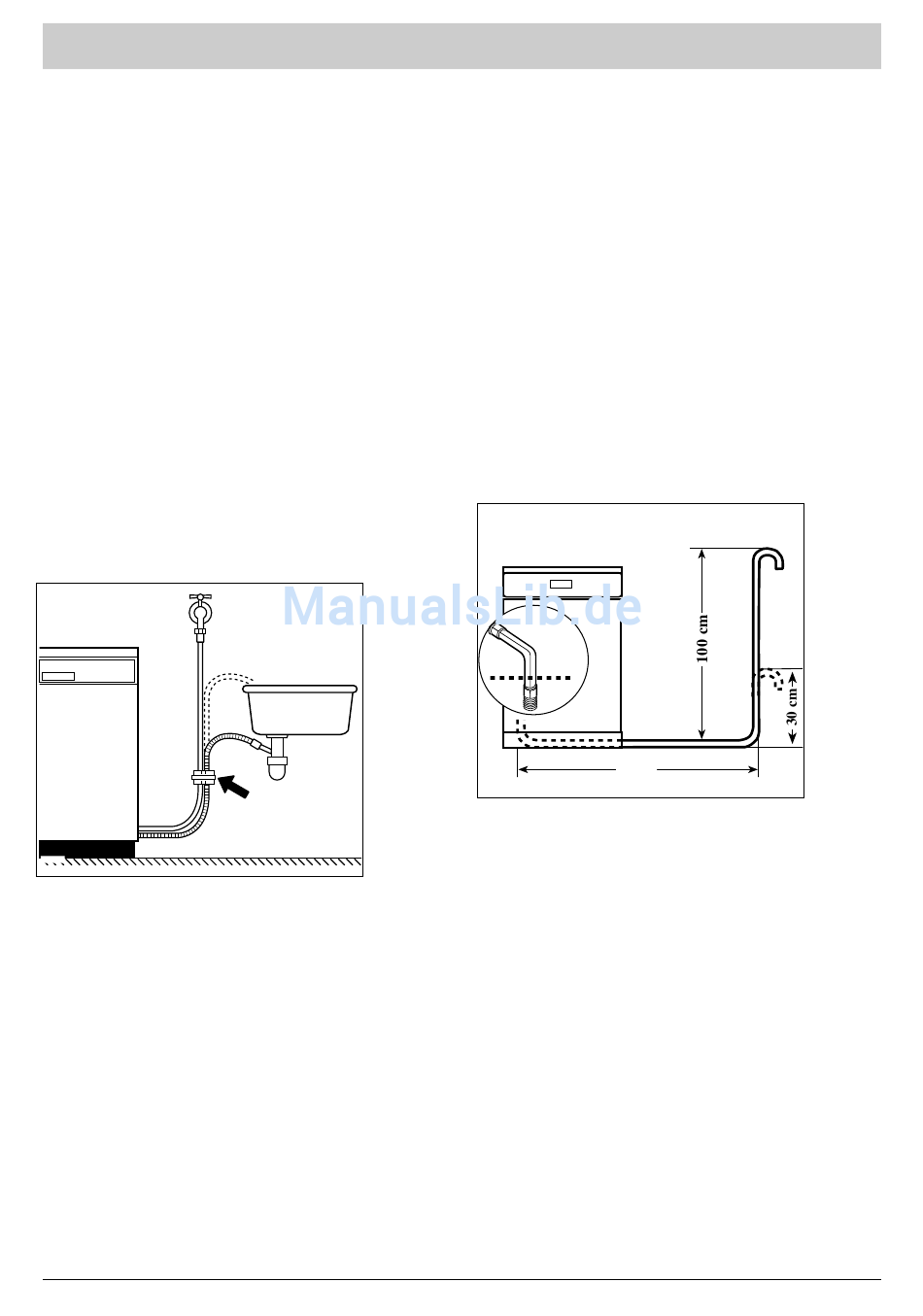

Der Ablaufschlauch wird zweckmäßi-
gerweise fest installiert. Die Abflußhö-
he muß zwischen 30 und 100 cm lie-
gen. Genügender Abflußquerschnitt
muß gewährleistet sein. Für den Si-
phonanschluß besitzt der Ablauf-
schlauch ein Gummiformteil.
Bei Anschluß an einem Siphon muß
folgendes beachtet werden.
a) Ablaufschlauch zur Arbeitsplatte
hochführen und befestigen (Krümmer-
formstück verwenden).
b) Verbindung am Siphon mit
Schlauchschelle sichern.
CS03
Mit den bereits montierten Kunststoff-
klammern wird der Ablaufschlauch mit
dem Zulaufschlauch verbunden. Da-
durch wird bei ungewolltem Herunter-
fallen des Ablaufschlauches ein größe-
rer Wasserschaden vermieden.
Die Kunststoffklammern können in
Richtung Wasserhahn
verschoben und fixiert werden.
10
Schlauchlänge
Bei einer evtl. notwendigen Schlauch-
verlängerung muß ein gleichartiger
Schlauch verwendet werden (er-
hältlich beim Quelle-Kundendienst).
Vom Original-Verlängerungsschlauch
angepreßtes Winkelformstück ab-
schneiden und in die Muffe des am
Gerät installierten Ablaufschlauches
einstecken, mit geeigneter Schlauch-
schelle sichern.
Der Ablaufschlauch darf maximal 2 m
horizontal verlegt sein.
beliebig
hier ab-
schneiden
2 m
