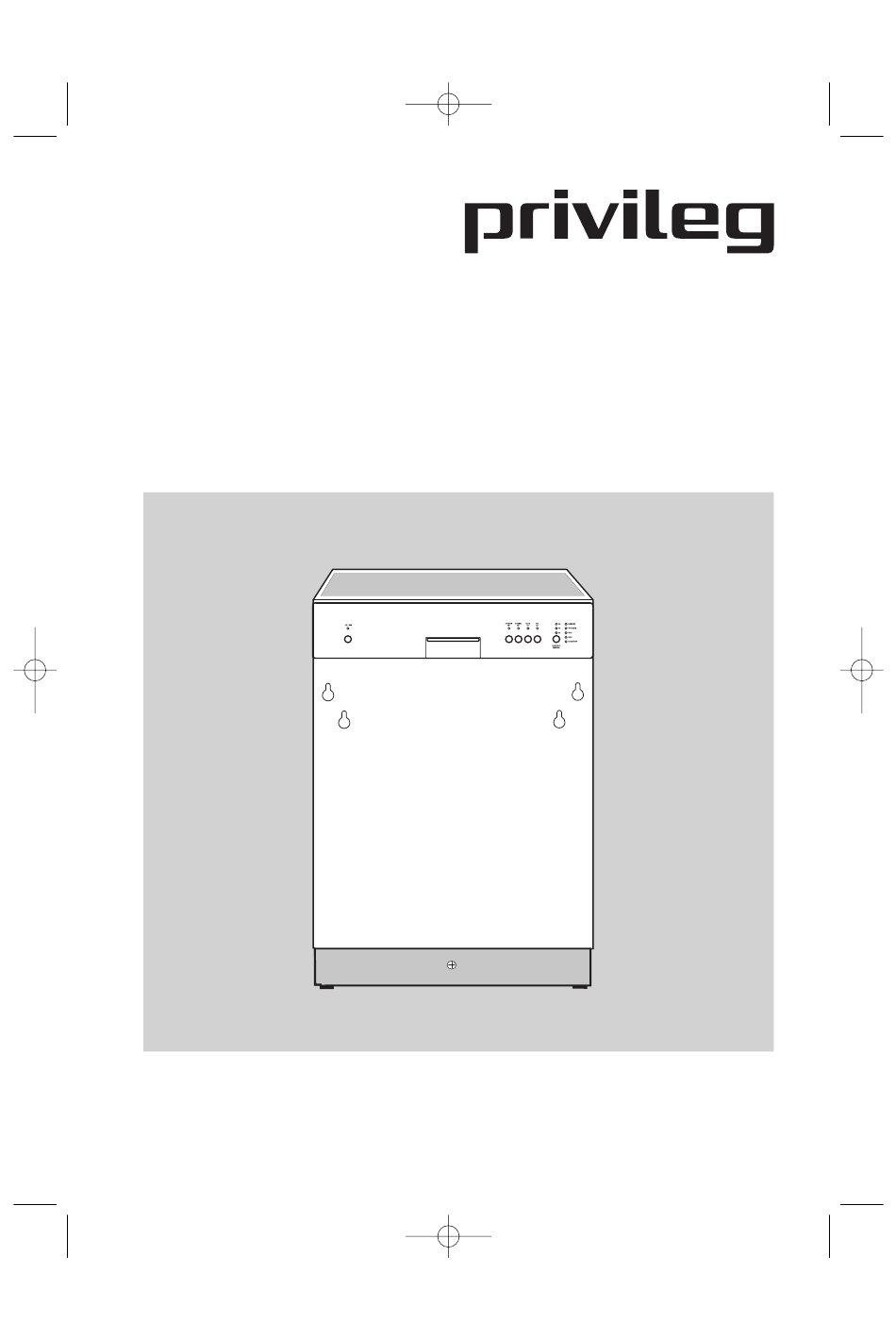

- Seite 1 152967951de.qxp 25/05/2004 15.41 Pagina 1 Geschirrspüler 46400 i Integrierbares Modell COP04 Gebrauchsanweisung...
- Seite 2 152967951de.qxp 25/05/2004 15.41 Pagina 2 Sehr geehrte Kundin, Transportschaden sehr geehrter Kunde, Eines sollten Sie auf jeden Fall sofort überprüfen: ob Ihr Gerät unbeschädigt vielen Dank für Ihren Einkauf bei Quelle. bei Ihnen angekommen ist. Falls Sie Überzeugen Sie sich selbst: auf unsere einen Transportschaden feststellen, Produkte ist Verlass.
- Seite 3 152967951de.qxp 25/05/2004 15.41 Pagina 3 Inhaltsverzeichnis Seite Sicherheitshinweise und Warnungen......4/5 Hinweis zur Verpackungsentsorgung .
- Seite 4 152967951de.qxp 25/05/2004 15.41 Pagina 4 Sicherheitshinweise und Warnungen Bewahren Sie diese Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, so sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezügli- chen Hinweise informieren kann.
- Seite 5 152967951de.qxp 25/05/2004 15.41 Pagina 5 • Setzen Sie sich nicht auf die geöffnete • Netzstecker nie am Kabel aus der Tür, das Gerät könnte kippen. Steckdose ziehen, sondern am Stecker. • Vergewissern Sie sich vor Verwen- dung von Spezialsalz, Reinigungs- •...
- Seite 6 152967951de.qxp 25/05/2004 15.41 Pagina 6 Entsorgung der Altgeräte Das Altgerät ist vor der Verschrottung Bitte erfragen Sie in Ihrer Gemeinde- funktionsuntüchtig zu machen, d.h. verwaltung die zuständige Entsor- das Netzkabel muss entfernt werden. gungsstelle. Ebenso muss der Türverschluss un- Auf besonderen Wunsch nehmen wir brauchbar gemacht werden, damit bei Anlieferung des Neugerätes das Kinder sich nicht selbst einschließen...
- Seite 7 152967951de.qxp 25/05/2004 15.41 Pagina 7 Geräteansicht oberer Geschirrkorb oberer Sprüharm Härtbereichsschalter unterer Vorratsbehälter Sprüharm für Spezialsalz Siebe Behälter für Vorratsbehälter Reinigungsmittel für Klarspüler Typschild Installation Aufstellen des Geschirrspülers schränken. Es könnte ein Wärme- stau eintreten, der die Umwälzpumpe Die Einplanung der Anschlüsse für in ihrer Funktion beeinträchtigt oder Wasserzu-und -ablauf, sowie Strom, beschädigt.
- Seite 8 152967951de.qxp 25/05/2004 15.41 Pagina 8 • Wird der Geschirrspüler direkt neben Zulaufschlauch mit Sicher- einem Gas- oder Kohleherd aufge- heitsventil stellt, muss zwischen Herd und Ge- Der Zulaufschlauch ist mit einem Si- schirrspüler eine wärmeisolierende, cherheitsventil ausgestattet, das sich nicht brennbare Platte bündig zur nach dem Anschluss direkt am Wasser- Oberkante der Arbeitsplatte (Tiefe hahn befindet.
- Seite 9 152967951de.qxp 25/05/2004 15.41 Pagina 9 Wasserablauf Verlegen der Schläuche Ablaufschlauch Wasserzu- und -ablaufschlauch Der Ablaufschlauch wird zweckmäßi- sind weitgehend knickfrei. gerweise fest installiert. Die Abflusshö- Überzeugen Sie sich davon, dass auch he muss zwischen 30 und 100 cm lie- beim Einschieben des Spülers an sei- gen.
- Seite 10 152967951de.qxp 25/05/2004 15.41 Pagina 10 Beschreibung der Bedienungsblende 1. EIN/AUS-Taste 5. Kontroll-Anzeigen Durch Drücken der EIN/AUS-Taste SALZ wird das Gerät ein- bzw. ausgeschaltet. Die Kontrolllampe SALZ leuchtet: Die Betriebskontrolllampe leuchtet Es muss Spezialsalz ein- bzw. nachge- oder erlischt. füllt werden. 2.
- Seite 11 152967951de.qxp 25/05/2004 15.41 Pagina 11 7. Funktions-Tasten Diese Tasten haben zwei Funktionen. Zusätzlich zu den aufgedruckten Spül- programmen kann mit diesen Tasten, in Kombination mit den EIN/AUS-Taste • der Wasserenthärter des Geschirr- spülers eingestellt werden. • der Klarspülerzulauf ein- und ausge- schaltet werden.
- Seite 12 152967951de.qxp 25/05/2004 15.41 Pagina 12 Inbetriebnahme Vor der ersten Inbetriebnahme Wasserenthärter einstellen Verpackungsteile, Transportsicherungs- Um Kalkablagerungen auf Geschirr material, Klebebänder usw. entfernen. und im Geschirrspüler zu verhindern, Geringe Wasserrückstände im Spüler muss das Geschirr mit weichem, d.h. stammen von der Endkontrolle im kalkarmen Wasser gespült werden.
- Seite 13 152967951de.qxp 25/05/2004 15.41 Pagina 13 Elektronisch Einstellung: 3. Funktions-Taste 1 nochmal drücken. Die LED-Anzeige der Funktionstaste 1. EIN/AUS-Taste drücken. 1 blinkt. Falls Anzeigen zusätzlich zur Gleichzeitig blinkt die LED-Anzeige EIN/AUS-Taste leuchten,.ist ein Spül- ENDE. programm aktiviert. Das Spülpro- Die Anzahl der Blinkzeichen der gramm muss abgewählt werden: LED-Anzeige ENDE entspricht der Funktions-Tasten 2 und 3 für ca.
- Seite 14 152967951de.qxp 25/05/2004 15.41 Pagina 14 Spezialsalz einfüllen Dadurch werden übergelaufenes Salzwasser und Salzkörner ausge- Um den Wasserenthärter zu entkalken, spült. muss Spezialsalz eingefüllt werden. Nur Je nach Körnung kann es einige Stun- Spezialsalz verwenden, das für Haus- den dauern, bis das Salz sich im Was- haltsgeschirrspüler geeignet ist.
- Seite 15 152967951de.qxp 25/05/2004 15.41 Pagina 15 6. Wenn Klarspüler ausgelaufen ist, mit einem Lappen wegwischen. Klarspülerzulauf ein/ausschalten Das Gerät muss ausgeschaltet sein. 1. EIN/AUS-Taste drücken. Falls Anzeigen zusätzlich zur EIN/AUS-Taste leuchten,.ist ein Spül- programm aktiviert. Das Spülpro- gramm muss abgewählt werden: 5.
- Seite 16 152967951de.qxp 25/05/2004 15.41 Pagina 16 Bedienung / Handhabung Besteck und Geschirr Achtung: Schwämme, Haushaltstücher und alle einordnen Gegenstände, die sich mit Wasser voll- Zum Spülen im Geschirrspüler nicht saugen können, dürfen nicht im Ge- geeignet: schirrspüler gereinigt werden. • Bestecke mit Holz-, Horn-, Porzelan- •...
- Seite 17 152967951de.qxp 25/05/2004 15.41 Pagina 17 Das Fassungsvermögen der Geschirr- • Wenn Sie den Besteckkorb wieder körbe nach Norm ist im Kapitel “Hinwei- zusammenfügen möchten, gehen se für Prüfinstitute” dargestellt. Da Ihr Sie bitte in umgekehrter Reihenfolge Geschirr vermutlich von der Norm ab- vor.
- Seite 18 152967951de.qxp 25/05/2004 15.41 Pagina 18 Einordnen im unteren Korb Einordnen im oberen Korb Stark verschmutztes, größeres Ge- Im oberen Korb werden Tassen, Glä- schirr wird im Unterkorb gründlich ge- ser, Salatschüsseln, Unter tassen, reinigt. Dessertteller bis zu einem Durchmes- ser von 24 cm eingeordnet. •...
- Seite 19 152967951de.qxp 25/05/2004 15.41 Pagina 19 Oberen Korb in der Höhe Vor dem Spülen überprüfen verstellen • Sind alle Geschirrteile richtig einge- ordnet? Das ist besonders bei leich- Der Oberkorb ist höhenverstellbar. ten Teilen wichtig, damit sie bei der Im abgesenkten Zustand beträgt die intensiven Wasserumwälzung ihren Geschirrhöhe Stand sicher behalten.
- Seite 20 152967951de.qxp 25/05/2004 15.41 Pagina 20 2. Reinigungsmittel in den Behälter für Reinigertabletten Reinigungsmittel (1)füllen. Reinigertabletten verschiedener Her- Als Dosierhilfe für Pulverreiniger steller lösen sich unterschiedlich schnell dienen die Markierungslinien: auf. Daher können einige Reinigertablet- „20“/„30“ entspricht ca. 20/30 ml ten in Kurzprogrammen nicht die ganze Reiniger.
- Seite 21 152967951de.qxp 25/05/2004 15.42 Pagina 21 Spülprogramm / Startzeitvorwahl Spülprogramm starten Spülprogramm abbrechen 1. Funktions-Tasten 2 und 3 drücken 1. Überprüfen Sie, ob Geschirr und und gedrückt halten. Besteck im Geschirrspüler so einge- Die Programmanzeige des laufenden ordnet sind, dass die Sprüharme Spülprogramms blinkt einige Sekun- sich frei drehen können.
- Seite 22 152967951de.qxp 25/05/2004 15.42 Pagina 22 Startzeitvorwahl ändern: Kurzanweisung Solange das Spülprogramm nicht be- Die wichtigsten Handgriffe bei der Inbe- gonnen hat, können Sie durch Drücken triebnahme des Gerätes sind folgende: der STARTZEIT-VORWAHL-Taste die 1. Wasserzulauf- und -ablaufschlauch eingestellte Zeit noch ändern. Wenn anschließen.
- Seite 23 152967951de.qxp 25/05/2004 15.42 Pagina 23 Pflege und Wartung Auf keinen Fall handelsübliche Möbel- 4. Grob-/Feinsieb (A/B) an der Grifföse pflege- oder aggressive Reinigungs- fassen und aus dem Mikrofilter (C) mittel verwenden. herausziehen. • Bedienteile des Geschirrspülers bei Bedarf nur mit einem weichen Lappen und warmem, klarem Wasser reinigen.
- Seite 24 152967951de.qxp 25/05/2004 15.42 Pagina 24 Niemals versuchen, die oberen Die Siebe können nach den Beschrei- Sprüharme zu entfernen, da der Ge- bungen der vorangegangenen Seiten schirrspüler dadurch Schaden neh- herausgenommen und gereinigt wer- men kann. den. Evtl. Restwasser sorgfältig her- auswischen.
- Seite 25 152967951de.qxp 25/05/2004 15.42 Pagina 25 Behebung kleiner Störungen Hinweise zur Behebung klei- • Ist der Siphon verstopft? Siphon nerer Störungen reinigen. Löschen der Fehleranzeige: Wenn Sie unsere Ratschläge beach- Nachdem der Fehler behoben ist, ten, werden Sie immer Freude an Ihrer Gerät aus- und wieder einschalten.
- Seite 26 152967951de.qxp 25/05/2004 15.42 Pagina 26 • Sind die Düsen der Sprüharme teil- ... beim Spülen Pfeifgeräusche zu weise verstopft? hören sind? • Ist der Salzbehälterdeckel richtig • Das Pfeifen ist unbedenklich. geschlossen? Evtl. Abhilfe, anderen Markenreiniger verwenden..das Geschirr nicht trocken wird und ohne Glanz bleibt? Beachten! •...
- Seite 27 Störung c) Produkt-Nummer Wenn Sie für eine Störung keinen d) Privileg-Nummer Hinweis in der Gebrauchsanweisung Die Produkt- und Privileg-Nummer finden, so verständigen Sie bitte finden Sie auf dem Geräte-Typschild unseren das auf der rechten Türinnenseite an- -- Technischen Kundendienst -- gebracht ist.
- Seite 28 152967951de.qxp 25/05/2004 15.42 Pagina 28 Technische Daten / Abmessungen Technische Daten: Abmessungen: Fassungsvermögen 12 Maßgedecke Gesamthöhe 818-878 mm Durchflusserhitzer 2100 Watt Gesamtbreite 596 mm Ablaufpumpe 30 Watt Gesamttiefe 575 mm Gewicht 39 kg Umwälzpumpe 100 Watt Spannung 220-240 Volt 50 Hz Absicherung 10 Ampere Gesamtanschluss...
- Seite 29 152967951de.qxp 25/05/2004 15.43 Pagina 29 Hinweise für Prüfinstitute Die Prüfung nach EN 60704 muss bei Die Prüfungen nach EN 50242 müssen voller Beladung mit dem Testprogramm mit vollem Salzbehälter des Wasserent- (siehe Programmtabelle) durchgeführt härters, mit vollem Vorratsbehälter für werden. Klarspüler und mit dem Testprogramm (siehe Programmtabelle) durchgeführt werden.
- Seite 30 152967951de.qxp 25/05/2004 15.43 Pagina 30 Programmübersicht Programm Geeignet für Taste Stark verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten, besonders Eiweiß und INTENSIV Stärke. INTENSIV 70° 70° Normal verschmutztes Ess- und Kochgeschirr mit angetrockneten Speiseresten. NORMAL 65° NORMAL 65° Frisch benutztes, normal bis verschmutztes Geschirr. BLITZ Diese Programm eignet sich nicht bei angetrockneten BLITZ 60°...
- Seite 31 152967951de.qxp 25/05/2004 15.43 Pagina 31 Verbrauchswerte Durchschnittliche Durchschnittlicher Durchschnittli- Programmablauf Programmdauer in Energieverbrauch cher Wasserver- Minuten bei Kalt- in kWh bei Kalt- brauch in Litern wasseranschluss wasseranschluss Vorspülen Reinigen 2 x Zwischenspülen 110 - 120 1,70 - 1,90 23 - 25 Klarspülen Trocknen Vorspülen...
- Seite 32 Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. QUELLE AG 90762 Fürth Geschirrspüler 46400i Integr. Modell weiß Produkt-Nr. 888.810 Integr. Modell braun Produkt-Nr. 018.924 Integr. Modell Edelstahl Produkt-Nr. 933.296...
