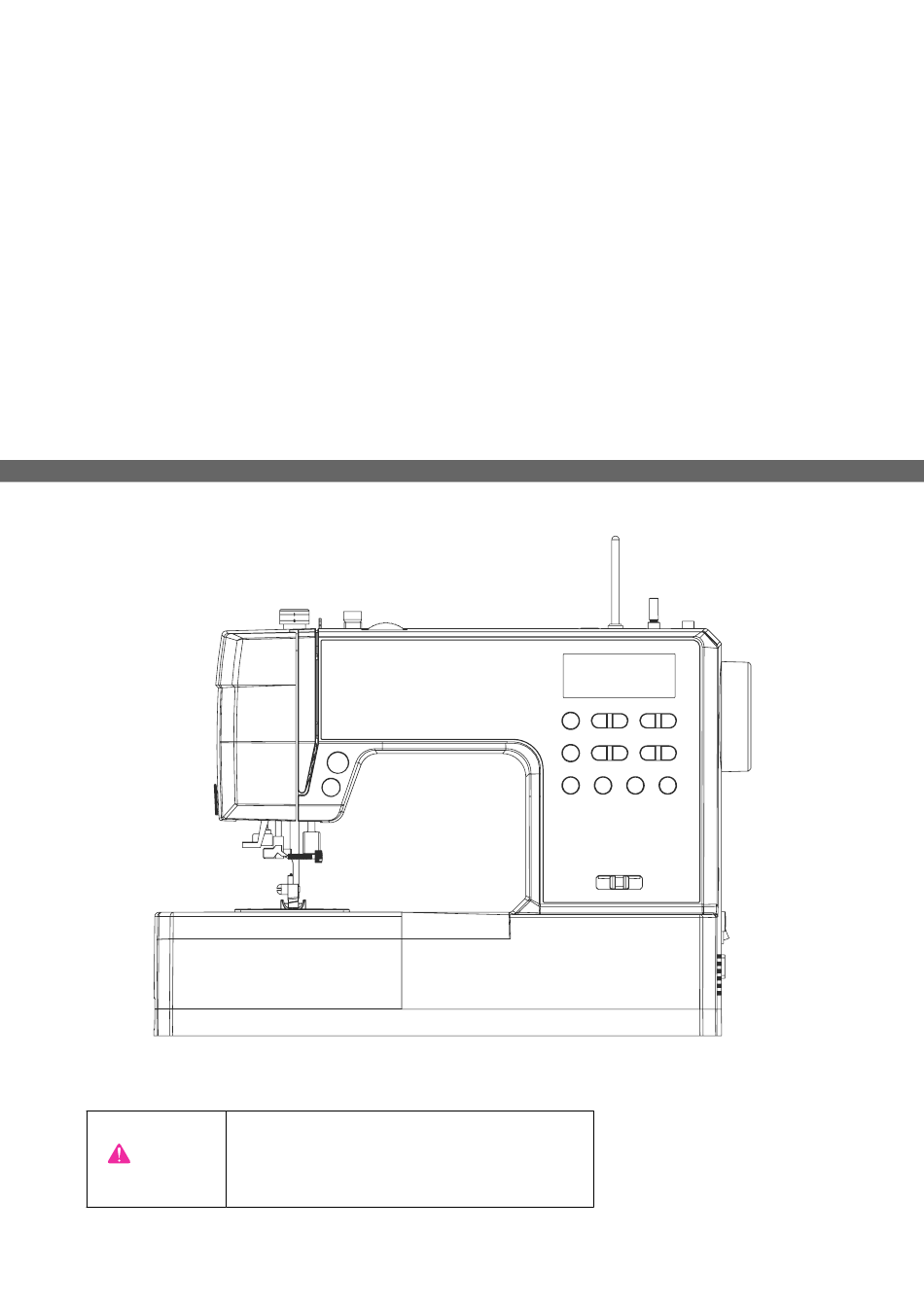

- Seite 1 ROLD S700 Handbuch Aus Sicherheitsgründen lesen Sie bitte diese Bedi- enungsanleitung vor der Benutzung der Maschine Aufmerksamkei und bewahren Sie diese Bedienungsanleitung gut auf, damit Sie sie jederzeit einsehen können.
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte lesen Sie dieses Handbuch gründlich durch, bevor Sie die Nähmaschine verwenden, und befolgen Sie bitte die folgenden Sicherheitsanweisungen. Gefahr Reduzierung der Risiko Stromschlag: 1. Lassen Sie das Gerät niemals unbeaufsichtigt, nachdem es angeschlossen ist 2. Achten Sie darauf, dieses Gerät unmittelbar nach Gebrauch und vor de Reinigung von der Steckdose zu trennen. - Seite 3 Trennen Sie die Maschine immer von der Steckdose, wenn Sie die Abdeckung entfernen, sie schmieren oder andere in der Bedienungsanlei- tung erwähnte Benutzerwartung durchführen. Setzen oder stecken Sie niemals Gegenstände in eine Öffnung ein. Nicht im Freien verwenden. Nicht an Orten arbeiten, an denen Aerosol-(Sprüh-)Produkte verwendet werden oder Sauerstoff verabreicht wird.
-
Seite 4: Sicherer Umgang Mit Der Nähmaschine
"SEINSTRUKTIONEN SPEICHEN" "Diese Nähmaschine ist nur für den Heimgebrauch bestimmt." Bitte lesen Sie unbedingt die Sicherheitsvorkehrungen in der Bedienungsanleitung „Sichere Verwendung der Nä hmaschine“ vor der Verwendung und verstehen Sie die Funktionen und Betriebsvorgänge der Nähmaschine vollständig, um die Nähmaschine langfristig zu verwenden. Nachdem Sie die Bedienungsanleitung gelesen haben, bewahren Sie sie immer mit der Garantie auf, um sie bei Bedarf lesen zu können. -
Seite 5: Inhaltsverzeichnis
Inhalt Bereit zum Nähen Die Hauptkomponenten der Maschine Nähtisch · · · Zubehör Typen von Pressfußdiagrammen Verbinden Sie die Maschine Wickelspule Spule einsetzen Faden Sie das obere Gewinde auf Verwenden Sie einen Nadelschneider Untergewinde anheben Anpassung des Pressfußdrucks Nadel wechseln Druckfuß... -
Seite 6: Anhang
Allgemeines Nähen Verwendung des allgemeinen Pressfuß es· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·... -
Seite 7: Lcd-Bildschirm
Hauptteil Maschinen Geschwindigkeitsbegrenzun- gseinstellhebel Positionsknopf Nadel oben/ unten Taste für automatische Verriegelung Reverse-Button Start/Stopp-Taste Gewindeschneider Knopflochstange 18 30 31 32 Automatische Nadeleinfädelmaschine Spulenabdeckplatte Zubehör Box Spannzifferblatt Spindel für Spulenwickelmaschine Anschlag für Wickelmaschinen LCD-Bildschirm Taste zur Einstellung der Stichbreite Taste zur Einstellung der Stichlänge Stichauswahlknopf Doppelpolige Taste Kurzreferenztafel... -
Seite 8: Nähtisch
Nähtisch Halten Sie den Schnapp-Nähti- sch waagerecht und ziehen Sie ihn in Richtung des Pfeils. Der Innenraum des Schnappnähtisc- hes dient als Zubehörkasten. Zubehör Kriterien Standard Pressfuß Reiß verschlussfuß Knopfl- ochfuß Anti-Springfuß Knopf Nähfuß Spule (3 Spulenstift (2x) Schraubendreher (L-fö rmig) Slotter/Bürsten- nadel Pack (3x) Netz- kabel... -
Seite 9: Anti-Springfuß
Typen und Anwendungen von Pressfußdiagrammen Applikation Nadel Druckfuß Allgemeines Nähen, Patchwork Nähte, Dekoration Nähte, Bluse, Falten usw. Hinweis: Knopflochnä Standard Pressfuß hen ist nicht verfügbar. Reißverschluss einsetzen Reißverschlussfuß Knopflöchernähen Knopflochfuß Knopfnähen Knopfnähfuß Dieser Fuß hilft, St- ichsprung auf Stre- tchgewebe zu verh- Anti-Springfuß... -
Seite 10: Verbinden Sie Die Maschine
Verbinden Sie die Maschine Stellen Sie sicher, dass die Spannung und Frequenz, die auf der Bewertungsp- latte angezeigt werden, mit Ihrer Stro- mversorgung übereinstimmen, bevor Sie die Stromversorgung anschließen. Stellen Sie die Maschine auf einen stabilen Tisch. Stecken Sie den 2-Loch-Stecker in die Steckdose und schließen Sie das Netzkabel an die Maschine an. -
Seite 11: Wickelspule
Wickelspule Legen Sie das Gewinde und die Spulenkappe auf den Spulenstift. Für kleinere Spulen. Platzieren Sie die kleine Seite der Spulenabdeckung neben die Spule oder verwenden Sie die kleine Spulenabdeckung. Einschnappen des Gewindes in die Gewindeschiene. Der Faden wird im Uhrzeiger- sinn auf die Spannscheibe der Spulmaschine aufgewickelt. -
Seite 12: Spule Einsetzen
Spule einsetzen Hinweis: Drehen Sie den Netzschalter auf AUS (" ○ ") vor dem Einsetzen oder Entfernen der Spule. Beim Einsetzen bzw. Entne- hmen der Spule müssen Nadel und Pressfuß vollständig an- gehoben werden. Die Spule wird in das Spulengeh äuse eingesetzt und der Faden lä... - Seite 13 Obermaterial tragen Gewinde Anmerkung: Es ist wichtig, den Thread rich- tig auszuführen, nicht Dadurch kann es zu mehre- ren Nähproblemen kommen. Heben Sie zunächst die Nadel auf Sein höchster Punkt hebt eb- enfalls den Druckfuß an, um die Spannscheibe freizugeben. Gewinde und Schieberkappe auf den Schieberstift legen.
-
Seite 14: Verwendung Der Nadel Einfädeleinrichtung
Verwendung der Nadel Einfädeleinrichtung Heben Sie die Nadel in die höchste Position und se- nken Sie den Druckfuß. Hinweis: Drehen Sie den Netzschalter in die Aus-Position (""). ○ Senken Sie langsam den Nadelfä delstab, führen Sie den Faden wie gezeigt durch den Fadenführer und ziehen Sie ihn dann nach rechts. -
Seite 15: Anpassung Des Pressfußdrucks
Anpassung des Pres- sfußdrucks Der Standardpressfußdruck ist auf "2" eingestellt. Der Druck des Pressfußes der Masc- hine ist bereits voreingestellt und muss nicht geändert werden, es sei denn, ein bestimmter Stofftyp (leich- tes oder schweres Gewicht) wird genä Wenn Sie den Druck auf den Niederdruck wirklich entlasten mü... -
Seite 16: Austausch Der Presse Fuß
Austausch der Presse Fuß Hinweis: Drehen Sie den Netzschalter auf AUS (" ○ ") Bei einer der oben genannten Vorgänge! Druckfuß entfernen (1) Druc- kfuß anheben. Drücken Sie den schwarzen Joystick (e) und der Fuß wird freigegeben. Druckfuß anschließen (2) Druckfußhalterung absenken (b) Bis die Ausnehmung (c) unmitt- elbar über dem Stift (d) liegt. -
Seite 17: Fütterungshunde Aufziehen Oder Ablegen
Fütterungshunde au- fziehen oder ablegen Wenn der Nähtisch aus der Maschine verlässt, ist der Vorschubhunde-Einstellhebel an der Basis auf der Rückseite der Nähmaschine zu sehen. Schieben Sie den Steuerhebel auf (b) Der Zufuhrhund wird beispielsweise beim Knopfnähen abgesenkt. Wenn Sie normalerwe- ise weiternähen möchten, schieben Sie den Joystick auf (a) Zur... -
Seite 18: Lcd-Bildschirm
LCD-Bildschirmmustermodus ① ② Druckfuß Selbstverriegelung ③ Obere/untere Nadelposition ④ Knopflochstange Spulenwicklung Anzahl der Stiche Auto Auto Stoppen Schlösser Stichbreite Push Stichlänge Umgekehrt Fashion Fußpedale Doppelnadel Spiegel Verriegelung Modusschalter Up-Thread-Erkennung... -
Seite 19: Ein-/Aus-Taste
Knopf a. Ein-/Aus-Schaltknopf b. Umgekehrte Taste c.Automatische Sperr-/Stopp-Taste d. Nadelpositionsknopf ober/untere e. Ges- chwindigkeitsregelknopf f. Stichlänge Wählknopf g. Sti- chbreite Wählknopf h. Doppel- nadelknopf i, Musterauswahlk- nopf j. Verriegelungstaste k. Entriegeln Sie die Kombinationsta- ste l. Modusgruppenauswahltaste m. Spiegelknopf Bedienungsauswahltaste Ein-/Aus-Taste Drücken Sie einmal, um das Nähen zu starten, und drücken Sie erneut, um das Nähen zu stoppen. -
Seite 20: Umgekehrte Taste
Umgekehrte Taste Auto Auto Stoppen Schlösser Push Drücken Sie beim Nähen einer geraden Linie den Umkehrknopf, und die Nähmaschine näht mit niedriger Geschwindigkeit umgekehrt. Lassen Sie den Umkehrknopf los und die Maschine stoppt automatisch das Nähen. Automatische Sperr-/Stopp-Taste Auto Auto Stoppen Schlösser Push... -
Seite 21: Einstellhebel Für Die Geschwindigkeitsbegrenzung
Einstellhebel für die Geschwindigkeitsbegrenzung Der Geschwindigkeitsbegrenzungseinstellhebel kann die Nähgeschwindigkeit steuern. Um die Geschwindigkeit zu erhöhen, schieben Sie den Hebel nach rechts, um die Nähgeschwindigkeit zu verringern, schieben Sie den Hebel nach links. Funktionstaste Stichbreiteneinstellknopf Wenn Sie einen Stich auswählen, stellt die Maschine automatisch die empfohlene Stichb- reite ein, die durch eine Zahl auf dem LCD- Bildschirm angezeigt wird. - Seite 22 Modusauswahlknopf Drücken Sie die Modus-Taste, um das Stichmuster und das Buchstabenmuster frei zu ändern. Drücken Sie die Pfeiltaste, um die Musternummer zu ändern und auszuwählen. Linke Maustaste, um die zehnstellige Zahl zu ändern Klicken Sie mit der rechten Maustaste, um die Einheitszahl zu ändern. Spiegelknopf Drücken Sie die Spiegeltaste, um das Muster horizontal zu drehen.
-
Seite 23: Patterndiagramm
Patterndiagramm Stichmuster Modus 1 Buchstabenmuster Modus 2 abcde fgh i jk lmnopqr st u vwxyz abcdefghi jk mn opqrstu vwxy z 1 2 3 4 5 6 7 8 s 0@!? &... -
Seite 24: Gewindespannung
Gewindespannung Grundfadenspannungseinstellu- ng: "4" Um die Spannung zu erhöhen, drehen Sie das Zifferblatt nach oben zur nächsten Zahl. Um die Spannung zu verringern, drehen Sie den Drehtisch auf die nächste Zahl. Die richtige Einstellung der Span- nung ist wichtig für ein gutes Nä hen. -
Seite 25: Nützliche Fähigkeiten
Nützliche Fähigkeiten Ecken genäht 1. Wenn Sie eine Ecke erreichen, stoppen Sie die Nähmaschine. 2. Die Nadel wird manuell oder durch Drücken der Nadel-Up/ Down-Taste auf einmal in das Gewebe gesteckt. 3. Heben Sie den Druckfuß an. 4. Mit der Nadel als Drehpunkt drehen Sie den Stoff. -
Seite 26: Nähen Auf Schweren Stoffen
Nähen auf schweren Stoffen Der schwarze Knopf auf der rechten Seite des Druckfußes verriegelt den Druckfuß in der horizontalen Posit- ion, wenn Sie ihn einschieben, bevor Sie ihn senken. Dies gewährleistet einen gleichmäßigen Vorschub zu Beginn der Naht und erleichtert das Nähen mehrlagiger Gewebe, beisp- ielsweise beim Nähen von Jeans an der Naht. - Seite 27 Gerader Nadel Die Muster 00-02, 08 sind für gerade Maschen und 3,5 ist die mittlere Einstellung in der Mitte. Ändern der Stichlänge Um die Stichlänge zu verkürzen, drü cken Sie die Taste „<“ Stichlängena- npassung. Für eine längere Stichlänge drücken Sie bitte die ">" Stichlängen- anpassungstaste.
-
Seite 28: Elastische Nähte
Elastische Nähte Verwenden Sie diese Masche für Strick-, Ketten- oder andere elastis- che Stoffe. Dieser Stich ermöglicht es Ihnen, die Naht zu dehnen, ohne den Faden zu brechen. Diese Nähte können auch sein Zur Verwendung als dekorativer Fingerhub. (1) Gerade elastische Maschen (2) Gerader Nadel Gerade elastische Nähte dienen zur dreifachen Verstärkung der elastisc-... -
Seite 29: Autolock-Taste, Um Die Verstärkungsmaschen Automatisch Zu Beg
Knopfnähen Ändern Sie den Pressfuß zu einem Knopfnähfuß. Verschieben Sie das Drop-Feed- Steuerelement zu Senken Sie es und füttern Sie den Hund. Stellen Sie die Arbeit unter Ihre Füße. Setzen Sie den Knopf in die gewünschte Position und senken Sie den Fuß. Wählen Sie ein Zickzack-Muster aus. - Seite 30 Knopflochnähte Es ist möglich, Knopflöcher zu nä hen, die der Knopfgröße entsprech- en. Für dehnbare oder dünne Stoffe wird ein Stabilisator empfohlen, um eine bessere Knopfloch-Oberfläche zu erhalten. Geeignet für dünne oder mittlere Stoffe Für horizontale Löcher in Hemden oder Hemden aus dü nnem oder mittlerem Gewebe Für Anzug oder Mantel Geeignet für dünne oder mittlere Stoffe...
- Seite 31 Wählen Sie den Knopflochstich. Maschenbreite und Maschenlänge an die gewünschte Breite und Di- chte anpassen. Legen Sie den Stoff unter den Preßfuß, so dass das vordere Ende der Knopflochmarkierung mit der Mittellinie des Knopflo- chfußes ausgerichtet ist. (A) Ausgangspunkt Ziehen Sie die Knopflochstange ganz nach unten und legen Sie sie hinter der Halterung am Knopfl- ochfuß.
-
Seite 32: Herstellen Von Knopflö Chern In Stretchgewebe
Heben Sie den Druckfuß an und schneiden Sie das Gewinde ab. Um das gleiche Knopfloch am Anfang wieder zu starten, heben Sie den Druckfuß an, um in die Startposition zurückzukehren. Hinweis: Nachdem Sie das Knopfloch genäht haben, heben Sie die Knopflochsta- nge bis in die ursprüngliche Position für weitere Nähte. - Seite 33 Ösennähte Ösennähte werden zur Herstellung von Gürtellöchern und anderen ä hnlichen Anwendungen verwendet. Auto Auto Stoppen Schlösser Push Wählen Sie Muster I 22, um eine Ösenmasche zu erhalten. Fashion Drücken Sie die Taste "" oder "+" Stichb- reitenanpassung, um die Ösengröße aus- zuwählen.
- Seite 34 Streifenstich Stabtacken werden verwendet, um belastungsanfällige Punkte wie Tas- chenecken und Öffnungen zu verstä rken. Das Muster I 20 wird so gewählt, daß Auto Auto eine Schnittnadel erhalten wird. Stoppen Schlösser Push Ändern Sie den Pressfuß in einen Knopflochfuß. Ziehen Sie die Knopfhalterung nach Fashion hinten.
-
Seite 35: Reißverschlusseinsatz
Reißverschlusseinsatz Dieser Fuß kann auf jeder Seite des Reißverschlusses angenäht sein, wobei die Kante des Fußes den Reiß verschluss führt, um eine gerade Platzierung zu gewährleisten. Hinweis: Der Reißverschlussfuß darf nur für gerade Nähmaschen in der Mitte der Nähbreite verwendet werden. Beim Nähen anderer Muster kann die Nadel auf den Pressfuß... - Seite 36 Seitenreißverschluss einsetzen (1) Umgekehrte Nähte (2) Nähen (3) Gegenseite -Legen Sie die rechte Seite des Gewebes zusammen. Nähen Sie eine 2 cm lange Unternaht von der rechten Kante bis zum unteren Anschlag des Reißverschlusses. Nä hen Sie ein paar Stiche umgekehrt, um zu verriegeln.
-
Seite 37: Nähen Mit Satinstichen
Nähen mit Satinstichen Verwenden Sie die Dekornadel für Satinstiche und Nähen der Dekor- nadel. Dieser Fuß besitzt an der Unterseite eine vollständige Verti- efung und ermöglicht eine einfache Vernähung der Maschendicke mit dicht beabstandeten Zickzackmas- chen und kann sogar in das Gewebe eingefügt werden. - Seite 38 Zigaretten Die dekorativen Maschen, die durch Nä hen oder Sticken an den Falten gebildet werden, werden als "Bluse" bezeichnet. Es wird verwendet, um die Vorderseite oder die Manschetten von Hemden zu schmücken. Die Räucherstiche verle- ihen dem Stoff Textur und Elastizität. Verwenden Sie einen Standardpr- essfuß, um die Nahtfäden in einem Abstand von 1 cm (3/8 Zoll) in den...
- Seite 39 Spiegel Auto Auto Stoppen Schlösser Push Wählen Sie ein Muster. Drücken Sie den Spiegelknopf. Das LCD zeigt die Spiegelfun- Auto Auto Stoppen Schlösser Push ktion an und die Maschine näht das reflektierte Muster, bis Sie die Spiegeltaste wieder drücken. A. Nähen im normalen Muster. B.
- Seite 40 Doppelnadelfunktion ※ Die Doppelnadel ist optional und nicht im Zubehör enthalten. Doppelnadel einstecken. Aufmerksamkeit Beim Nähen mit Doppelnadeln schalten Sie bitte den Pressfuß auf den Zubehör ① Normalen Pressfuß um. Stecken Sie den zweiten Schieberstift (im Zubehör enthalten) in die zweite Schieberstiftbohrung ein. Das Fädeln einer Doppelnadel ist dasselbe wie das Fädeln einer Einzelnadel.
- Seite 41 Drücken Sie die Doppelnadeltaste Auto Auto Stoppen Schlösser Push Bildschirm zeigt Doppelnadel-Symbol an. Auto Auto Stoppen Schlösser Push Wählen Sie das Muster aus, das Sie nähen mö chten. Hinweis: Wenn Sie mit Doppelnadeln nähen, verlangs- amen Sie die Geschwindigkeit für ein besseres Nähergebnis: Die Doppelnadelfunktion ist nur für die Maschen 00 bis 04 verfügbar.
- Seite 42 Warnfunktion Anzeige von Anweisungsinformationen -Wenn Sie ein beliebiges Knopflo- Automati- Automatische sch Stopp Verriegelung Push chmuster oder Darnmuster auswä hlen, senken Sie die Knopflochst- ange und der LCD-Bildschirm ze- „.Es erinnert Sie daran, den igt " Knopflochhebel zu senken. -Spulenwicklung Wenn die Spulenspindel für die Spulenwicklung aktiviert wird Auto...
- Seite 43 Instandhaltung Hinweis: Trennen Sie das Netzkabel von der Wandsteckdose, bevor Sie den Bildsc- hirm und die Oberfläche der Nähmas- chine reinigen, da es sonst zu Verletz- ungen oder Stromschlägen kommen kann. Bildschirm reinigen Wenn die Frontplatte schmutzig ist, wischen Sie sie vorsichtig mit einem weichen, trock- enen Tuch ab.
-
Seite 44: Leitfaden Zur Fehlersuche
Leitfaden zur Fehlersuche Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Dienst anrufen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Ort des Kaufs oder an den nächstgelegenen autorisierten Händler. Referenz Ursachen Korrekturen Problematik 1. Die Schraubverbindung der Maschine ist falsch. 1. - Seite 45 Referenzen Korrekturen Problematik Ursachen 1. Die Nadel- und Fadenspannung ist zu eng. 1. Verringerung der Fadenspannung. 2. Die Nadel und der Faden sind nicht 2. Fädeln Sie die Maschine neu. richtig eingefädelt. Faltennä 3. Wählen Sie die passende Nadel für den 3.
