Wir verstehen Wasser.
Systemtrenner | GENO-DK 2, DK 2-Maxi
Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grunbeck GENO-DK 2

Inhaltszusammenfassung für Grunbeck GENO-DK 2

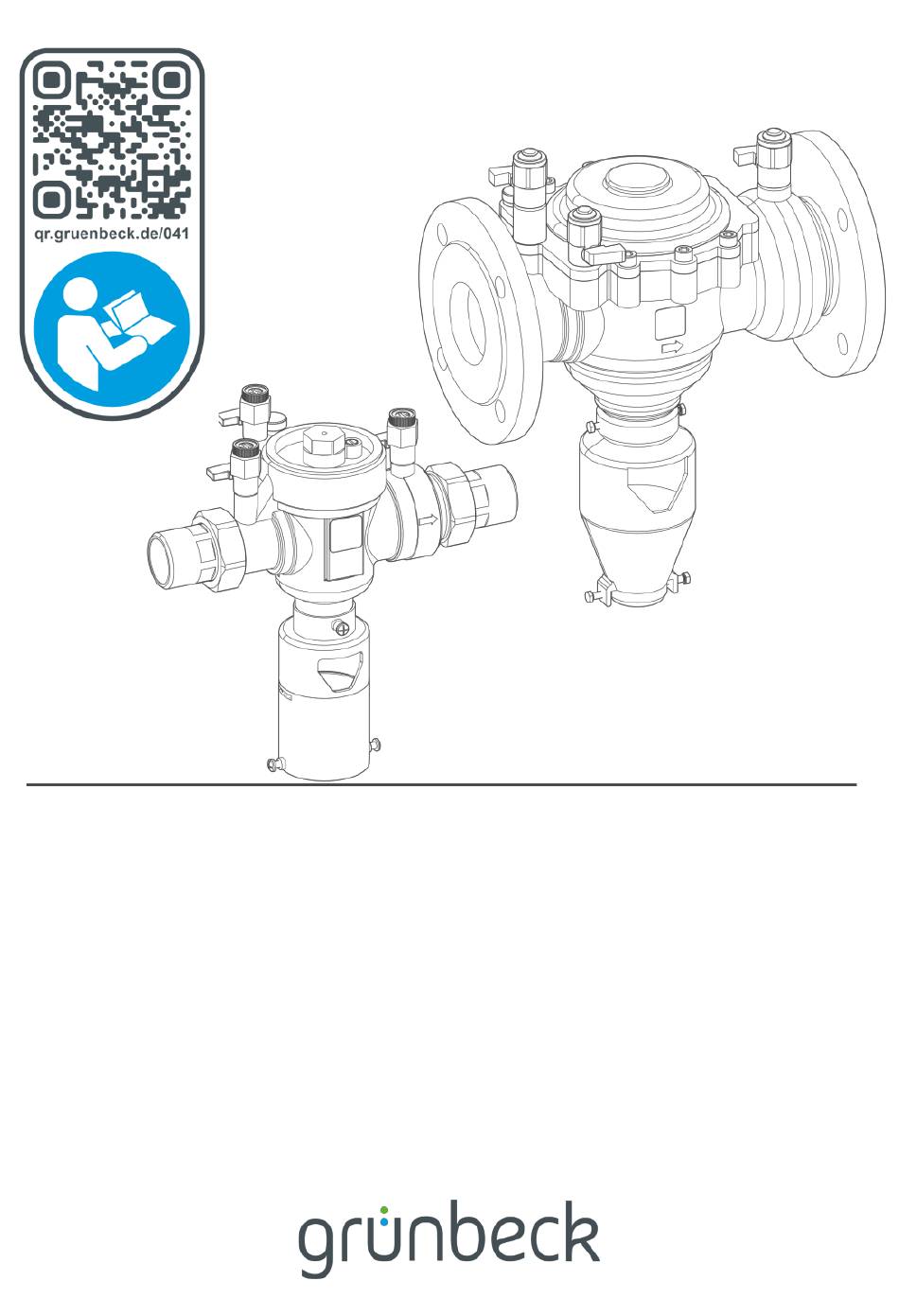

  • Seite 1 Wir verstehen Wasser. Systemtrenner | GENO-DK 2, DK 2-Maxi Betriebsanleitung...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb +49 9074 41-0 Service +49 9074 41-333 service@gruenbeck.de Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck AG Originalbetriebsanleitung Stand: September 2025 Bestell-Nr.: 132970_de_175...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Produkt entlüften ......38 Einführung ........4 Produkt prüfen ....... 41 Produkt an Betreiber übergeben ... 43 Gültigkeit der Anleitung ....4 Mitgeltende Unterlagen ....5 Produktidentifizierung ...... 6 Betrieb/Bedienung ......44 Verwendete Symbole ....... 7 Funktion des Systemtrenners Darstellung von Warnhinweisen ..

  • Seite 4: Einführung

    1.1 Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Systemtrenner GENO-DK 2 (Bestell-Nr. 132 510 – 132 570) ● Systemtrenner GENO-DK 2 Maxi (Bestell-Nr. 132 460 – 132 475) ● Systemtrenner GENO-DK Maxi (Bestell-Nr. 132 720 – 132 730) ●...

  • Seite 5: Mitgeltende Unterlagen

    Im Sinne der Nachhaltigkeit stellen wir Ihnen das Produktdatenblatt und diese Anleitung auf unserer Homepage zum Download bereit. ● Produktdatenblatt GENO-DK 2 ● Produktdatenblatt GENO-DK 2-Maxi, GENO-DK-Maxi Um die mitgeltenden Unterlagen aufzurufen, haben Sie folgende Möglichkeiten: • diesen QR-Code scannen •...

  • Seite 6: Produktidentifizierung

    Einführung 1.3 Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. auf dem Ty- penschild können Sie Ihr Produkt identifizieren. ► Prüfen Sie, ob die in Kapitel 1.1 angegebenen Produkte mit Ihrem Produkt übereinstimmen. Das Typenschild finden Sie auf dem Gehäuse. Bezeichnung Bezeichnung Bestell-Nr.

  • Seite 7: Verwendete Symbole

    Einführung 1.4 Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur von Elektrofachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen 1.5 Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Si-...

  • Seite 8: Anforderungen An Personal

    Einführung Warnzeichen und Folgen bei Missachtung der Hinweise Signalwort GEFAHR Tod oder schwere Verletzungen möglicherweise Tod oder schwere Verlet- WARNUNG zungen möglicherweise mittlere oder leichte Ver- VORSICHT letzungen möglicherweise Beschädigung von Kom- ponenten, des Produkts und/oder seiner HINWEIS Funktionen oder einer Sache in seiner Umgebung 1.6 Anforderungen an Personal Während der einzelnen Lebensphasen des Produkts führen unter-...

  • Seite 9: Persönliche Schutzausrüstung

    Einführung Personal Voraussetzungen • Kenntnisse über gesetzliche Vorschriften zum Un- fallschutz • Erweiterte produktspezifische Fachkenntnisse Kundendienst (Werks-/Vertragskun- • Geschult durch Grünbeck dendienst) 1.6.2 Berechtigungen des Personals Die folgende Tabelle beschreibt, welche Tätigkeiten von wem durch- geführt werden dürfen. Kunden- Bediener Betreiber Fachkraft dienst...

  • Seite 10: Sicherheit

    Sicherheit Sicherheit 2.1 Sicherheitsmaßnahmen ● Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ord- nungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwas- serschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. ●...

  • Seite 11: Schutzbedürftige Personengruppe

    Sicherheit 2.1.2 Drucktechnische Gefahren ● Komponenten können unter Druck stehen. Es besteht die Ge- fahr von Verletzungen und Sachschäden durch ausströmen- des Wasser und durch unerwartete Bewegung von Kompo- nenten. Prüfen Sie regelmäßig die Druckleitungen am Pro- dukt auf Dichtheit. ●...

  • Seite 12: Produktbeschreibung

    Ausführungen der Systemtrenner ● GENO-DK 2 mit Verschraubung (½" – 2") ● GENO-DK 2-Maxi mit Flanschanschluss (DN 50 – DN 100) ● GENO-DK-Maxi mit Flanschanschluss (DN 150 – DN 250) 3.2 Produktkomponenten Die Bauteile sind je nach Ausführung des Systemtrenners unter- schiedlich in der Form und Größe, haben jedoch die gleiche Funk-...
  • Seite 13 Produktbeschreibung GENO-DK 2 (Verschraubung) Bezeichnung Bezeichnung Siebeinsatz als Absperrventile mit Grobschmutzfilter Verschlussschraube, Prüfanschluss Mitteldruckzone Wasserzählerverschraubung Entlüftungsventil Dichtung Absperrventile mit Absperrventile mit Verschlussschraube, Verschlussschraube, Prüfanschluss Nachdruckzone Prüfanschluss Vordruckzone Gehäuse Kanalanschluss 13 | 64...
  • Seite 14 Produktbeschreibung GENO-DK 2-Maxi (Flanschanschluss) Bezeichnung Bezeichnung Anschlussflansch nach Absperrventile mit DIN EN 1092-1 Verschlussschraube, Prüfanschluss Mitteldruckzone Absperrventile mit Verschlussschraube, Absperrventile mit Prüfanschluss Vordruckzone Verschlussschraube, Prüfanschluss Nachdruckzone Entlüftungsventil Gehäuse Kanalanschluss 14 | 64...

  • Seite 15: Anschlüsse

    Produktbeschreibung 3.3 Anschlüsse Anschlussmaße siehe Technische Daten im Produktdatenblatt. GENO-DK 2 (Verschraubung) Bezeichnung Eingang Rohwasser Ausgang Rohwasser Ablauf Wasser zum Kanal 15 | 64...

  • Seite 16: Funktionsbeschreibung

    Produktbeschreibung GENO-DK 2-Maxi (Flanschanschluss) Bezeichnung Eingang Rohwasser Ausgang Rohwasser Ablauf Wasser zum Kanal 3.4 Funktionsbeschreibung Der Systemtrenner besteht aus zwei Rückflussverhinderern und ei- ner Mittelkammer mit membrangesteuerten Entlastungsventil. 16 | 64...
  • Seite 17 Produktbeschreibung GENO-DK 2 (Verschraubung) Bezeichnung Siebeinsatz als Grobschmutzfilter Rückflussverhinderer eingangsseitig Membran der Mitteldruckzone Rückflussverhinderer ausgangsseitig Entlastungsventil Vordruckzone (Eingang) Mitteldruckzone Nachdruckzone (Ausgang) 17 | 64...
  • Seite 18 Produktbeschreibung GENO-DK 2-Maxi (Flansch) Bezeichnung Siebeinsatz als Grobschmutzfilter Rückflussverhinderer eingangsseitig Membran der Mitteldruckzone Rückflussverhinderer ausgangsseitig Entlastungsventil Vordruckzone (Eingang) Mitteldruckzone Nachdruckzone (Ausgang) 18 | 64...

  • Seite 19: Zubehör

    Produktbeschreibung Der Systemtrenner besteht aus einer Vor-, Mittel-, und Nachdruck- zone. Das Wasser fließt durch die Vordruckzone mit eingangsseiti- gem Rückflussverhinderer zu der Mitteldruckzone. Treten im System Druckschwankungen auf und der Vordruck wird dadurch kleiner als der Nachdruck, wird die Mitteldruckzone über das Entlastungsventil entleert.

  • Seite 20: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung 4.1 Versand/Anlieferung/Verpackung Das Produkt ist werkseitig in einer Originalverpackung gesichert. ► Prüfen Sie bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. ► Gehen Sie bei erkennbarem Transportschaden wie folgt vor: • Nehmen Sie die Lieferung nicht oder nur unter Vorbehalt entgegen.
  • Seite 21 Transport und Lagerung GENO-DK 2-Maxi und DK-Maxi Die Systemtrenner mit Flansch sind schwer und müssen mit mind. einer Hilfsperson und mit geeignetem Transportmittel zum Installa- tionsort bewegt werden. ► Stellen Sie die Packstücke auf ebenem und tragfähigem Un- tergrund ab. Beachten Sie das Gewicht der Packstücke.

  • Seite 22: Lagerung

    Transport und Lagerung 4.3 Lagerung ► Lagern Sie das Produkt geschützt vor folgenden Einflüssen: • Feuchtigkeit, Nässe • Umwelteinflüssen wie Wind, Regen, Schnee, etc. • Frost, direkter Sonneneinstrahlung, starker Wärmeeinwir- kung • Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen 22 | 64...

  • Seite 23: Installation

    Installation Installation Die Installation des Produkts ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorge- nommen werden. 5.1 Einbaubeispiel GENO-DK 2 (Verschraubung) Bezeichnung Bezeichnung Trinkwasserfilter pureliQ-X- Absperrventil Ausgang Baureihe Kanalanschluss DN 40/50 nach Absperrventil Eingang...
  • Seite 24 Installation GENO-DK 2-Maxi (Flanschanschluss) Bezeichnung Bezeichnung Trinkwasserfilter z. B. Absperrklappe Ausgang Rückspülfilter MR Kanalanschluss nach Absperrklappe Eingang DIN EN 1717 (DN-Größe entsprechend der Ausführung Entleerungsventil vom Kanalanschluss) 24 | 64...

  • Seite 25: Anforderungen An Den Installationsort

    Installation 5.2 Anforderungen an den Installationsort Örtliche Installationsvorschriften, allgemeine Richtlinien und techni- sche Daten sind zu beachten. ● Schutz vor Frost und starker Wärmeeinwirkung ● Schutz vor Chemikalien, Farbstoffen, Lösungsmitteln und de- ren Dämpfen ● Umgebungstemperatur und Abstrahlungstemperatur in unmit- telbarer Nähe ≤...

  • Seite 26: Lieferumfang Prüfen

    Installation 5.3 Lieferumfang prüfen GENO-DK 2 Bezeichnung Bezeichnung Adaptersätze Wasserzählerverschraubung Euro-Systemtrenner Dichtung Kanalanschluss Siebeinsatz ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschä- digungen. 26 | 64...
  • Seite 27 Installation GENO-DK 2-Maxi Bezeichnung Bezeichnung Euro-Systemtrenner Siebeinsatz Kanalanschluss ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschä- digungen. Die erforderlichen Flanschanschlüsse nach DIN EN 1092-1 (Ge- genflansche, Dichtungen, Befestigungsmaterial) sind nicht im Lie- ferumfang. 27 | 64...

  • Seite 28: Sanitärinstallation

    ► Spülen Sie die Rohrleitung vor der Installation. 5.4.1 Vorbereitende Arbeiten Das Produkt kann in eine waagerechte Rohrleitung installiert wer- den. GENO-DK 2 1. Bestimmen Sie die Durchflussrichtung in der Rohrleitung. 2. Prüfen Sie welche Anschlussgröße benötigt wird. a Setzen Sie bei Bedarf passende Adaptersätze ein.
  • Seite 29 Installation GENO-DK 2-Maxi Vor- und Nachgeschaltete Einbauten z. B. Absperrklappen, dürfen nicht in den Systemtrenner ragen und innenliegende Bauteile be- schädigen. 1. Bestimmen Sie die Durchflussrichtung in der Rohrleitung. 2. Prüfen Sie welche Anschlussgröße benötigt wird. 3. Stellen Sie sicher, dass die Rohrleitung das Betriebsgewicht tragen kann und eine spannungsfreie Montage gewährleistet...

  • Seite 30: Produkt In Rohrleitung Installieren

    Installation 5.4.2 Produkt in Rohrleitung installieren GENO-DK 2 (Verschraubung) Bezeichnung Bezeichnung Siebeinsatz (mit Wölbung nach Wasserzählerverschraubung außen) Dichtung 1. Installieren Sie die Wasserzählerverschraubung mit Dichtun- gen in die Rohrleitung. 2. Setzen Sie den Siebeinsatz am Eingang mit der Wölbung ent- gegen der Fließrichtung ein.
  • Seite 31 Installation 3. Schrauben Sie den Systemtrenner mit den Überwurfmuttern spannungsfrei fest. a Stellen Sie sicher, dass der Systemtrenner im 90° Win- kel senkrecht nach unten zeigt. 31 | 64...
  • Seite 32 Installation GENO-DK 2-Maxi (Flanschanschluss) Folgende Systemtrenner DK 2-Maxi in Größen DN 50, DN 65, DN 80, DN 100 und DK -Maxi in Größen DN 150, DN 200, DN 250 sind mit Flanschanschluss PN 10 nach DIN EN 1092-1 konstruiert. ► Beachten Sie die Technischen Daten für den Flanschan- schluss im jeweiligen Produktdatenblatt.
  • Seite 33 Installation 3. Schrauben Sie den Systemtrenner mit den bauseitigen Befes- tigungsmitteln spannungsfrei fest. a Stellen Sie sicher, dass der Systemtrenner im 90° Win- kel senkrecht nach unten zeigt. 33 | 64...
  • Seite 34 5.4.3 Kanalanschluss herstellen Ein freier Auslauf und eine rückstaufreie Ableitung des Wassers muss entsprechend der DIN EN 1717 gewährleistet sein. 5.4.3.1 GENO-DK 2 Siehe Montageanleitung des Kanalanschlusses DN 50 nach DIN EN 1717 (Bestell-Nr. 188 875). ► Installieren Sie den bauseitigen Kanalanschluss (nicht im Lieferumfang enthalten).
  • Seite 35 Installation Abwasseranschluss herstellen 3. Installieren Sie eine Abwasserleitung DN 40 oder DN 50 zum Kanal. a Schieben Sie die Abwasserleitung in den Kanalan- schluss bis zum Anschlag. b Fixieren Sie die Abwasserleitung mit den seitlichen Schrauben. 4. Stellen Sie sicher, dass ein freier Auslauf gewährleistet ist. 35 | 64...
  • Seite 36 Installation 5.4.3.2 GENO-DK 2-Maxi ► Installieren Sie den bauseitigen Kanalanschluss (nicht im Lieferumfang enthalten). Kanalanschluss fixieren 1. Setzen Sie den Kanalanschluss auf den Systemtrenner. 2. Fixieren Sie den Kanalanschluss mit den seitlichen Schrau- ben. » Der Kanalanschluss ist fixiert. 36 | 64...
  • Seite 37 Installation Abwasseranschluss herstellen 3. Installieren Sie eine Abwasserleitung DN 50, DN 80, DN 90 entsprechend der Ausführung des Systemtrenners zum Ka- nal. a Schieben Sie die Abwasserleitung in den Kanalan- schluss bis zum Anschlag. b Fixieren Sie die Abwasserleitung mit den seitlichen Schrauben.

  • Seite 38: Inbetriebnahme

    Austretendes Wasser auf dem Boden ● Sturzgefahr durch Ausrutschen ► Benutzen Sie persönliche Schutzausrüstung. Tragen Sie festes Schuhwerk. ► Wischen Sie ausgelaufene Flüssigkeiten umgehend auf. GENO-DK 2 1. Öffnen Sie langsam die Absperrventile vor und nach dem Produkt. » Der Befüllvorgang beginnt.
  • Seite 39 Inbetriebnahme 2. Öffnen Sie das Entlüftungsventil. 3. Schließen Sie das Entlüftungsventil, wenn keine Luft mehr austritt. Zusätzliche Entlüftung 4. Öffnen Sie die Verschlussschrauben an den 3 Prüfanschlüs- sen. a Benutzen Sie bei Bedarf ein Werkzeug. b Öffnen Sie die 3 Absperrhähne an den Prüfanschlüs- sen.
  • Seite 40 Inbetriebnahme GENO-DK 2-Maxi 1. Öffnen Sie langsam die Absperrklappen vor und nach dem Produkt. » Der Befüllvorgang beginnt. 2. Öffnen Sie das Entlüftungsventil. 3. Schließen Sie das Entlüftungsventil, wenn keine Luft mehr austritt. 40 | 64...

  • Seite 41: Produkt Prüfen

    Benutzen Sie bei Bedarf ein Werkzeug. b Öffnen Sie die 3 Absperrhähne an den Prüfanschlüs- sen. » Der Systemtrenner wird entlüftet. 5. Schließen Sie die Verschlussschrauben und die Absperr- hähne, wenn keine Luft mehr austritt. 6.2 Produkt prüfen GENO-DK 2 41 | 64...
  • Seite 42 Inbetriebnahme GENO-DK 2-Maxi 1. Führen Sie eine Sichtprüfung auf Dichtheit durch. 2. Prüfen Sie die Funktion des Systemtrenners (siehe Kapitel 7.1). 3. Dokumentieren Sie die Inbetriebnahme im Inbetriebnahme- protokoll (siehe Kapitel 12.1). 42 | 64...

  • Seite 43: Produkt An Betreiber Übergeben

    Inbetriebnahme 6.3 Produkt an Betreiber übergeben ► Erklären Sie dem Betreiber die Funktion des Produkts. ► Weisen Sie den Betreiber mit Hilfe der Anleitung ein und be- antworten Sie seine Fragen. ► Weisen Sie den Betreiber auf erforderliche Inspektionen und Wartungen hin.

  • Seite 44: Betrieb/Bedienung

    Druckschwankungen im Was- serversorgungsnetz. 7.1 Funktion des Systemtrenners prüfen Um eine einwandfreie Funktion des Systemtrenners zu gewährleis- ten, muss die Trennfunktion sowie die Funktion der Rückflussverhin- derer regelmäßig kontrolliert werden. ► Führen Sie die Funktionsprüfung folgendermaßen durch: GENO-DK 2 44 | 64...
  • Seite 45 Betrieb/Bedienung GENO-DK 2-Maxi 1. Schließen Sie das Absperrventil vor dem Produkt. 2. Bauen Sie den Eingangsdruck ab. a Öffnen Sie das Entleerungsventil vor dem Produkt. » Der Eingangsdruck wird abgebaut. Der Systemtrenner muss in Trennstellung gehen und die Mittel- druckzone vollständig entleeren.

  • Seite 46: Instandhaltung

    Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und War- tung des Produkts. Die Verantwortung für Inspektion und Wartung unterliegt den örtli- chen und nationalen Anforderungen. Der Betreiber ist für die Einhal- tung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. Durch den Abschluss eines Wartungsvertrags stellen Sie die ter- mingerechte Abwicklung aller Wartungsarbeiten sicher.

  • Seite 47: Intervalle

    Instandhaltung 8.2 Intervalle Störungen können durch eine regelmäßige Inspektion und Wartung rechtzeitig erkannt und Produktausfälle eventuell vermieden werden. Die DIN EN 806-5 empfiehlt eine regelmäßige Wartung, um einen störungsfreien und hygienischen Betrieb des Produkts zu gewähr- leisten. ► Legen Sie als Betreiber fest, welche Komponenten in wel- chen Intervallen (belastungsabhängig) inspiziert und gewar- tet werden müssen.

  • Seite 48: Inspektion

    Instandhaltung 8.3 Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durch- führen. Wir empfehlen, das Produkt zunächst in kurzen Abständen, dann nach Bedarf zu prüfen. ► Führen Sie mindestens alle 6 Monate eine Inspektion durch. 1. Prüfen Sie das Produkt auf Dichtheit. a Achten Sie auf Leckagen und Pfützen auf dem Boden.

  • Seite 49: Siebeinsatz Reinigen

    Instandhaltung 8.4.1 Siebeinsatz reinigen Falls kein Trinkwasserfilter installiert ist oder nach Bedarf: 1. Schließen Sie die Absperrventile vor und nach dem Produkt. 2. Stellen Sie sicher, dass das Produkt und die Wasserleitung drucklos sind. 3. Demontieren Sie die Baugruppe und prüfen Sie den Siebein- satz im Eingang Rohwasser auf Verschmutzung.

  • Seite 50: Ruhe-, Fließ-, Und Differenzdruck Messen

    Instandhaltung 8.4.2 Kanalanschluss reinigen 1. Reinigen Sie den Kanalanschluss (freier Auslauf) und die Be- lüftungsöffnungen. 8.4.3 Ruhe-, Fließ-, und Differenzdruck messen Mit Hilfe des Service-Sets (Bestell-Nr. 132 095) kann eine Prüfung gemäß DIN EN 12729 durchgeführt werden. 1. Entnehmen Sie die erforderlichen Prüfschritte der Betriebsan- leitung des Service-Sets für Systemtrenner GENO-DK.

  • Seite 51: Systemtrenner Auf Funktion Prüfen

    Instandhaltung 8.4.4 Systemtrenner auf Funktion prüfen ► Führen Sie die Funktionsprüfung des Systemtrenners durch (siehe Kapitel 7.1). 8.4.5 Abschließende Arbeiten ► Tragen Sie die Messwerte gem. DIN EN 12729 in das War- tungsprotokoll ein. ► Tragen Sie alle Arbeiten in das Betriebshandbuch ein (siehe Kapitel 12).

  • Seite 52: Verschleißteile

    Instandhaltung 8.6 Verschleißteile Der Wechsel der Verschleißteile darf nur von einer Fachkraft durchgeführt werden. Verschleißteile sind nachfolgend aufgeführt: ● Dichtungen ● Rückflussverhinderer ● Entlastungsventil ► Lassen Sie die Dichtungen bei Undichtigkeiten, Beschädi- gungen oder Deformierungen ersetzen. ► Lassen Sie defekte oder verschlissene Bauteile ersetzen. 52 | 64...

  • Seite 53: Störung

    Störung Störung Bei kurzzeitigem, nicht definiertem Wasseraustritt am Entlastungs- ventil des Systemtrenners liegt keine Störung vor. Es handelt sich um reguläres Betriebsverhalten des Systemtren- ners, bedingt durch eingangsseitige Druckschwankungen im Was- serversorgungsnetz. 9.1 Schnellkontrolle Falls ein permanenter Wasseraustritt am Entlastungsventil des Sys- temtrenners in den Kanalanschluss festgestellt wird, können Sie mit- hilfe dieser Schnellkontrolle die Betriebsstörung identifizieren.
  • Seite 54 Störung Handlung Feststellung Erklärung Abhilfe ► Demontieren Schritt 1: Permanenter Was- Eingangsseitiger seraustritt Rückflussverhin- und prüfen Absperrventil derer oder Ent- nach dem Pro- lastungsventil dukt schließen undicht ► Zu Schritt 2 Kein Wasseraustritt ► Demontieren Schritt 2: Das Entlastungsven- Entlastungsventil til öffnet nicht oder blockiert und prüfen...

  • Seite 55: Außerbetriebnahme

    Außerbetriebnahme 10 Außerbetriebnahme Es ist nicht notwendig, Ihr Produkt außer Betrieb zu nehmen. 10.1 Außerbetriebnahme Die folgenden Tätigkeiten dürfen nur von einer Fachkraft durchge- führt werden. 1. Entleeren Sie das Produkt. 2. Lassen Sie die Absperrventile geschlossen. 10.2 Wiederinbetriebnahme ► Nehmen Sie das Produkt wieder in Betrieb (siehe Kapitel 6). 10.3 Endgültiges Stillsetzen Das endgültige Stillsetzen des Produkts stellt einen Eingriff in Ihre Trinkwasserinstallation dar.

  • Seite 56: Demontage Und Entsorgung

    Demontage und Entsorgung 11 Demontage und Entsorgung 11.1 Demontage Die folgenden Tätigkeiten dürfen nur von einer Fachkraft durchge- führt werden. 1. Schließen Sie das bauseitige Absperrventil vor dem Produkt. 2. Öffnen Sie eine Wasserentnahmestelle nach dem Produkt und warten Sie einige Sekunden. »...

  • Seite 57: Entsorgung

    Demontage und Entsorgung 11.2 Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. HINWEIS Gefahr für die Umwelt durch falsche Entsorgung ● Verpackungsmaterialien sind wertvolle Rohstoffe und können in vielen Fällen wiederverwendet werden. ● Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

  • Seite 58: Betriebshandbuch

    Betriebshandbuch 12 Betriebshandbuch ► Dokumentieren Sie die Erstinbetriebnahme und alle Wartungs- tätigkeiten. ► Kopieren Sie das Wartungsprotokoll. Systemtrenner | GENO-DK ________ Serien-Nr.: ______________________ 12.1 Inbetriebnahmeprotokoll Kunde Name Adresse Installationsort Installation durch/Datum Installation/Zubehör Anschlussgröße ½" 1" 1½" Verschraubung ¾" 1¼" mit Reduzierstücken auf Größe Nennweite Flanschanschluss DN 50 DN 80...
  • Seite 59 Betriebshandbuch Wasserleitung Material der Wasserleitung Sonstige: Stahl verzinkt Kupfer Kunststoff Edelstahl Erdung bei metallischer Wasserleitung ja, Position: nein Betriebswerte Raumtemperatur °C Wasserdruck Eingang (Vordruck) Wasserdruck Ausgang (Nachdruck) Differenzdruck ∆p Vor-/Mitteldruckzone > 0,2 Differenzdruck ∆p Mittel-/Nachdruckzone > 0,1 Hauswasserzählerstand m³ Bemerkungen Bestätigung der Inbetriebnahme Person Name/Datum...
  • Seite 60 Betriebshandbuch Kontaktdaten Person/en Name Telefon/Mail Betreiber Unterschrift/Datum Sanitärtechniker Elektrotechniker Kundendienst 60 | 64...
  • Seite 61 Betriebshandbuch Wartung Nr.: ___ Tragen Sie alle durchgeführten Wartungsarbeiten entsprechend der Intervalle ein. Beachten Sie das Kapitel Instandhaltung. Intervalle ☐ nach Bedarf: _______ ☐ Instandsetzung ☐ 6 Monate ☐ 12 Monate ☐ nach Stillstand ► Dokumentieren Sie die Werte jeweils vor und nach Wartungsarbeiten. Betriebswerte nach Wasserdruck (als Fließdruck)
  • Seite 62 Betriebshandbuch Wartungsarbeiten nein ☐ ☐ Kanalanschluss gereinigt ☐ ☐ Freien Auslauf zum Kanal geprüft ☐ ☐ Bauseitigen Kanalanschluss gereinigt ☐ ☐ Prüfanschluss Vordruckzone auf Verschleiß geprüft ☐ ☐ Prüfanschluss Mitteldruckzone auf Verschleiß geprüft ☐ ☐ Prüfanschluss Nachdruckzone auf Verschleiß geprüft Beschreibung Bestätigung der Wartung Person...
  • Seite 63 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Email: dokumentation@gruenbeck.de...
  • Seite 64 Grünbeck AG Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
