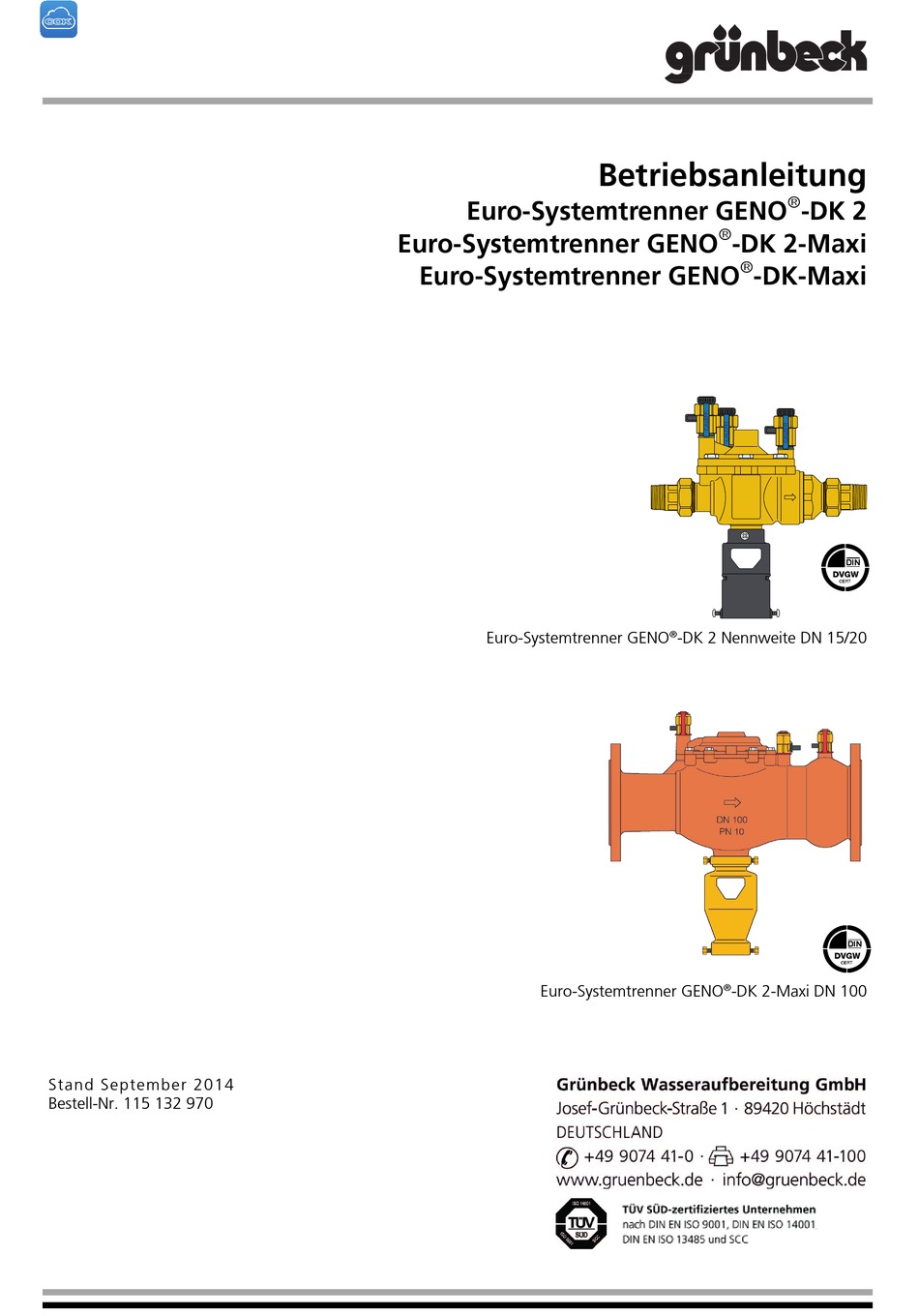

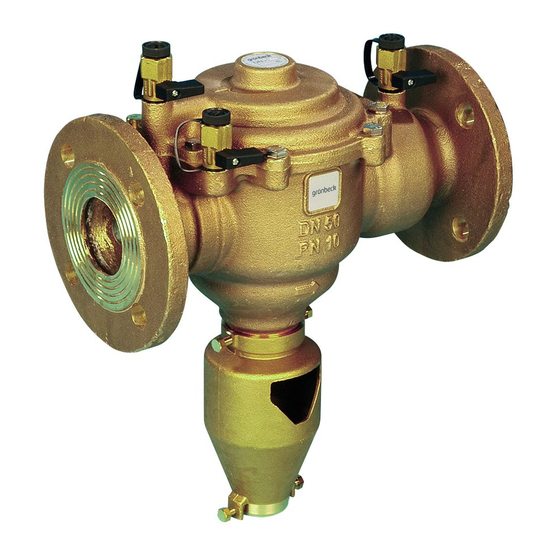

Betriebsanleitung
Euro-Systemtrenner GENO
-DK 2
Euro-Systemtrenner GENO
-DK 2-Maxi
Euro-Systemtrenner GENO
-DK-Maxi
Euro-Systemtrenner GENO
®
-DK 2 Nennweite DN 15/20
Euro-Systemtrenner GENO
®
-DK 2-Maxi DN 100
Stand September 2014
Bestell-Nr. 115 132 970

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grunbeck GENO-DK 2

  • Seite 1 Betriebsanleitung  Euro-Systemtrenner GENO -DK 2  Euro-Systemtrenner GENO -DK 2-Maxi  Euro-Systemtrenner GENO -DK-Maxi Euro-Systemtrenner GENO ® -DK 2 Nennweite DN 15/20 Euro-Systemtrenner GENO ® -DK 2-Maxi DN 100 Stand September 2014 Bestell-Nr. 115 132 970...
  • Seite 2: Inhaltsverzeichnis

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Inhaltsübersicht A Allgemeine Hinweise 1 Vorwort 2 Gewährleistung 3 Allgemeine Sicherheitshinweise 4 Transport und Lagerung 5 Entsorgung von Altteilen und Betriebsstoffen B Grundlegende Information 1 Gesetze, Verordnungen, Normen 2 Schutz von Trinkwasser 3 Einteilung Gefahrenklassen 4 Die Arbeitsweise...
  • Seite 3 Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Impressum Alle Rechte vorbehalten. © Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf –...
  • Seite 4: Allgemeine Hinweise

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck entschieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbe- reitung und haben für jedes Wasserproblem die maßgeschneiderte Lö- sung.
  • Seite 5: Allgemeine Sicherheitshinweise

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 3 | Allgemeine Sicherheitshinweise Betriebspersonal An den Anlagen und Geräten dürfen nur Personen arbeiten, die diese Betriebsanleitung gelesen und verstanden haben. Dabei sind insbeson- dere die Sicherheitshinweise strikt zu beachten. Symbole und Hinweise Wichtige Hinweise in dieser Betriebsanleitung werden durch Symbole hervorgehoben.
  • Seite 6: Entsorgung Von Altteilen Und Betriebsstoffen

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 5 | Entsorgung von Altteilen und Betriebsstoffen Altteile und Betriebsstoffe sind gemäß den am Betriebsort gültigen Vor- schriften zu entsorgen oder der Wiederverwertung zuzuführen. Sofern Betriebsstoffe besonderen Bestimmungen unterliegen, beachten Sie die entsprechenden Hinweise auf den Verpackungen.
  • Seite 7: B Grundlegende Information

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Grundlegende Informationen (Systemtrenngeräte) 1 | Gesetze, Verordnungen, Normen Beim Umgang mit Trinkwasser sind im Interesse des Gesundheitsschut- zes einige Regeln unvermeidlich. Diese Betriebsanleitung berücksichtigt die geltenden Vorschriften und gibt Ihnen alle Hinweise, die Sie für den sicheren Betrieb Ihrer Systemtrenngeräte benötigen.
  • Seite 8: Einteilung Gefahrenklassen

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 3 | Einteilung der Gefahrenklassen Klasse 1 Ohne Gefährdung der Gesundheit und ohne Beeinträchtigung (z.B. des Geschmackes, des Geruches oder der Farbe). Beispiele: erwärmtes Trinkwasser, vorübergehende Trübung durch Luftbläschen Klasse 2 Ohne Gefährdung der Gesundheit und mit Beeinträchtigung (wahr- nehmbar, z.B.
  • Seite 9 Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 4 | Arbeitsweise Der Systemtrenner besteht aus zwei Rückflussverhinderern, einer Mittel- kammer und einem membrangesteuerten Ablassventil. Das in den Sys- temtrenner fließende Wasser öffnet den Rückflussverhinderer auf der Eingangsseite (A) und übt gleichzeitig, über den Kanal (1), einen Druck auf die Membrane (2) aus, welche über einen Schaft das Ablassventil schließt, so dass das Wasser den zweiten Rückflussverhinderer öffnet.
  • Seite 10: Produktbeschreibung (Systemtrenngeräte)

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Produktbeschreibung (Systemtrenngeräte) 1 | Typenschild Das Typenschild finden Sie auf dem Gehäuse des Systemtrenners. An- fragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild Ihres Gerätes angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten stets griffbereit zu haben.
  • Seite 11: Technische Daten

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 3 | Technische Daten Tabelle C-1: Technische Daten Euro-Systemtrenner GENO -DK 2 ® Anschlussdaten Anschlussnennweite [DN] 25 32 40 Anschlussgewinde ½“ ¾“ 1“ 1¼“ 1½“ 2“ Leistungsdaten Nenndruck (PN) [bar] Fließdruck min.
  • Seite 12 Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Tabelle C-2: Technische Daten Euro-Systemtrenner GENO ® -DK 2-Maxi Anschlussdaten Anschlussnennweite [DN] Leistungsdaten Nenndruck (PN) [bar] Fließdruck min. [bar] max. Durchfluss [m³/h] [m³/h] KV-Wert (p = 1 bar) Maße und Gewichte A Kanalanschluss ...
  • Seite 13 Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Tabelle C-3: Technische Daten Euro-Systemtrenner GENO ® -DK-Maxi Anschlussdaten Anschlussnennweite [DN] Leistungsdaten Nenndruck (PN) [bar] Fließdruck min. [bar] max. Durchfluss [m³/h] [m³/h] >250 >400 >550 KV-Wert (p = 1 bar) Maße und Gewichte [mm] A Kanalanschluss ...
  • Seite 14: Lieferumfang

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Abb. C-6: Druckverlustkurve 2 Euro-Systemtrenner GENO ® -DK 2-Maxi  p (m w.s) G (m³/h) G (m3/h) Abb. C-7: Druckverlustkurve 3 Euro-Systemtrenner GENO ® -DK-Maxi 4 | Lieferumfang ...
  • Seite 15: D Installation Und Inbetriebnahme

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Installation und Inbetriebnahme 1 | Allgemeine Einbauhinweise  Örtliche Installationsvorschriften und die allgemeinen Richtlinien be- achten.  Der Einbauort muss für Wartungsarbeiten zugänglich, überflutungs- und frostsicher sein, sowie den Schutz vor Chemika- lien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten.
  • Seite 16 Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Installation entsprechend der Installationszeichnung  (Abb. D-1) vornehmen. Sicherstellen, dass Vor- und Nachgeschaltete Einbauten (z. B. EBRO-  Klappen) nicht in den Systemtrenner ragen, und innenliegende Bautei- le beschädigen.
  • Seite 17: Inbetriebnahme

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 3 | Inbetriebnahme 1. Vor Inbetriebnahme die Zuleitung frei Ausspülen. Falls notwendig, den Systemtrenner ausbauen. 2. Im eingebauten Zustand die Absperrarmatur (Pos. 1 und Pos. 4) vor und hinter dem Systemtrenner langsam Öffnen.
  • Seite 18: E Störungen

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Störungen Auch bei sorgfältig konstruierten und produzierten sowie vorschriftsmä- ßig betriebenen technischen Geräten lassen sich Betriebsstörungen nie ganz ausschließen. Tabelle E-1 gibt eine Übersicht über mögliche Störun- gen beim Betrieb der Systemtrenngeräte, ihre Ursachen und ihre Beseiti- gung.
  • Seite 19: Wartung, Pflege Und Ersatzteile

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Wartung, Pflege und Ersatzteile 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion von Systemtrenngeräten zu sichern, sind einige regelmäßige Arbeiten notwendig. Insbesondere bei Sicherungsarmaturen im Bereich der Trinkwasserversorgung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt.
  • Seite 20: Ersatzteile

    Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi 4 | Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung. Die nachfolgend gekennzeichneten Teile gelten als Verschleißteile  Hinweis: Obwohl es sich um Verschleißteile handelt, übernehmen wir bei diesen Teilen eine eingeschränkte Gewährleistungsfrist von 6 Mona- ten.
  • Seite 21: Betriebshandbuch

    Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Betriebshandbuch Kunde Name: ..............Adresse: ............................................½“ ¾“ 1“ 1¼“ 1½“ 2“ Euro-Systemtrenner GENO ® DN 50 (Zutreffendes bitte ankreuzen) DN 65 DN 80 DN 100 Serien-Nummer ..........
  • Seite 22 Euro Systemtrenner    GENO DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Nachweisprotokoll für Inspektions- Wartungs- und Reparaturarbeiten an Euro-Systemtrenner GENO ® Durchgeführte Arbeiten Durchführungsbestätigung Inspektion Beschreibung: _______________________________________ Firma: ............___________________________________________________ Wartung Name: ............___________________________________________________ Reparatur Datum/ ___________________________________________________ Unterschrift: ..........Inspektion Beschreibung: _______________________________________ Firma: ............
  • Seite 23 Euro Systemtrenner    GENO -DK 2, GENO -DK 2-Maxi, GENO -DK-Maxi Nachweisprotokoll für Inspektions- Wartungs- und Reparaturarbeiten an Euro-Systemtrenner GENO ® Durchgeführte Arbeiten Durchführungsbestätigung Inspektion Beschreibung: _______________________________________ Firma: ............___________________________________________________ Wartung Name: ............___________________________________________________ Reparatur Datum/ ___________________________________________________ Unterschrift: ..........Inspektion Beschreibung: _______________________________________ Firma: ............
