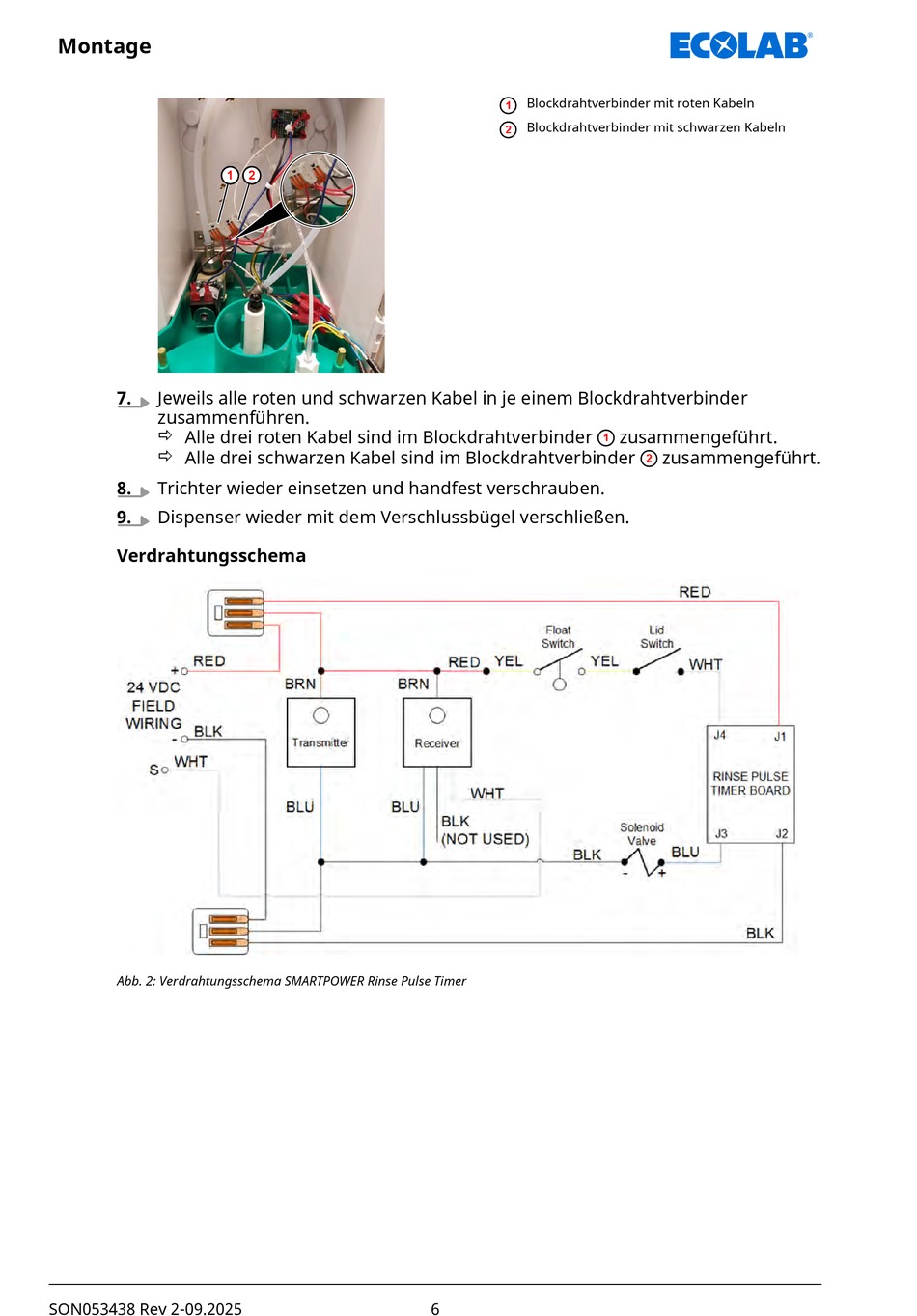

Montage
7.
Jeweils alle roten und schwarzen Kabel in je einem Blockdrahtverbinder
zusammenführen.
ð Alle drei roten Kabel sind im Blockdrahtverbinder
ð Alle drei schwarzen Kabel sind im Blockdrahtverbinder
8.
Trichter wieder einsetzen und handfest verschrauben.
9.
Dispenser wieder mit dem Verschlussbügel verschließen.
Verdrahtungsschema
Abb. 2: Verdrahtungsschema SMARTPOWER Rinse Pulse Timer
SON053438 Rev 2-09.2025
1
2
Blockdrahtverbinder mit roten Kabeln
1
Blockdrahtverbinder mit schwarzen Kabeln
2
1
6
zusammengeführt.
zusammengeführt.
2
