Infrarot-Kantensensor FR 52

+
Infrarot-Kantensensor nach Prinzip der
Retroreflexion
+
Sichtbereich ± 10 mm mit einer Auflösung
von 0,02 mm
+
Abstandsunabhängige Kantenauswertung
aufgrund paralleler Lichtstrahlen
+
Erfassung von Kanten bzw. Fäden
+
Abtastung mit CCD Zeile garantiert einen
stabilen Arbeitspunkt unabhängig von der
Materialtransparenz
+
Belichtungsregler zur Kompensation von
Verschmutzung
+
Optionale Freiblaseinrichtung bei extremer
Staubbelastung
+
Balkenanzeige zur Darstellung der aktuellen
Kantenposition bzw. für Diagnosehinweise
Infrarot-Kantensensor FR 52 für Gittergewebeerfassung
Auswahltabelle
Reflektorbügel
Type Gabelweite (mm)
FR_5000-95 30
FR_5000-97 75
FR_5000-98 160
Funktionsprinzip FR 52

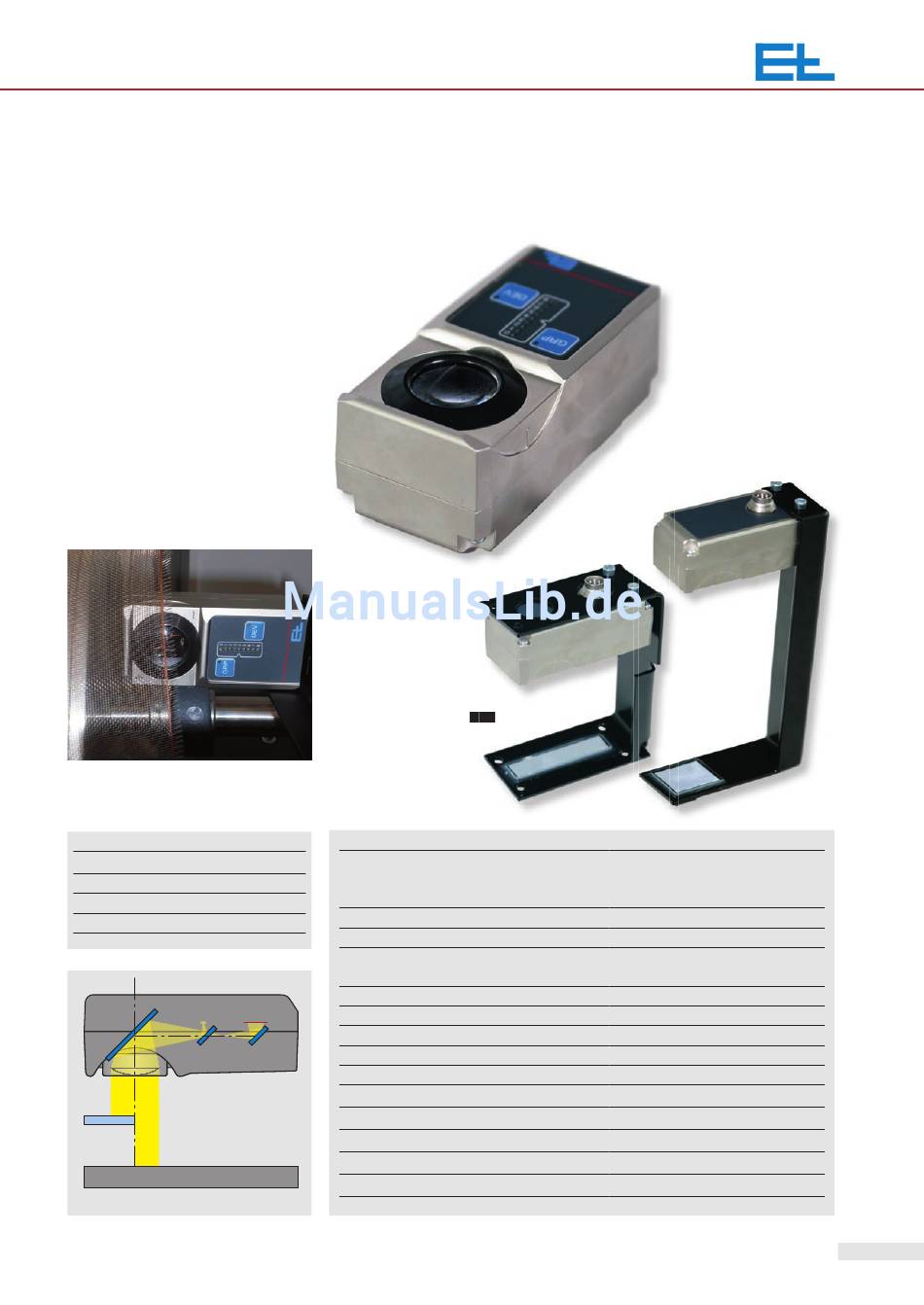

FR 52 mit Reflektorbügel FR 52 mit Reflektorbügel FR 52 mit Reflektorbügel
Technische Daten
Infrarot-Kantensensor FR 52
Betriebsspannung
Nennwert
Nennbereich (Welligkeit eingeschlossen)
Stromaufnahme
Umgebungstemperatur
Messbereich
Auflösung
Linearität
Wellenlänge
Scanrate
Leitungslänge
Schutzart
Gewicht
Betriebsdruck Freiblaseinrichtung
Filter Wartungseinheit
Restölgehalt Wartungseinheit
Gabelweite
Maße (L x B x H)
Infrarot-Kantensensor FR 52
24 V DC
20 bis 30 V DC
80 mA DC
10 bis 50° C
±10 mm
0,02 mm
±0,1 mm
850 nm
200 Hz
max. 10 m
IP 54
0,3 kg
min. 0,1 bar; max. 0,2 bar
5 µm
< 0,01 mg/m
3
siehe Auswahltabelle
105 x 50 x 40 mm
+
Erhardt
7
Leimer
|
