ELGUIDER
|

Sensorik

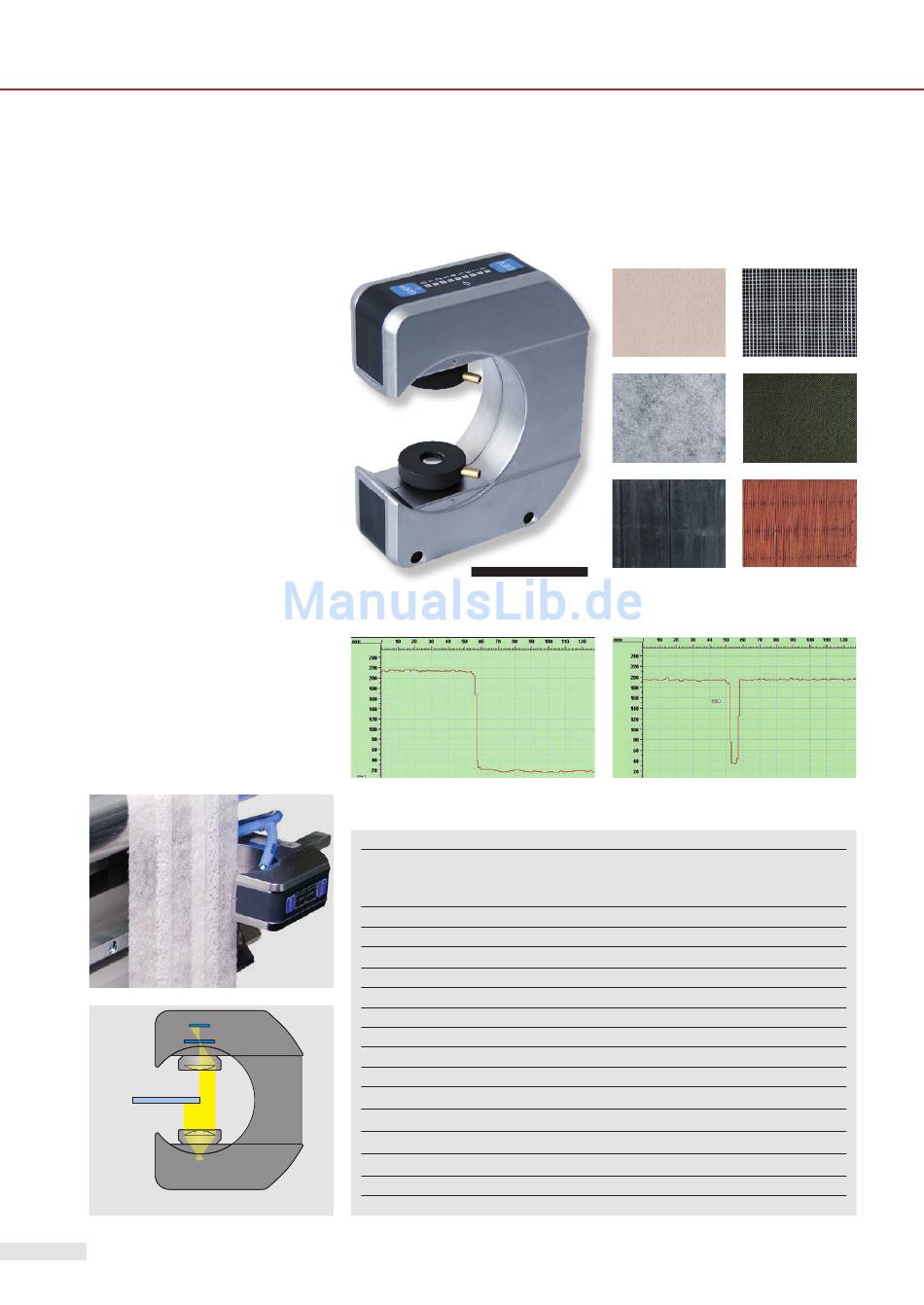

Infrarot-Kantensensor FR 46

Infrarot-Kantensensor FR 46
+
Kompakter Infrarot-Durchlichtsender
+
Sichtbereich ± 3 mm mit einer Auflösung
von 0,01 mm
+
Erfassung von Kanten bzw. Fäden
+
Abtastung mit CCD Zeile garantiert einen
stabilen Arbeitspunkt unabhängig von der
Materialtransparenz
+
Belichtungsregler zur Kompensation von
Verschmutzung
+
Integrierte Freiblaseinrichtung bei extremer
Staubbelastung
+
Balkenanzeige zur Darstellung der aktuellen
Kantenposition bzw. für Diagnosehinweise
Funktionsprinzip FR 46
+
6
Erhardt
Leimer – Führende Technik an laufenden Bahnen
|
Infrarot-Kantensensor FR 46
Infrarot-Kantensensor FR 46
Scan Kantenabtastung
Technische Daten
Infrarot-Kantensensor FR 46
Betriebsspannung
Nennwert
Nennbereich (Welligkeit eingeschlossen)
Stromaufnahme
Umgebungstemperatur
Messbereich
Auflösung
Linearität
Wellenlänge
Scanrate
Leitungslänge
Schutzart
Gewicht
Betriebsdruck Freiblaseinrichtung
Filter Wartungseinheit
Restölgehalt Wartungseinheit
Gabelweite
Maße (L x B x H)
Materialmuster
Gittergewebe
Papier
Vlies
Textil
Gummi
Reifencord
Scan Fadenabtastung
24 V DC
20 bis 30 V DC
50 mA DC
10 bis 50° C
2,5 mm
0,01 mm
±0,2 mm
880 nm
200 Hz
max. 10 m
IP 54
0,2 kg
min. 0,1 bar; max. 0,2 bar
5 µm
< 0,01 mg/m
3
30 mm
76,2 x 27 x 92,4 mm
