Erhardt+Leimer ELGUIDER Bedienungsanleitung Seite 51

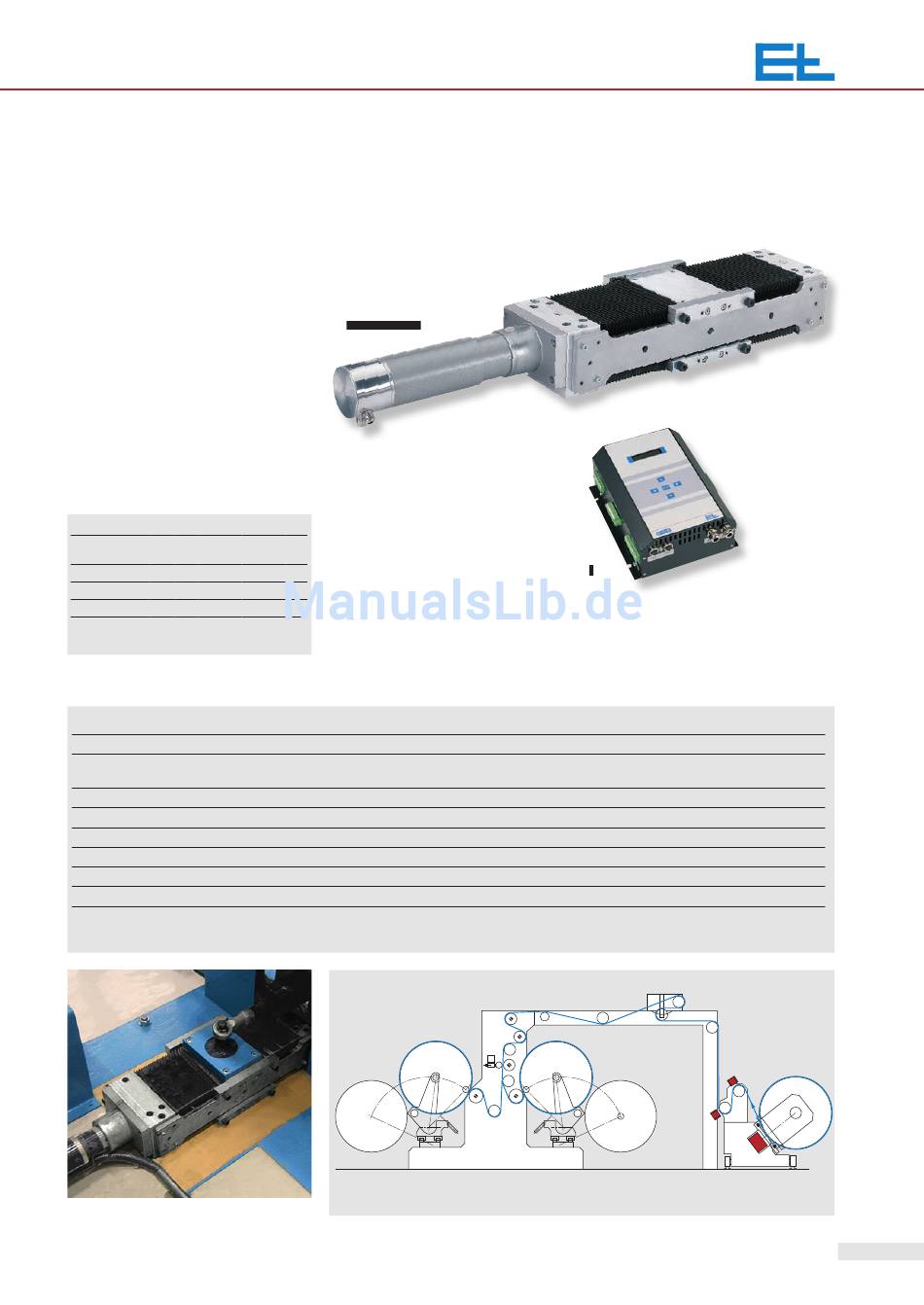

Elektrische Stellantriebe AG 57/58
+
Elektrischer Stellantrieb mit leistungsstarkem
Gleichstrommotor, spielarmem Planetenge-
triebe und präziser Kugelumlaufspindel
+
Präzise Linearführung mit Momentenab-
stützung
+
Integrierter Inkrementalgeber zur
Drehzahl- und Positionserfassung
+
Integrierter Referenzgeber zur Kalibrierung
der Position
+
In Verbindung mit Positionsregler DC 55
einsetzbar
Auswahltabelle
Stellantrieb AG 57/58
Type v F s ±
(mm)
(mm/s) (kN)
50 100 150 200 300 500
AG 5791 18 10
I I I I I
AG 5871 9 20
I I I I I
v max. Stellgeschwindigkeit (mm/s)
F max. Stellkraft (N)
s max. Stellweg (mm)
Technische Daten
WSS 53 mit Stellantrieb
Betriebsspannung
Nennstellweg mechanisch
Nennstellweg elektrisch
Nennstellgeschwindigkeit Stellantrieb
Nennstellkraft Stellantrieb
Regelgenauigkeit
Fehlerfrequenz
Umgebungstemperatur
Schutzart Stellantrieb
Gewicht
Stellweg
ELWINDER WSS 53 an Umrollmaschine
Stellantrieb AG 57 Stellantrieb AG 57
AG 57
mechanischer Stellweg - 4 mm
18 mm/s
10 kN
< ± 0,3 mm (materialabhängig)
51 kg 55 kg 59 kg 63 kg
± 50 ± 100 ± 150 ± 200
ELWINDER WSS 53 an Rollenschneider
Positionsregler DC 55 Positionsregler DC 55
1 x 110 bis 600 V, 50/60 Hz
siehe Auswahltabelle
max. 0,5 Hz
10 bis 50°C
IP 54
71 kg 57 kg
± 300 ± 100 ± 150
AG 58
9 mm/s
20 kN
61 kg 67 kg 73 kg 89 kg
± 200 ± 300 ± 500
+
Erhardt Leimer
|
51
